Comunello Albatros Piccolo – system zawiasów do bramy łamanej do 4 m / 100 kg

Przejdź do sekcji Opinie

Comunello Albatros Piccolo to system zawiasów do bramy łamanej. Bezszynowy mechanizm wiszący dla bram do 4 m długości i 100 kg wagi. Zestaw zawiera zawias dolny z przekładnią i ramieniem, zawias górny z przekładnią oraz regulowany wspornik. Produkcja włoska.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 6 141,14 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Comunello Albatros Piccolo – system zawiasów do bramy łamanej do 4 m / 100 kg

Comunello Albatros Piccolo to kompletny, innowacyjny system zawiasów zaprojektowany specjalnie do bram składanych (łamanych). Dzięki w pełni wiszącemu mechanizmowi brama otwiera się bez szyny prowadzącej, co eliminuje przeszkody na podłożu i znacząco ułatwia montaż. System gwarantuje płynne składanie i rozkładanie skrzydeł bramy nawet w mocno ograniczonej przestrzeni — idealne rozwiązanie dla posesji z wąskim podjazdem lub brakiem miejsca na pełne otwarcie bramy skrzydłowej.

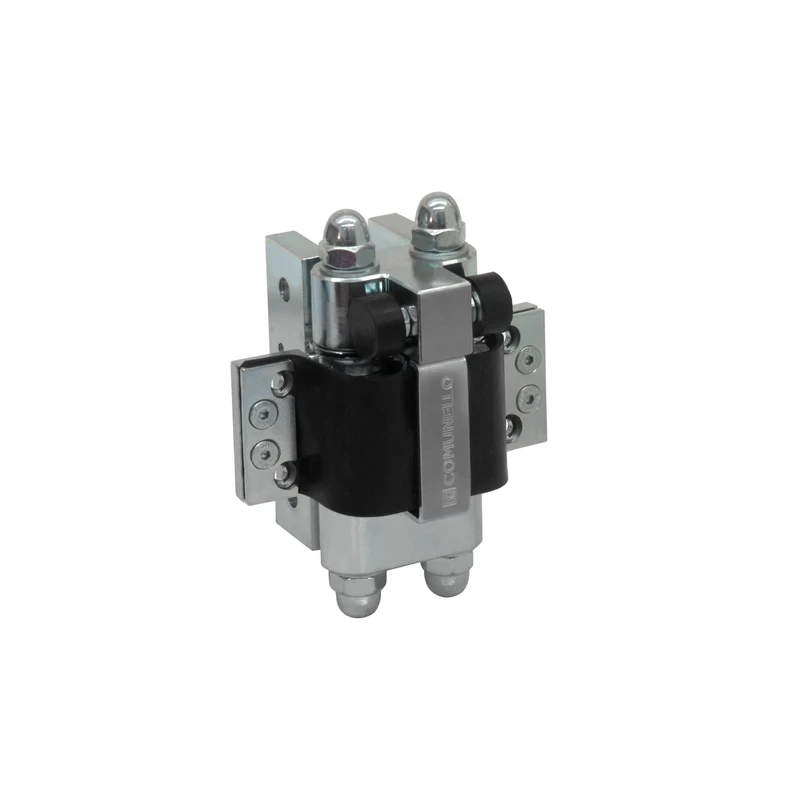

Comunello Albatros Piccolo – zdjęcie główne zawiasu bramowego
Comunello Albatros Piccolo – zdjęcie główne zawiasu bramowego

Skład zestawu

System Albatros Piccolo składa się z trzech precyzyjnie dopasowanych elementów, które wspólnie tworzą niezawodny mechanizm bramy łamanej:

  • Zawias dolny z przekładnią i ramieniem — montowany w dolnej części skrzydła bramy, odpowiedzialny za napęd składania; dwustronnie składane ramię transmisyjne łączy się ze spodem pierwszego skrzydła
  • Zawias górny z przekładnią — montowany w górnej części bramy przy słupku, synchronizuje ruch obu skrzydeł
  • Regulowany wspornik — mocowany do słupa, umożliwia precyzyjną regulację całego systemu po montażu

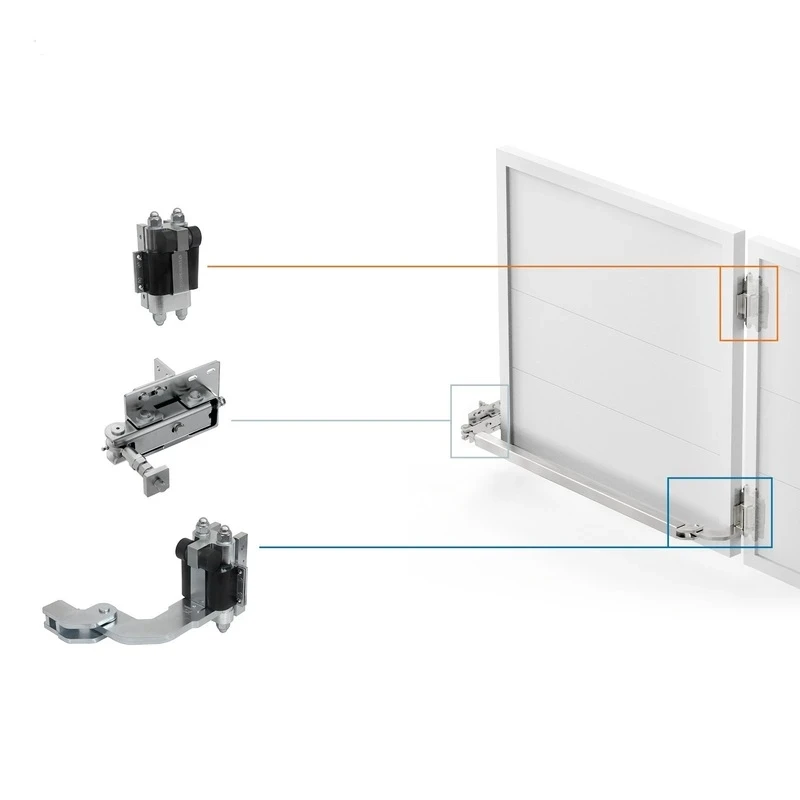

Schemat montażowy – rozmieszczenie zawiasów na bramie łamanej Comunello Albatros
Schemat montażowy – rozmieszczenie zawiasów na bramie łamanej Comunello Albatros

Zasada działania i montaż

System jest całkowicie bezszynowy — brama otwiera się w pionie bez żadnych prowadnic na podłożu. Dwustronnie składane ramię napędowe montuje się na spodzie pierwszego skrzydła i łączy z dolnym zawiasem. Po zamontowaniu wspornika regulowanego na słupie instalator zyskuje możliwość precyzyjnej korekty ustawienia bramy. Obraz obok przedstawia rozmieszczenie poszczególnych elementów systemu na bramie — zawias górny przy szczycie słupa, wspornik regulowany pośrodku oraz zawias dolny z ramieniem na dole.

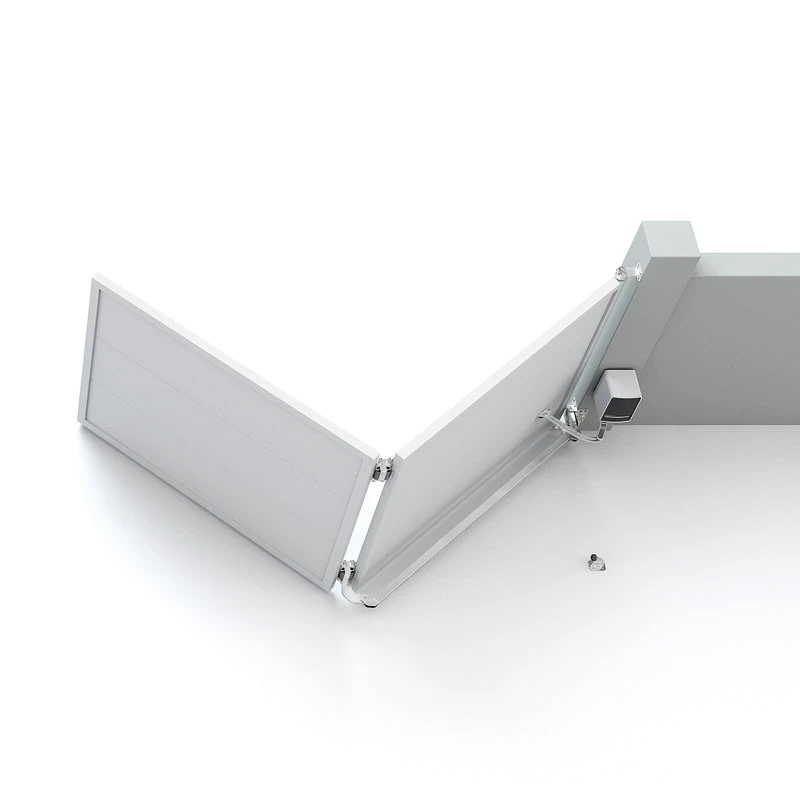

Brama łamana w trakcie składania – wizualizacja działania systemu Comunello Albatros
Brama łamana w trakcie składania – wizualizacja działania systemu Comunello Albatros

Maksymalne otwarcie w minimalnej przestrzeni

Dzięki mechanizmowi składania skrzydła bramy zaginają się do siebie, zajmując minimalną przestrzeń zarówno podczas otwierania, jak i zamykania. Jeden zestaw obsługuje bramę o łącznej długości skrzydeł do 4 metrów i wadze do 100 kg. Przy zastosowaniu dwóch zestawów Albatros Piccolo możliwe jest obsłużenie bramy dwuskrzydłowej o łącznej długości do 8 metrów.

Kluczowe zalety systemu

  • Bezszynowy mechanizm — brak prowadnic na podłożu, zero przeszkód
  • Wiszący system — skrzydła bramy składają się swobodnie w powietrzu
  • Łatwa regulacja — wspornik regulowany umożliwia precyzyjne dopasowanie po montażu
  • Minimalna przestrzeń — idealne rozwiązanie dla wąskich podjazdów i ograniczonych przejazdów
  • Wysokiej jakości materiały — elementy odporne na zużycie i wieloletnią eksploatację
  • Produkcja włoska — Comunello, Made in Italy

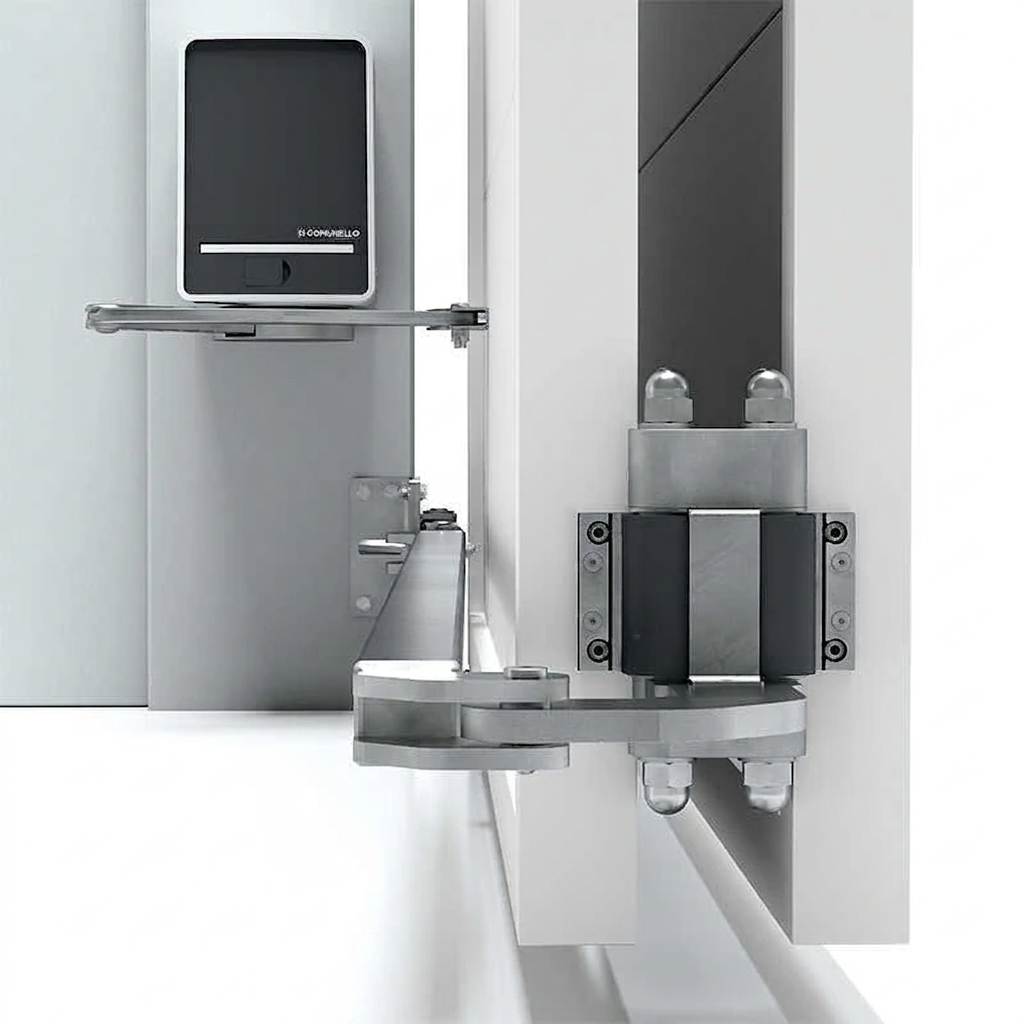

System Comunello Albatros zainstalowany na bramie – widok z bliska na zawias i napęd
System Comunello Albatros zainstalowany na bramie – widok z bliska na zawias i napęd

Kompatybilność z napędami

System Albatros Piccolo współpracuje z napędami do bram skrzydłowych marki Comunello. Do kompleksowej instalacji dostępne są również akcesoria uzupełniające: system wzorników otworów ze śrubami i nakrętkami oraz profil łączący ramię transmisyjne z zawiasem przysłupkowym, które znacząco przyspieszają proces montażu.

Parametry techniczne zestawu

  • Producent: Comunello
  • Seria: Albatros Piccolo (P)
  • Maksymalna długość bramy (1 zestaw): 4 m
  • Maksymalna długość bramy (2 zestawy): 8 m
  • Maksymalna waga skrzydeł: 100 kg
  • Waga zestawu: 10,5 kg
  • Typ systemu: bezszynowy, wiszący
  • Kraj produkcji: Włochy

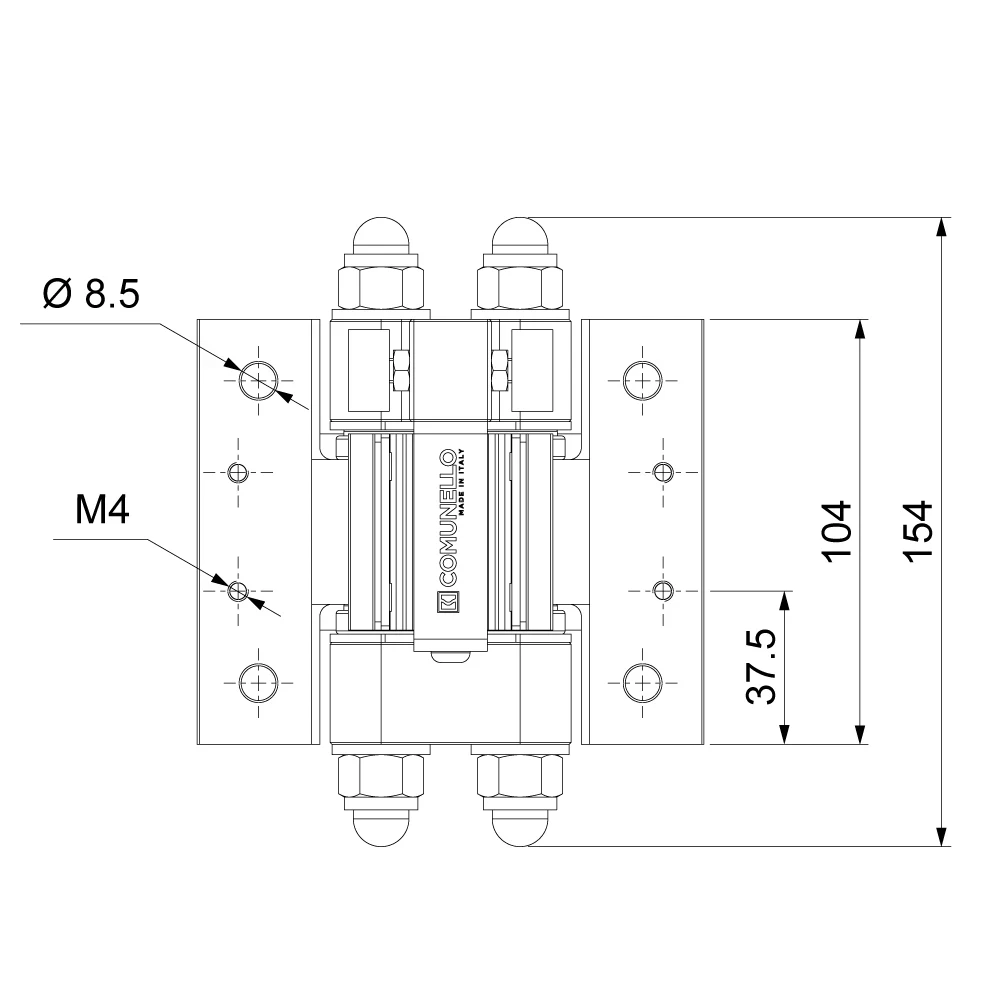

Wymiary zawiasu górnego (rysunek techniczny)

  • Wysokość całkowita: 154 mm
  • Wysokość płyty montażowej: 104 mm
  • Odległość osi otworu od krawędzi dolnej: 37,5 mm
  • Średnica otworów montażowych: Ø 8,5 mm
  • Gwint śrub: M4

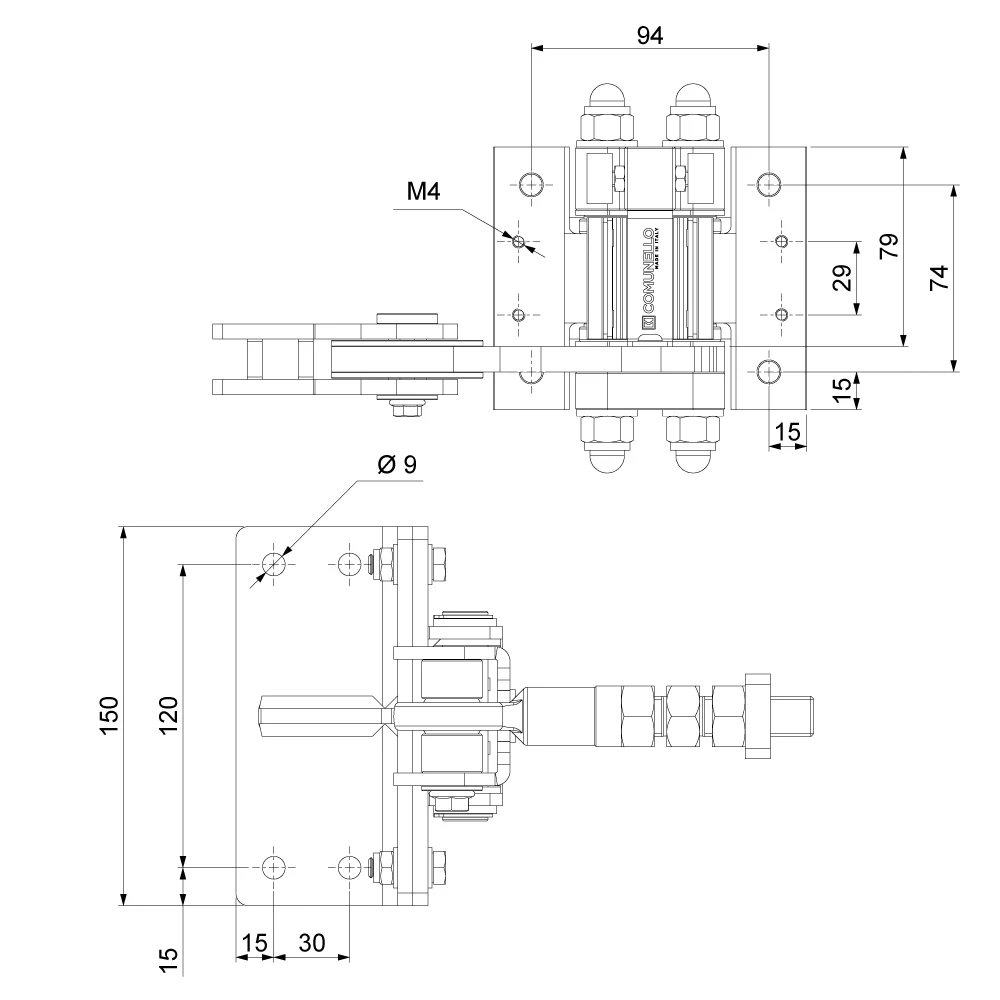

Rysunek wymiarowy wspornika regulowanego – Comunello Albatros Piccolo
Rysunek wymiarowy wspornika regulowanego – Comunello Albatros Piccolo

Wymiary wspornika regulowanego

  • Szerokość płyty montażowej (mała): 94 mm
  • Wysokość płyty montażowej (mała): 79 mm
  • Rozstaw otworów montażowych w pionie: 74 mm
  • Średnica otworów: Ø 9 mm
  • Gwint: M4
  • Szerokość płyty montażowej (duża): 150 mm
  • Rozstaw otworów montażowych na dużej płycie: 120 mm

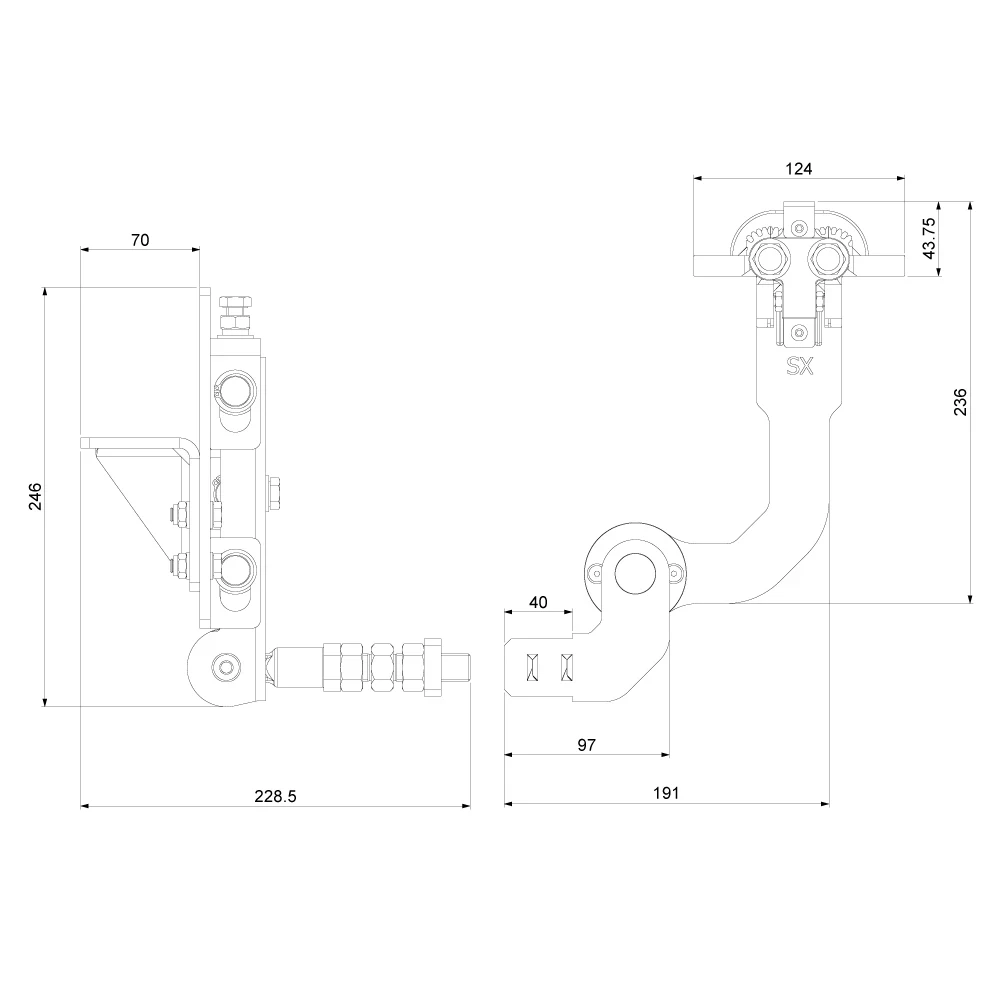

Rysunek wymiarowy zawiasu dolnego z ramieniem – Comunello Albatros Piccolo
Rysunek wymiarowy zawiasu dolnego z ramieniem – Comunello Albatros Piccolo

Wymiary zawiasu dolnego z ramieniem

  • Wysokość całkowita wspornika: 246 mm
  • Głębokość wspornika: 70 mm
  • Długość z trzpieniem: 228,5 mm
  • Szerokość płyty montażowej: 124 mm
  • Wysięg ramienia do osi obrotu: 236 mm
  • Szerokość całkowita układu: 191 mm
  • Szerokość ramienia: 97 mm
  • Szerokość końcówki ramienia: 40 mm
  • Odległość osi zawiasu od bazy: 43,75 mm
  • Wersja: SX (lewa)

Galeria komponentów zestawu

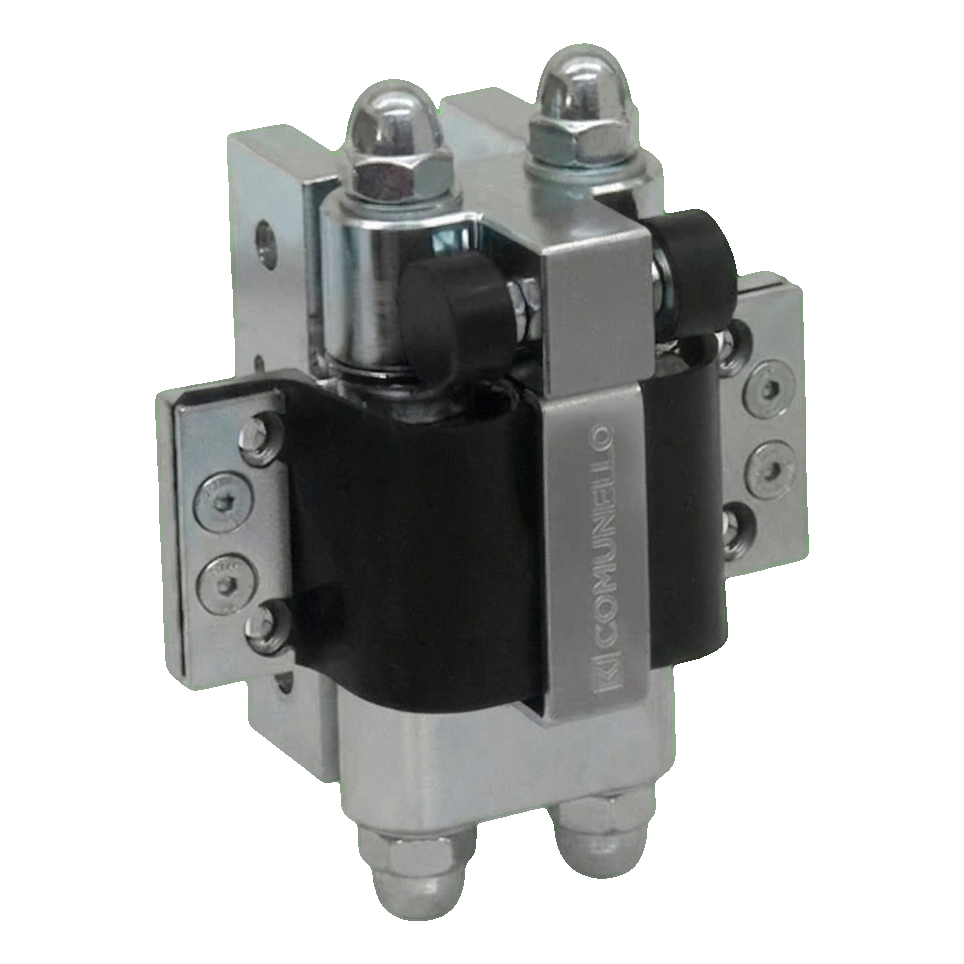

Zawias górny Comunello Albatros Piccolo – widok z ukosa
Zawias górny Comunello Albatros Piccolo – widok z ukosa

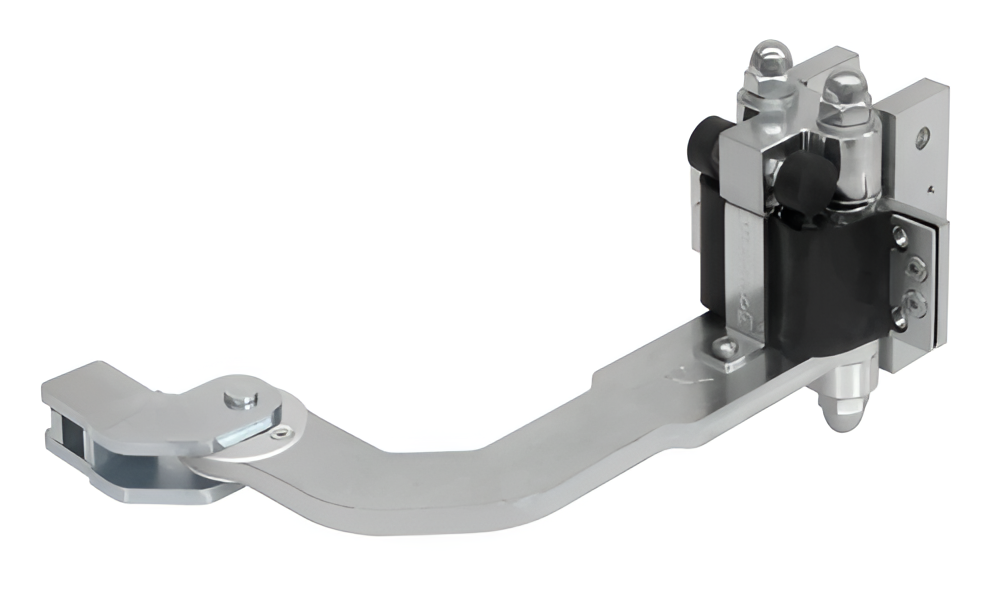

Zawias dolny z ramieniem Comunello Albatros Piccolo – widok z boku
Zawias dolny z ramieniem Comunello Albatros Piccolo – widok z boku

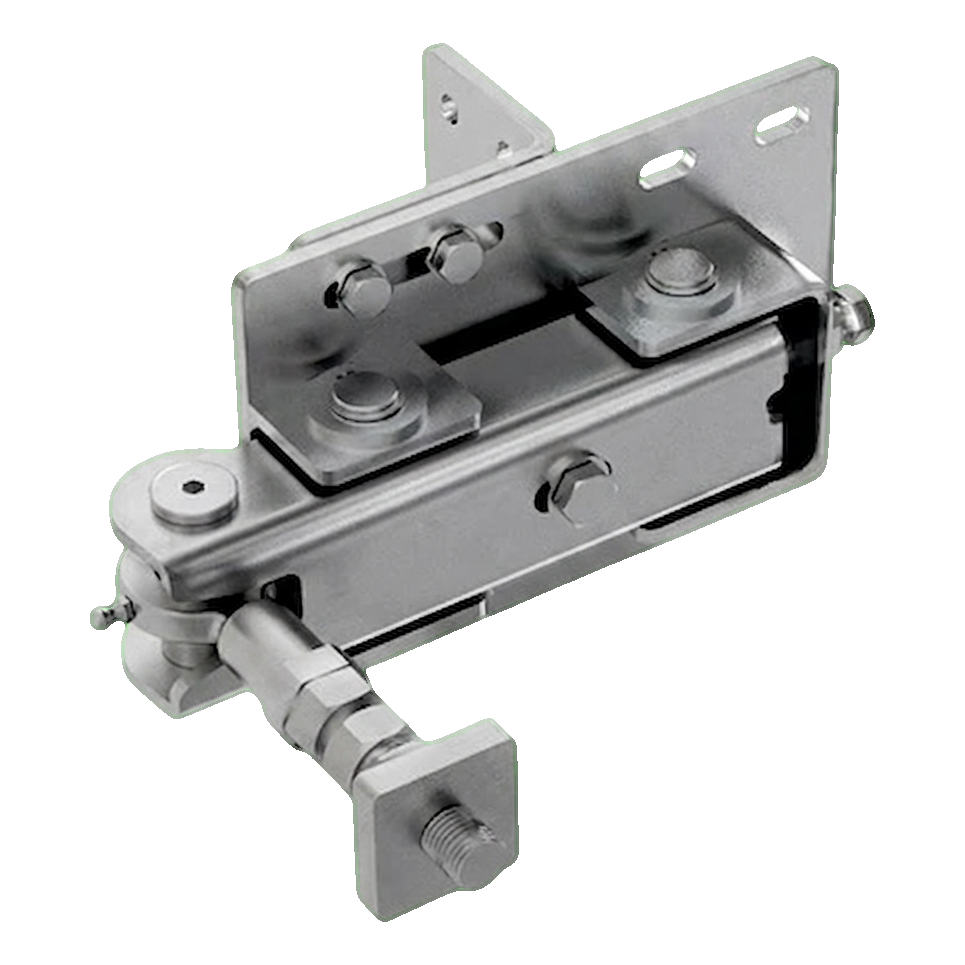

Wspornik regulowany Comunello Albatros Piccolo – widok perspektywiczny
Wspornik regulowany Comunello Albatros Piccolo – widok perspektywiczny
