Uziomy, podkładki i pręty do uziemienia instalacji PV
Kategoria Uziomy obejmuje elementy potrzebne do uziemienia i wyrównania potencjałów. Znajdziesz w niej podkładki i płytki stykowe ze stali nierdzewnej do ram modułów PV, uziom składany, przyrząd do pogrążania SDS MAX oraz żółto-zielony przewód uziemiający. Produkty są przeznaczone dla instalatorów systemów fotowoltaicznych i ochrony odgromowej.
Co znajdziesz w tej kategorii

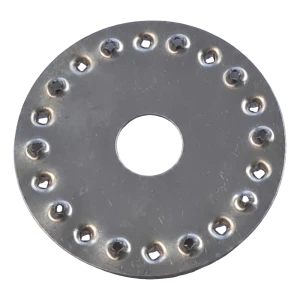

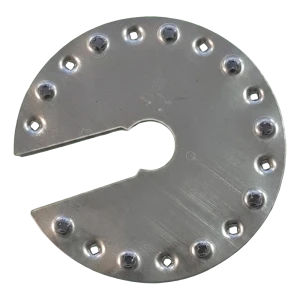

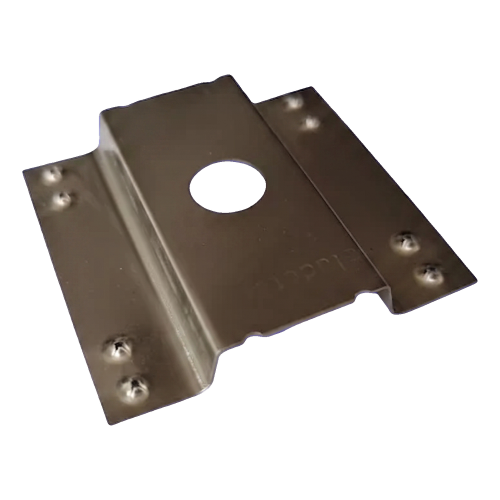

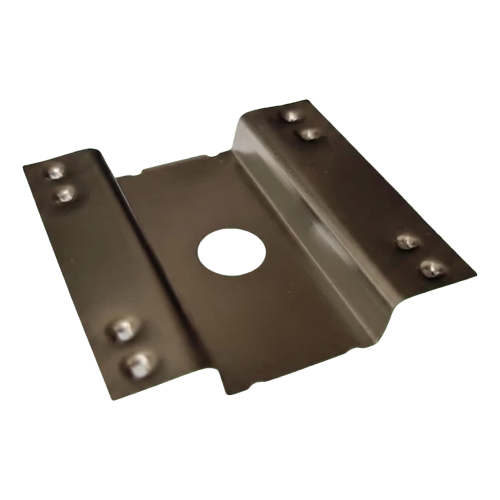

- Podkładki i płytki uziemiające PV: stal nierdzewna A2 (1.4301, gatunek 304), 40×40 mm, typ Ω 40×42×6 mm oraz wersje okrągłe Ø35 mm i Ø44 mm.

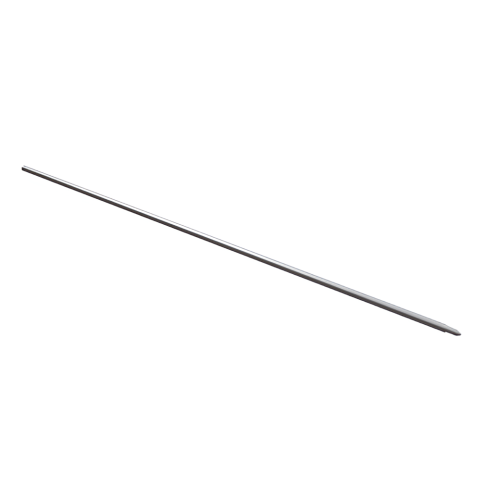

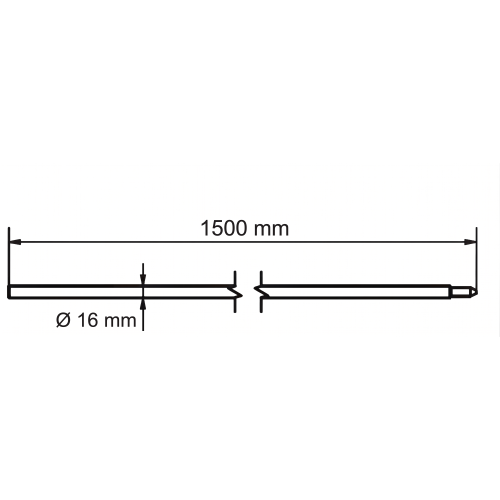

- Uziom składany: stal ocynkowana ogniowo, Ø16 mm, długość segmentu 1500 mm, zamek stożkowy Morse'a, 2,4 kg.
- Przyrząd do pogrążania: chwyt SDS MAX, stal ocynkowana ogniowo, 18x220 mm, do użycia z młotowiertarkami.

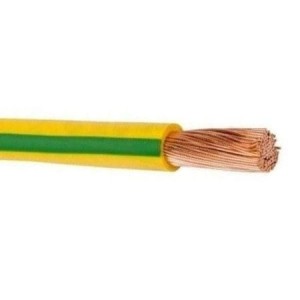

- Przewód uziemiający: LgY 16 mm², żółto-zielony, izolacja PVC, 450/750 V, linka miedziana elastyczna klasy 5.
Jak wybrać
- Zastosowanie: podkładki i płytki łączą ramy modułów PV z konstrukcją montażową. Uziom sprawdzi się przy uziemieniu pionowym w instalacjach ochrony odgromowej.
- Materiał: elementy stykowe PV wykonano ze stali nierdzewnej A2 (1.4301, gatunek 304). Uziom i przyrząd do pogrążania są ze stali ocynkowanej ogniowo.
- Rozmiar i otwór: dobierz podkładkę lub płytkę do swojego mocowania. Otwory montażowe lub centralne mają od 8 mm do Ø9 mm, zależnie od modelu.
- Kompatybilność narzędzia: przyrząd do pogrążania ma chwyt SDS MAX, dlatego upewnij się, że Twoja młotowiertarka go obsługuje.
- Przewód: przewód LgY ma przekrój 16 mm² i pracuje w zakresie temperatur od -40°C do +70°C.
Typowe zastosowania
Podkładki i płytki montuje się pod śrubą. Ich zęby lub kolce przebijają izolacyjną warstwę anodową na ramach modułów PV i docierają do aluminium pod spodem. Dzięki temu powstaje ciągłe połączenie elektryczne z szynami montażowymi i konstrukcją. Uziom składany służy do uziemienia pionowego budynków i obiektów przemysłowych. Przewód stosuje się w rozdzielnicach i instalacjach elektrycznych.
Najczęściej zadawane pytania
Dlaczego podkładki uziemiające PV mają zęby lub kolce?
Warstwa anodowa na ramach modułów jest izolatorem. Ostre zęby lub kolce przebijają ją podczas dokręcania śruby. Docierają do aluminium pod spodem i tworzą połączenie elektryczne.
Czym pogrąża się uziomy w gruncie?
Przyrząd do pogrążania 18x220 mm ma chwyt SDS MAX. Jest przeznaczony do młotowiertarek i do wbijania uziomów w różnych warunkach gruntowych.
Jaka jest temperatura pracy przewodu LgY 16 mm²?
Przewód ma izolację PVC i elastyczną linkę miedzianą klasy 5. Zakres temperatur pracy wynosi od -40°C do +70°C.
Nie wiesz, które elementy uziemiające pasują do Twojej instalacji? Skontaktuj się z naszym wsparciem technicznym, a pomożemy w doborze.
