Profile montażowe do paneli PV: szyny aluminiowe i mostki dachowe
Profile montażowe w tej kategorii to szyny i mostki dachowe z aluminium 6060 do budowy konstrukcji wsporczych instalacji fotowoltaicznych. W ofercie znajdziesz szyny 40x40 mm, 80x40 mm i 45x40 mm oraz mostki trapezowe z uszczelką EPDM. Przeznaczone są dla instalatorów i wykonawców, którzy montują moduły PV na dachach skośnych i na dachach z blachy trapezowej.
Co znajdziesz w tej kategorii

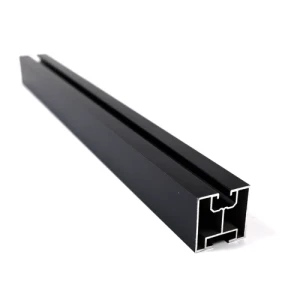

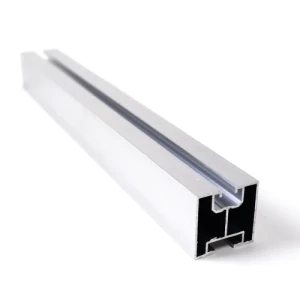

- Profile PV 40x40 mm o długościach od 10 cm do 665 cm, z dwoma kanałami, do śrub sześciokątnych M10 lub śrub młoteczkowych 28/15.
- Profile 80x40 mm, 420 cm i 665 cm, montowane za pomocą 3 śrub DIN 933 M10 i nakrętek młoteczkowych M8.
- Profil 45x40 mm, 665 cm, z dodatkowym kanałem na kable, do śrub M10.
- Mostki trapezowe, haki i mostki H-30 do H-100 z uszczelką EPDM, o długości 330 mm lub 400 mm.
- Szyny w wersji z aluminium naturalnego oraz anodowanej na czarno.
Jak wybrać
- Typ śruby: wybierz profil do śrub sześciokątnych M10 DIN 933 lub do śrub młoteczkowych 28/15 M10, zgodnie ze stosowanymi śrubami.
- Przekrój: najczęściej stosuje się 40x40 mm. Profil 80x40 mm wybierz do większych obciążeń, a 45x40 mm, jeśli potrzebujesz kanału na kable.
- Długość: szyny dostępne są w długościach od 10 cm do 665 cm. Kilka produktów można przedłużać łącznikami, aby uzyskać dłuższe ciągi.
- Wykończenie: wybierz aluminium naturalne lub anodowane na czarno. Obie wersje wykonano z tego samego stopu 6060.
- Mostek dachowy: dobierz wysokość (H-30 do H-100) i długość (330 lub 400 mm) do swojego dachu z blachy trapezowej.
Typowe zastosowania
Szyny tworzą nośną konstrukcję instalacji fotowoltaicznych na dachach skośnych. Zaciski środkowe i końcowe do modułów mocuje się w górnym kanale. Dolny kanał służy do połączenia z adapterami, hakami dachowymi lub wspornikami trójkątnymi. Na dachach z blachy trapezowej mostki z uszczelką EPDM montuje się na grzbiecie fali, a następnie mocuje się do nich bezpośrednio szynę lub moduł.
Najczęściej zadawane pytania
Jakie śruby pasują do profili 40x40 mm?
W zależności od wersji są to śruby sześciokątne M10 DIN 933 lub śruby młoteczkowe 28/15 M10 z nakrętkami kołnierzowymi M10. Typ śruby podajemy w nazwie produktu.
Czy szyny są dostępne w kolorze czarnym?
Tak. Wiele szyn oferujemy w wersji anodowanej na czarno, obok wykończenia z aluminium naturalnego.
Czy mogę wykonać dłuższy ciąg szyn?
Kilka profili można przedłużać łącznikami, dzięki czemu z krótszych szyn zbudujesz dłuższe instalacje.
Nie masz pewności, który profil lub mostek pasuje do Twojego dachu? Skontaktuj się z działem technicznym, a pomożemy w doborze.
