Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – lewy, do wznoszących się zboczy

Przejdź do sekcji Opinie

Comunello zestaw zawiasów bramowych lewych do wspawania na słupek 40×40 mm. Stal galwanizowana elektrolitycznie. Długość 220 mm, waga 5 kg. Maksymalna długość skrzydła 3 m, waga 120 kg. Kąt unoszenia 10°. Do terenów ze wznoszącymi się zboczami.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 887,57 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – lewy, do wznoszących się zboczy

Comunello – zestaw zawiasów lewych do wspawania przeznaczony do montażu bram skrzydłowych na terenach ze wznoszącymi się zboczami. Komplet składa się z dwóch zawiasów (górnego i dolnego) przystosowanych do słupków 40×40 mm, zarówno stalowych, jak i betonowych. Dzięki połączeniu wspornika skrzydła z przegubem za pomocą śruby mimośrodowej instalator może precyzyjnie wyregulować położenie skrzydła – ustawić je w pozycji poziomej i wyrównać względem słupka nawet przy nachylonym podłożu.

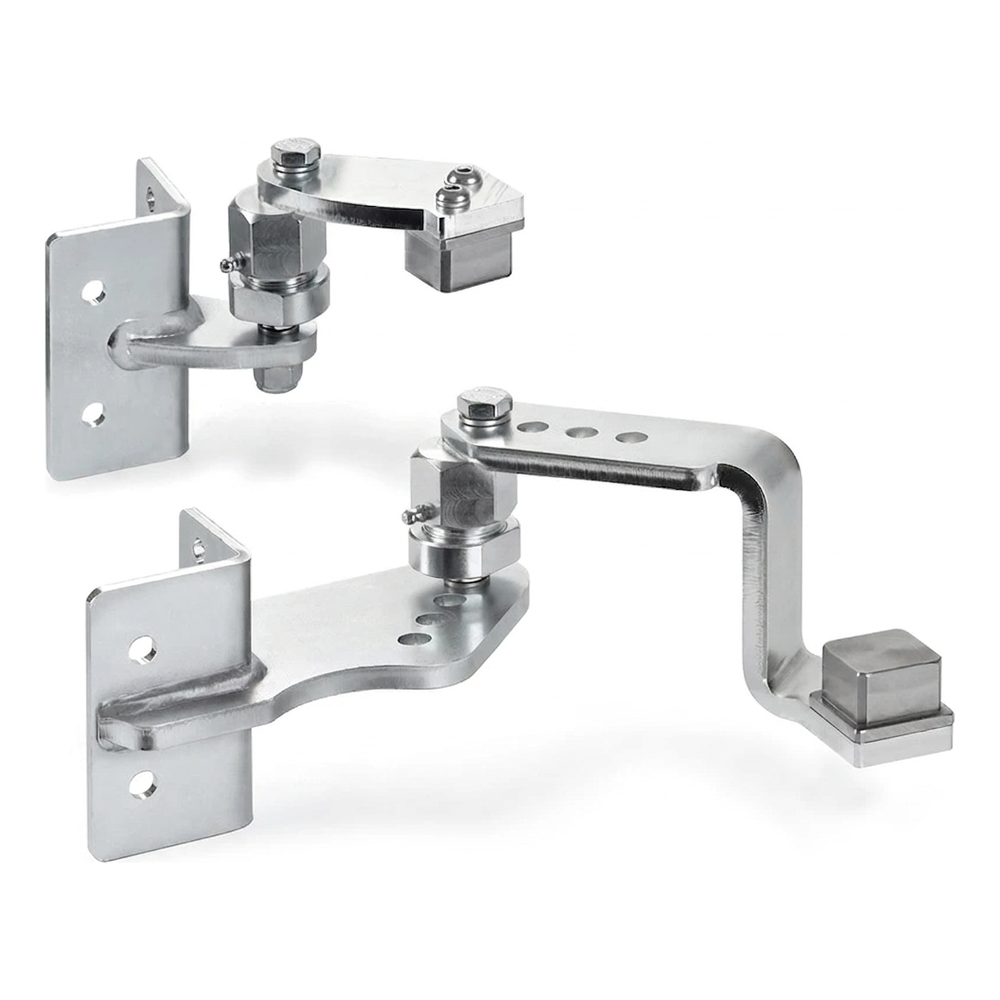

Comunello zestaw zawiasów bramowych do wspawania – widok zawias górny i dolny
Comunello zestaw zawiasów bramowych do wspawania – widok zawias górny i dolny

Kluczowe zalety dla instalatora

  • Regulowane nachylenie skrzydła – śruba mimośrodowa pozwala kompensować nierówności terenu i precyzyjnie ustawić bramę
  • Maksymalny kąt unoszenia skrzydła: 10° (~20%) – idealny do pojazdów wznoszących się i opadających
  • Przeguby wyposażone w kalamitki (smarowniczki) – łatwe smarowanie bez konieczności demontażu zawiasu
  • Wsporniki z 4 otworami montażowymi – pewne i stabilne mocowanie do słupka
  • Montaż na słupkach stalowych i betonowych – uniwersalne zastosowanie

Parametry techniczne

  • Wersja: lewa
  • Marka: Comunello
  • Materiał: stal galwanizowana elektrolitycznie
  • Przeznaczenie: słupek 40×40 mm
  • Maksymalna długość skrzydła: 3 m
  • Maksymalna waga skrzydła: 120 kg
  • Maksymalny kąt unoszenia: 10° (~20%)
  • Długość zestawu (L): 220 mm
  • Waga zestawu: 5 kg
  • EAN: 8028390517481

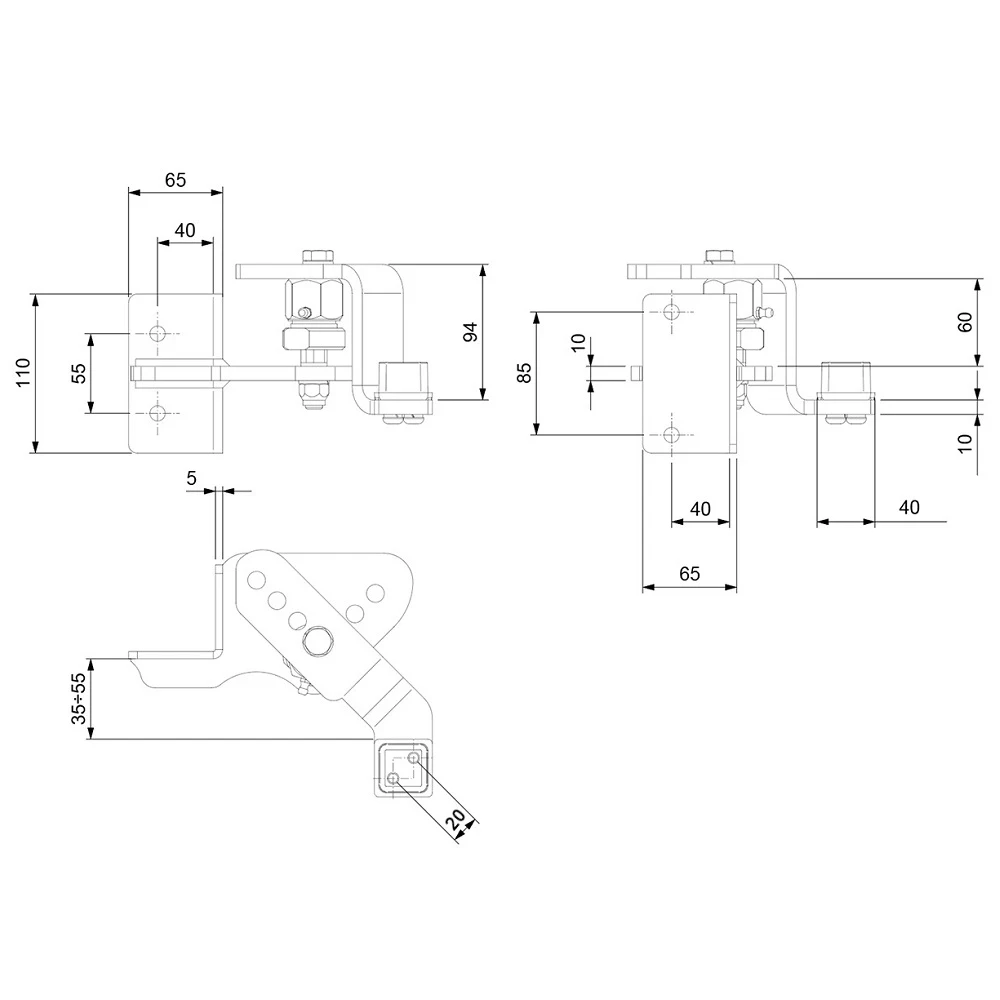

Rysunek wymiarowy zestawu zawiasów Comunello – widok z przodu i z góry, zawias górny i dolny
Rysunek wymiarowy zestawu zawiasów Comunello – widok z przodu i z góry, zawias górny i dolny

Wymiary zawiasów (z rysunku technicznego)

  • Szerokość blachy montażowej: 65 mm
  • Rozstaw osi otworów montażowych (w poziomie): 40 mm
  • Wysokość blachy montażowej (zawias górny): 110 mm
  • Rozstaw otworów montażowych w pionie (zawias górny): 55 mm
  • Wysokość elementu ruchomego (zawias górny): 94 mm
  • Rozstaw otworów montażowych w pionie (zawias dolny): 85 mm
  • Odległość pionowa między ramionami (zawias dolny): 60 mm
  • Szerokość elementu mocującego do bramy: 40 mm
  • Grubość blachy montażowej: 5 mm
  • Regulowana odległość osi obrotu od ściany: 35–55 mm
  • Przesunięcie osi sworznia: 20 mm

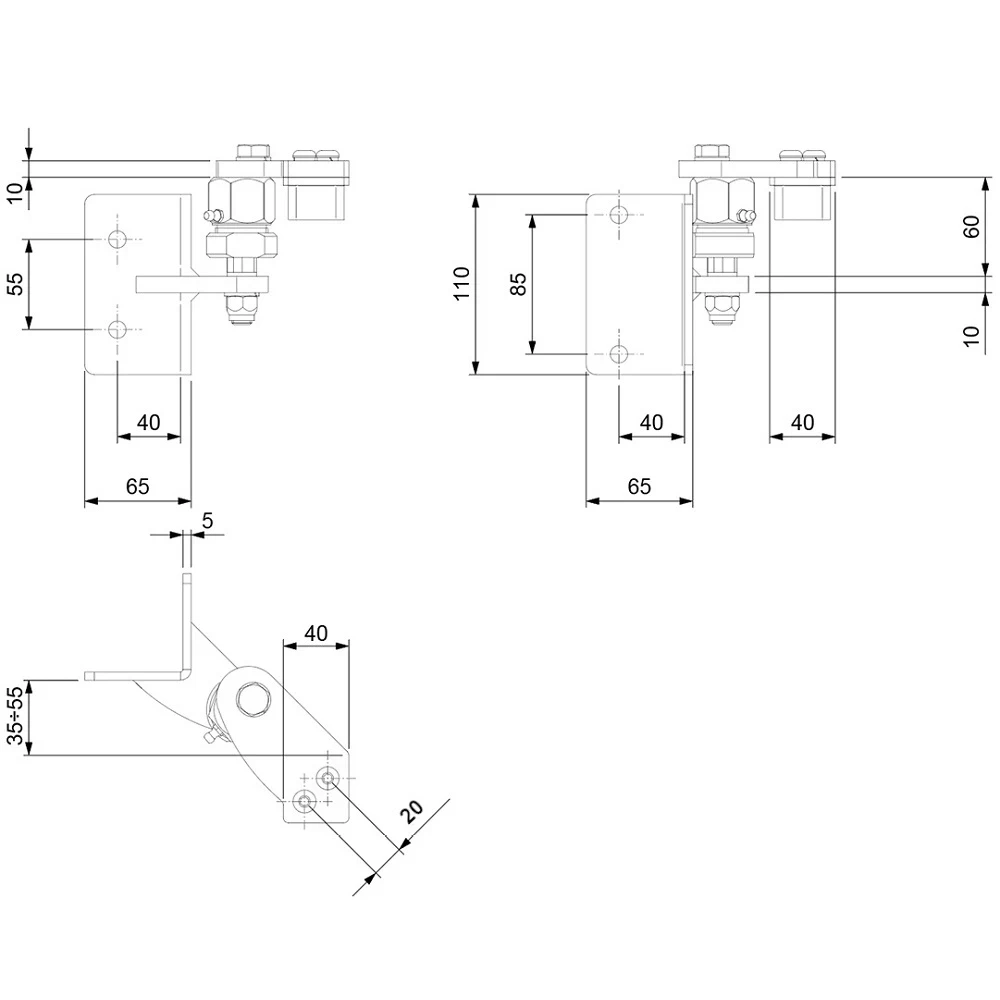

Rysunek wymiarowy zestawu zawiasów Comunello – widok alternatywny z góry i z przodu
Rysunek wymiarowy zestawu zawiasów Comunello – widok alternatywny z góry i z przodu

Zestaw jest przeznaczony do montażu przez spawanie – wsporniki mocuje się bezpośrednio do słupka, a przegub do ramienia skrzydła bramy. Regulacja mimośrodowa umożliwia korekcję ustawienia skrzydła po zamontowaniu, co znacząco skraca czas instalacji i eliminuje konieczność demontażu w przypadku drobnych poprawek. Kalamitki (smarowniczki) wbudowane w przeguby zapewniają bezobsługową eksploatację – wystarczy okresowe smarowanie bez zdejmowania zawiasów.
