Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – prawy, do wznoszących się zboczy

Przejdź do sekcji Opinie

Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm, prawy, stal galwanizowana. Do bram skrzydłowych na zboczach do 10°. Maksymalna waga skrzydła 120 kg, długość 3 m. Z przegubem mimośrodowym i kalamitkami.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 887,57 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – prawy, do wznoszących się zboczy

Comunello – komplet zawiasów prawych do wspawania przeznaczony do montażu bram skrzydłowych na terenach o pochyłym podłożu. Dzięki wbudowanemu przegubowi ze śrubą mimośrodową instalator precyzyjnie ustawia skrzydło bramy w pozycji poziomej i wyrównuje je względem słupka — nawet przy nachyleniu terenu do 10° (~20%). To gotowe rozwiązanie, które eliminuje konieczność indywidualnego dorabiania elementów regulacyjnych i znacząco skraca czas montażu.

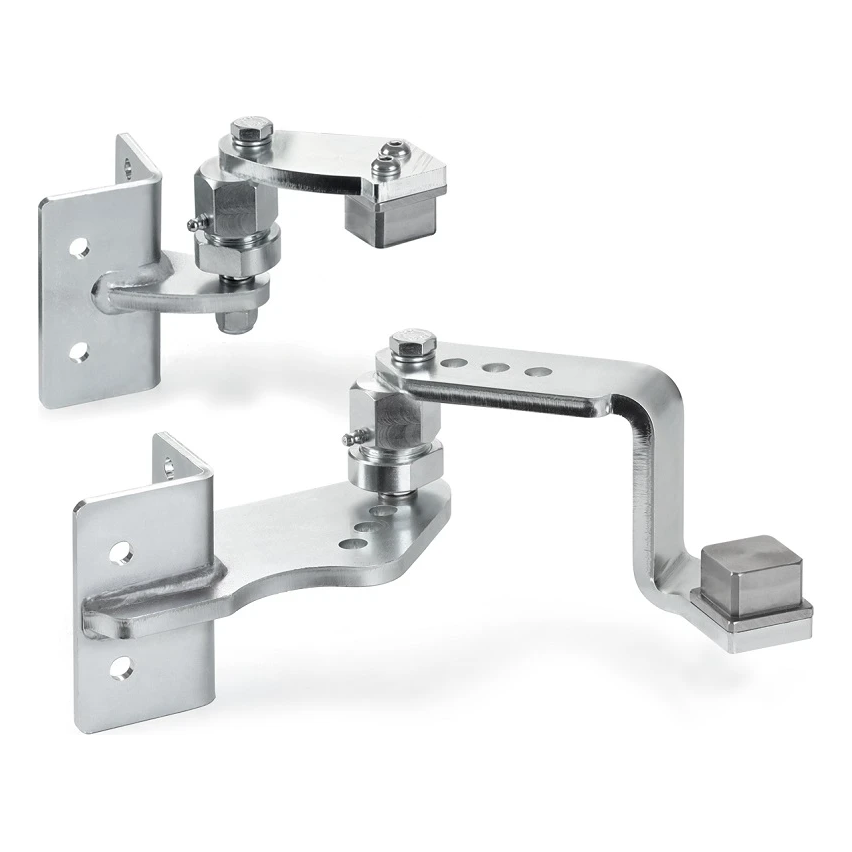

Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – widok kompletnego zestawu dwóch zawiasów
Comunello zestaw zawiasów bramowych do wspawania na słupek 40×40 mm – widok kompletnego zestawu dwóch zawiasów

Kluczowe cechy zestawu

  • Przeznaczenie: bramy skrzydłowe na wznoszących się zboczach
  • Typ: zawias prawy, do wspawania na słupek
  • Pasuje do słupków: 40 × 40 mm — stalowych i betonowych
  • Maksymalna długość skrzydła: 3 m
  • Maksymalna waga skrzydła: 120 kg
  • Maksymalny kąt unoszenia: 10° (~20%)
  • Regulowane nachylenie skrzydła — przegub ze śrubą mimośrodową
  • Przeguby wyposażone w kalamitki (smarowniczki) — smarowanie bez demontażu
  • Wsporniki z 4 otworami montażowymi
  • Materiał: stal galwanizowana elektrolitycznie
  • Producent: Comunello

Mechanizm mimośrodowy daje pełną kontrolę nad pozycją skrzydła bramy. Wystarczy obrócić przegub, by płynnie regulować kąt, bez konieczności ponownego spawania czy rozkręcania konstrukcji. Kalamitki (smarowniczki) w przegubach pozwalają na łatwe smarowanie podczas corocznych przeglądów — wydłużają żywotność zawiasów i zapewniają cichą, płynną pracę bramy przez lata.

Wymiary i dane techniczne

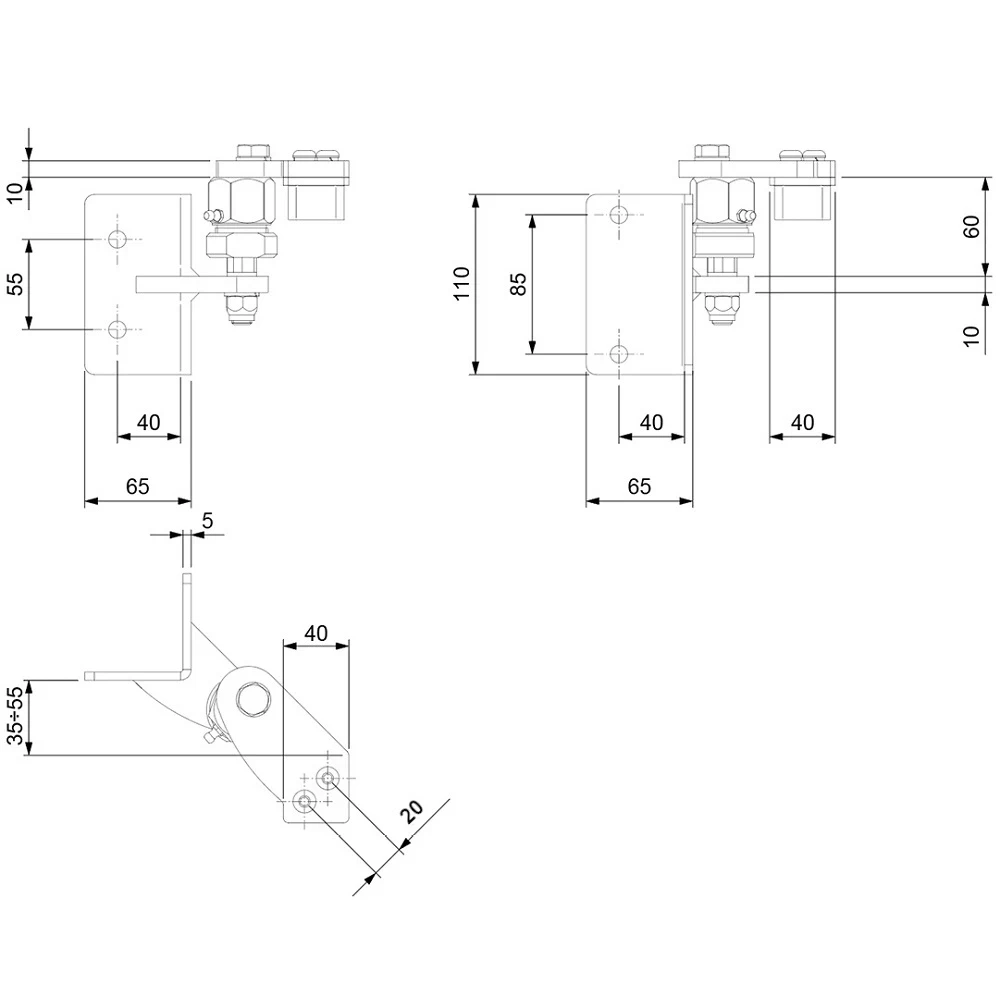

Rysunek wymiarowy zawiasu górnego Comunello – rzuty boczne i widok z góry
Rysunek wymiarowy zawiasu górnego Comunello – rzuty boczne i widok z góry

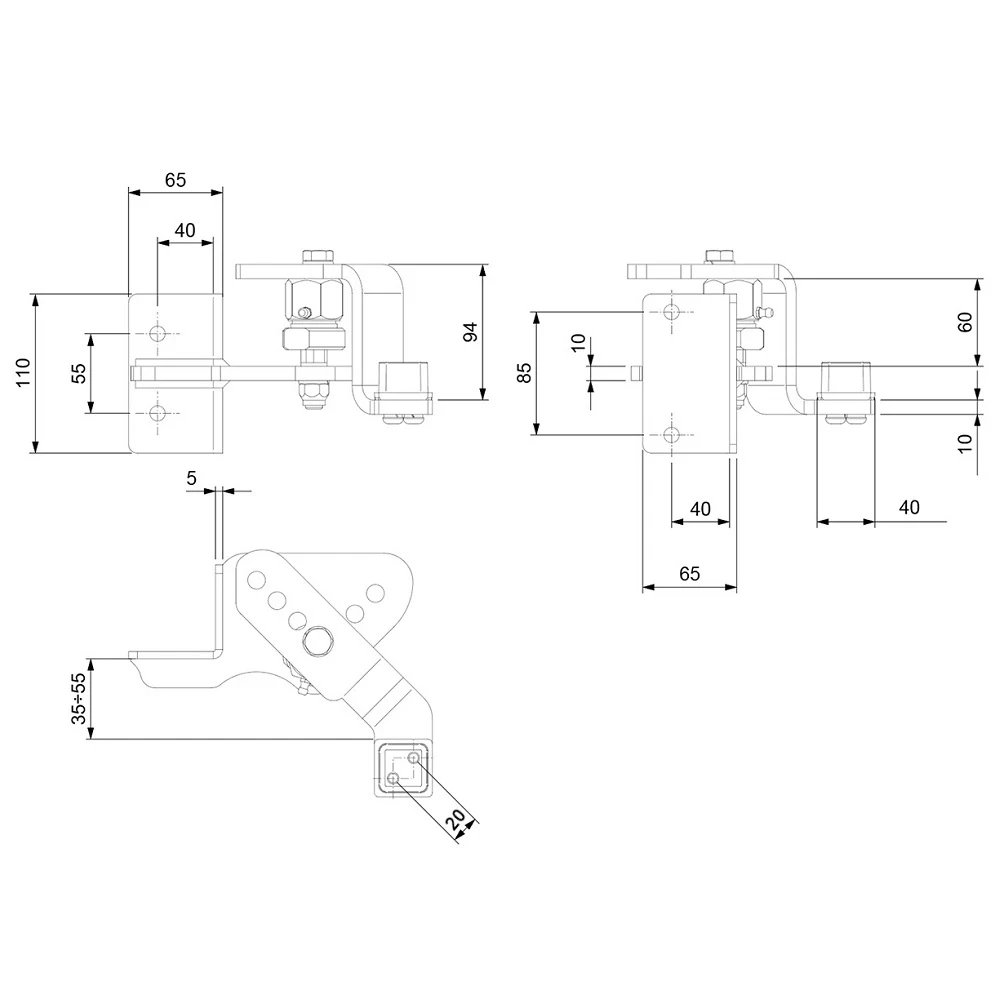

Rysunek wymiarowy zawiasu dolnego Comunello – rzuty boczne i widok z góry
Rysunek wymiarowy zawiasu dolnego Comunello – rzuty boczne i widok z góry

Zawias górny (mniejszy):

  • Blacha montażowa (wysokość × szerokość): 85 × 65 mm
  • Rozstaw otworów montażowych w pionie: 55 mm
  • Odległość osi otworów od krawędzi blachy: 40 mm
  • Wysokość mechanizmu przegubu: 94 mm
  • Prześwit między ramionami przegubu: 60 mm
  • Grubość blachy montażowej: 5 mm
  • Grubość ramienia przegubu: 10 mm
  • Szerokość elementu mocującego do skrzydła: 40 mm

Zawias dolny (większy):

  • Blacha montażowa (wysokość × szerokość): 110 × 65 mm
  • Rozstaw otworów montażowych w pionie: 85 mm
  • Odległość osi otworów od krawędzi blachy: 40 mm
  • Prześwit między ramionami przegubu: 60 mm
  • Grubość blachy montażowej: 5 mm
  • Grubość ramion przegubu: 10 mm
  • Szerokość elementu mocującego do skrzydła: 40 mm

Wymiary wspólne:

  • Odsunięcie osi obrotu od blachy montażowej (regulowane): 35–55 mm
  • Przesunięcie osi otworu w elemencie mocującym: 20 mm
  • Długość całkowita zestawu (L): 220 mm
  • Waga zestawu: 5 kg
  • EAN: 8028390517474

Zestaw przeznaczony do montażu na słupkach stalowych oraz betonowych. Konstrukcja z galwanizowanej stali zapewnia odporność na korozję i długotrwałą eksploatację w warunkach zewnętrznych. Dzięki regulowanemu odsunięciu osi obrotu (35–55 mm) instalator elastycznie dostosowuje montaż do warunków na obiekcie.
