Comunello zestaw zawiasów bramowych do wspawania na słupek 50×50 mm – prawy, do wznoszących się zboczy

Przejdź do sekcji Opinie

Zestaw zawiasów bramowych Comunello do wspawania na słupek 50×50 mm, prawy. Stal galwanizowana elektrolitycznie. Dla bram skrzydłowych do 3 m i 120 kg. Regulacja nachylenia do 10°. Blacha montażowa 65×110×5 mm, waga 5,8 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 968,81 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Comunello zestaw zawiasów bramowych do wspawania na słupek 50×50 mm – prawy, do wznoszących się zboczy

Zestaw zawiasów bramowych Comunello do wspawania na słupek 50×50 mm w wersji prawej — zaprojektowany specjalnie do montażu bram skrzydłowych na terenie ze wzniesieniem. Dzięki śrubie mimośrodowej łączącej wspornik skrzydła z przegubem zyskujesz precyzyjną regulację położenia skrzydła, co pozwala ustawić je idealnie poziomo i wyrównać ze słupkiem nawet na nierównym podłożu.

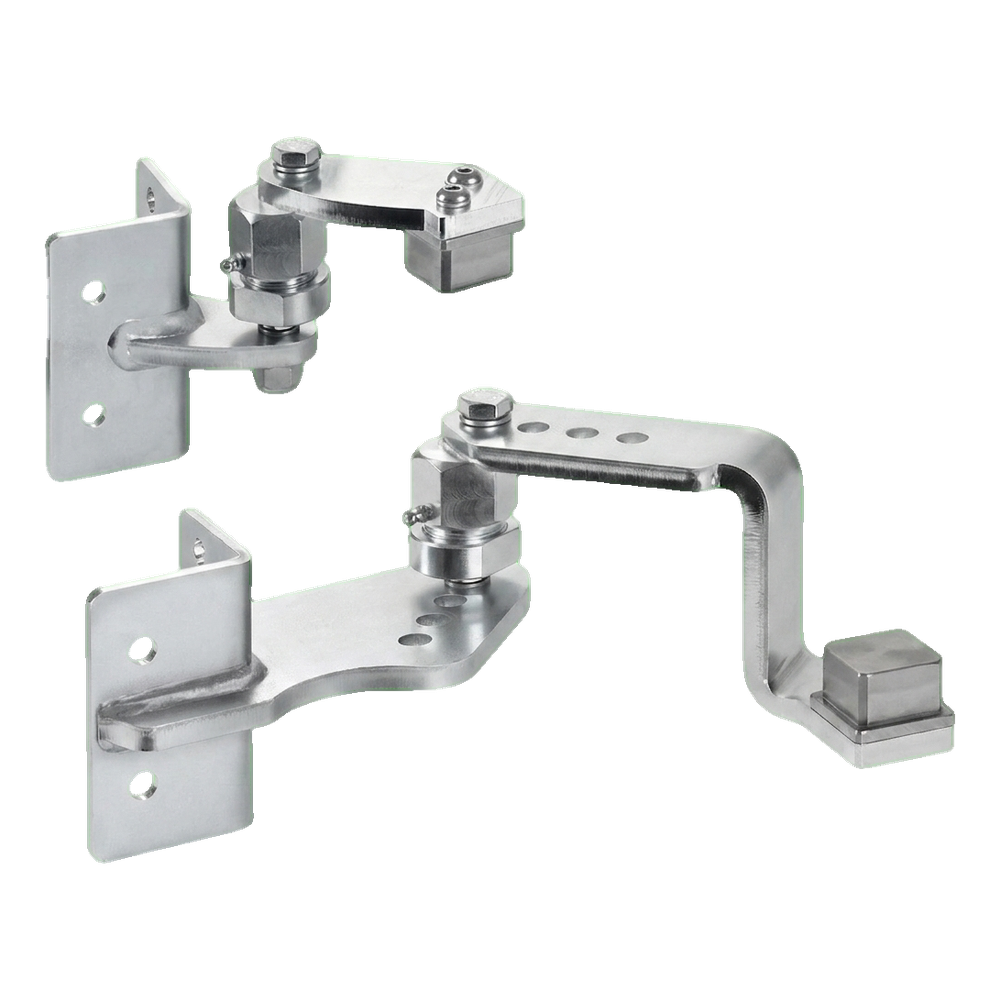

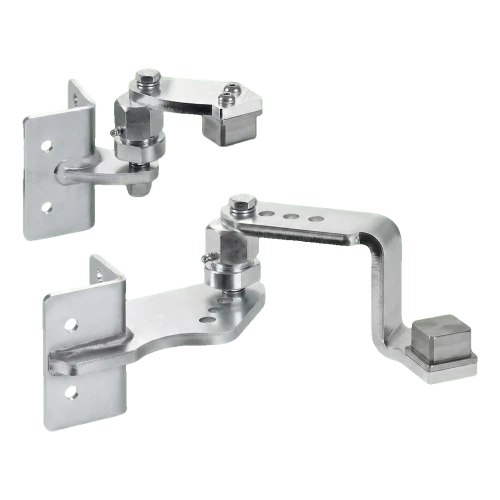

Comunello zestaw zawiasów bramowych do wspawania na słupek 50×50 mm – widok dwóch zawiasów
Comunello zestaw zawiasów bramowych do wspawania na słupek 50×50 mm – widok dwóch zawiasów

Kluczowe zalety dla instalatora

  • Przeznaczenie: bramy skrzydłowe na wznoszących się zboczach (nachylenie do 10°, ok. 20%)
  • Maksymalna długość skrzydła: 3 m
  • Maksymalna waga skrzydła: 120 kg
  • Regulowane nachylenie skrzydła — kompensacja nierówności terenu
  • Przeguby wyposażone w kalamitki (smarowniczki) — smarowanie bez demontażu zawiasów
  • Wsporniki z 4 otworami montażowymi — pewne mocowanie do słupków stalowych lub betonowych
  • Materiał: stal galwanizowana elektrolitycznie — ochrona antykorozyjna
  • Wersja: prawa

Wymiary i parametry techniczne

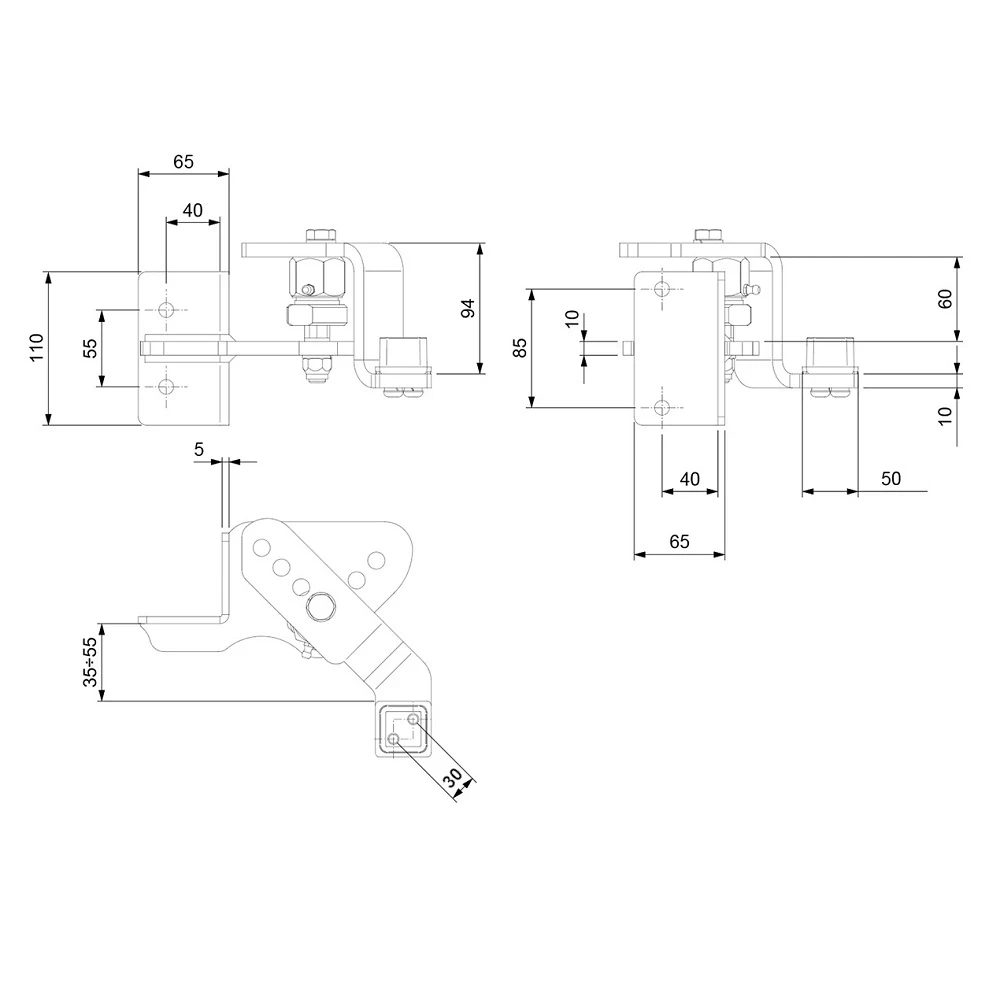

Rysunek wymiarowy zawiasu bramowego Comunello – rzuty ortogonalne z wymiarami
Rysunek wymiarowy zawiasu bramowego Comunello – rzuty ortogonalne z wymiarami
  • Blacha montażowa (wymiary zewnętrzne): 65 × 110 mm
  • Grubość blachy montażowej: 5 mm
  • Rozstaw otworów montażowych (przód): 40 × 55 mm
  • Rozstaw otworów montażowych (bok): 40 × 85 mm
  • Wysokość mechanizmu zawiasu: 94 mm
  • Wymiar kostki montażowej na słupek: 50 × 30 mm
  • Zakres regulacji głębokości (odległość od lica blachy do osi obrotu): 35–55 mm
  • Odległość między ramionami: 60 mm
  • Całkowita długość (L): 220 mm
  • Waga zestawu: 5,8 kg
  • EAN: 8028390517498

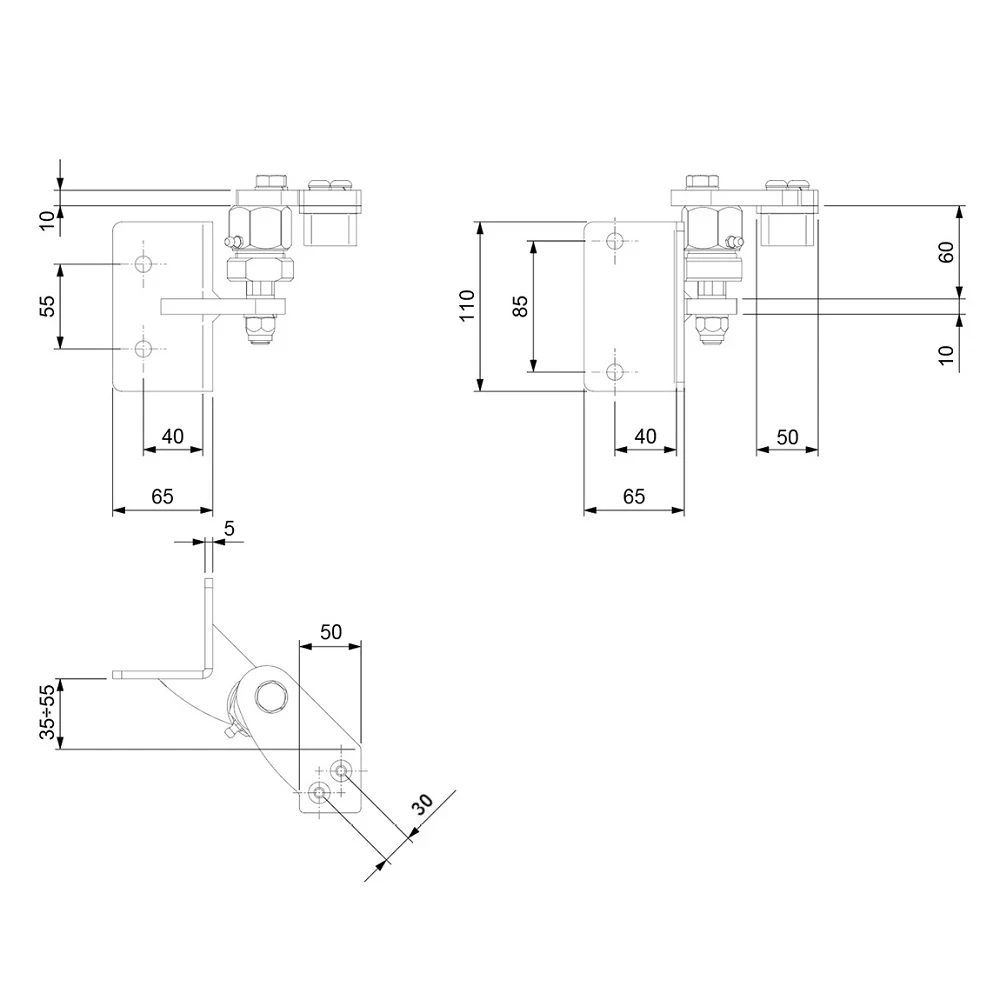

Rysunek wymiarowy drugiego zawiasu z zestawu Comunello – rzuty ortogonalne z wymiarami
Rysunek wymiarowy drugiego zawiasu z zestawu Comunello – rzuty ortogonalne z wymiarami

Montaż i zastosowanie

Zawiasy przeznaczone są do wspawania na stalowych słupkach 50×50 mm oraz do montażu na słupkach betonowych z użyciem otworów montażowych. Mechanizm przegubowy ze śrubą mimośrodową pozwala na płynną regulację kąta i poziomu skrzydła bramy po zamontowaniu — nie ma potrzeby idealnego wypoziomowania słupków na etapie betonowania. Kalamitki (smarowniczki) wbudowane w przeguby zapewniają łatwą konserwację — wystarczy okresowe smarowanie bez konieczności demontażu całego zawiasu.

Zestaw sprawdza się wszędzie tam, gdzie podjazd lub wjazd jest poprowadzony pod kątem — pochyłość terenu do 10° (~20%) jest kompensowana przez regulowany mechanizm, a skrzydło bramy pozostaje w pozycji poziomej niezależnie od nachylenia gruntu.
