Cybant antenowy (typ D) ocynkowany M6 × 49 × 90 mm, na rurę 1 1/2"

Obejma typu D z daszkowym zagięciem, z pręta gwintowanego na obu końcach – do mocowania rur i masztów; wykonanie ocynkowane

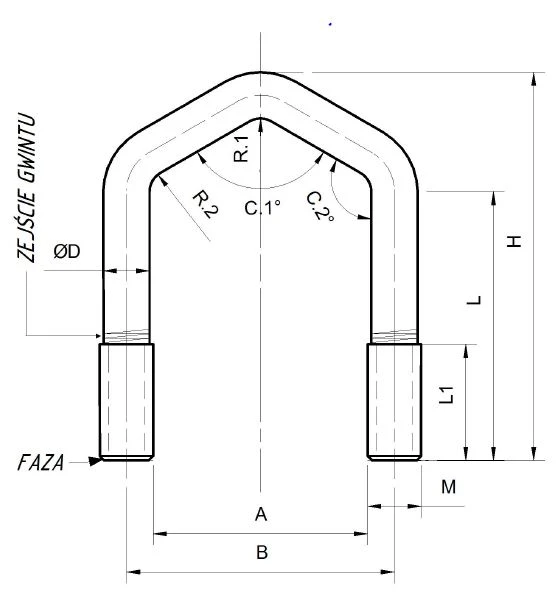

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

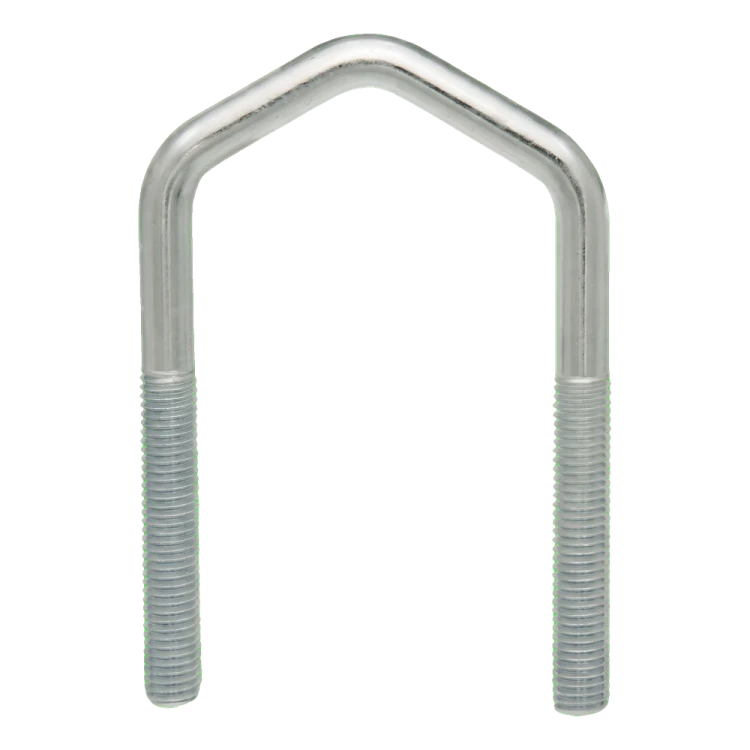

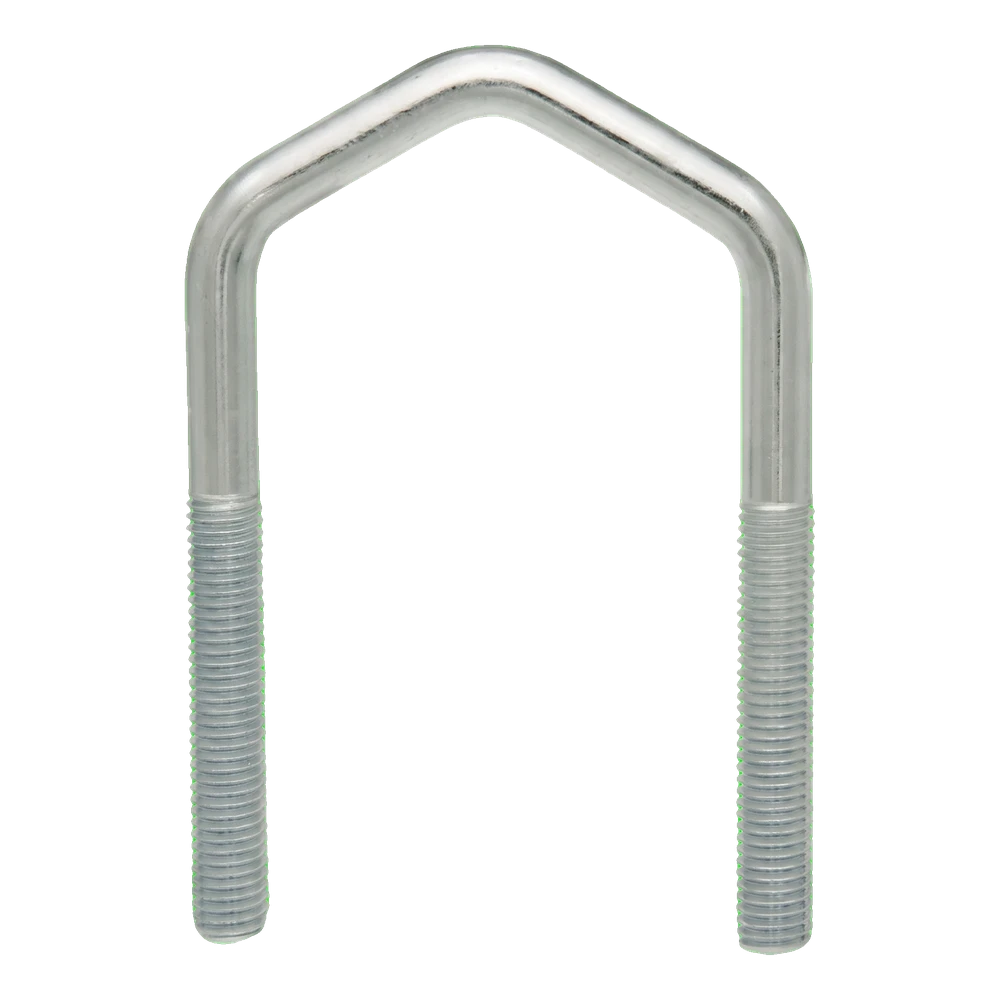

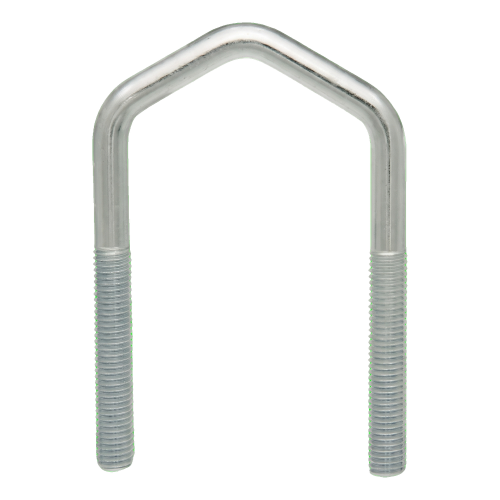

Cybant typu D to obejma z daszkowym zagięciem, wykonana z pręta gwintowanego na obu końcach. Służy do mocowania rur, masztów i prętów okrągłych do belek, słupów i konstrukcji.

Ten rozmiar jest przeznaczony pod rurę 1 1/2" – przy doborze sprawdź średnicę zewnętrzną mocowanej rury. Rozstaw wewnętrzny ramion A wynosi 49 mm. Wysokość H to 90 mm, długość gwintu L1 wynosi 46 mm, a rozmiar gwintu to M6. Są to wartości nominalne według oznaczenia wymiarowego producenta. Przy montażu przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze. Dokręcaj nakrętki M6 na przemian po obu stronach, aż obejma równo przylegnie do rury.

Powłoka (ocynk) chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Nośność mocowania zależy od podłoża, rury i siły dokręcenia – określa ją projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz cybant do średnicy zewnętrznej rury – rozstaw wewnętrzny ramion to A = 49 mm.
• ✓Przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze.
• ✓Dokręcaj nakrętki M6 na przemian po obu stronach, aż obejma równo przylegnie do rury.
