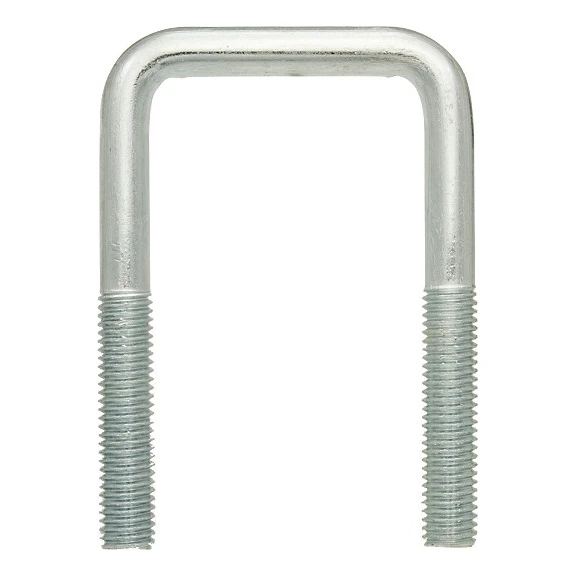

Cybant kwadratowy (typ C) ocynkowany M6 × 49 × 90 mm, na rurę 1 1/2"

Obejma typu C o prostokątnym kształcie, z pręta gwintowanego na obu końcach – do mocowania rur i profili; wykonanie ocynkowane

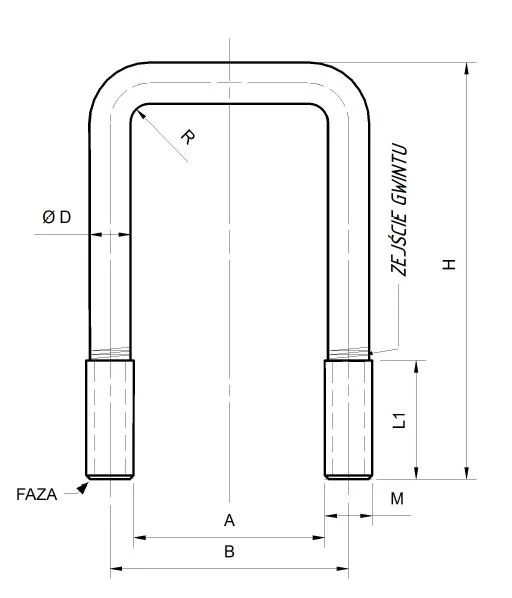

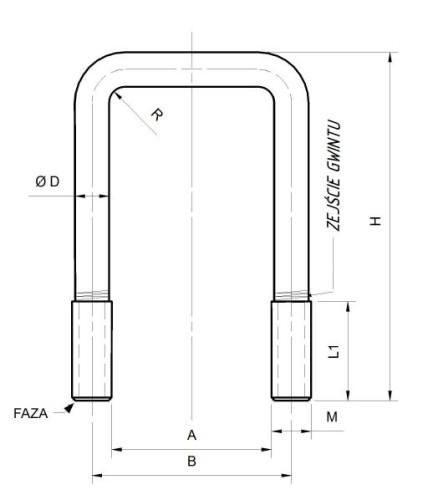

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Cybant typu C to obejma o prostokątnym kształcie, wykonana z pręta gwintowanego na obu końcach. Służy do mocowania rur i profili, a także masztów i prętów okrągłych do belek, słupów i konstrukcji.

Ten model jest przeznaczony pod rurę o rozmiarze 1 1/2", ale przy doborze sprawdź jej średnicę zewnętrzną. Rozstaw wewnętrzny ramion A wynosi 49 mm. Wysokość H wynosi 90 mm, a gwint to M6. Są to wartości nominalne według oznaczenia wymiarowego producenta. Przy montażu przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze. Nakrętki M6 dokręcaj na przemian po obu stronach, aż obejma równo przylegnie do rury.

Powłoka: ocynk. Chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Nośność mocowania zależy od podłoża, rury i siły dokręcenia – określa ją projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz cybant do średnicy zewnętrznej rury – rozstaw wewnętrzny ramion to A = 49 mm.
• ✓Przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze.
• ✓Dokręcaj nakrętki M6 na przemian po obu stronach, aż obejma równo przylegnie do rury.
