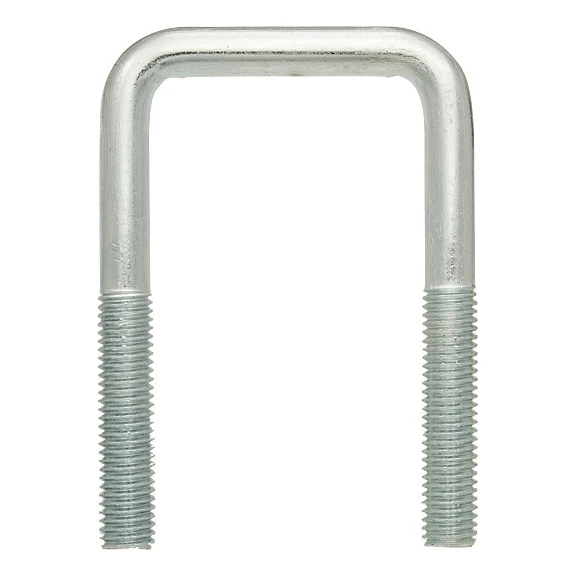

Cybant kwadratowy (typ C) ocynkowany M8 × 89 × 141 mm, na rurę 3"

Obejma typu C o prostokątnym kształcie, z pręta gwintowanego na obu końcach – do mocowania rur i profili; wykonanie ocynkowane

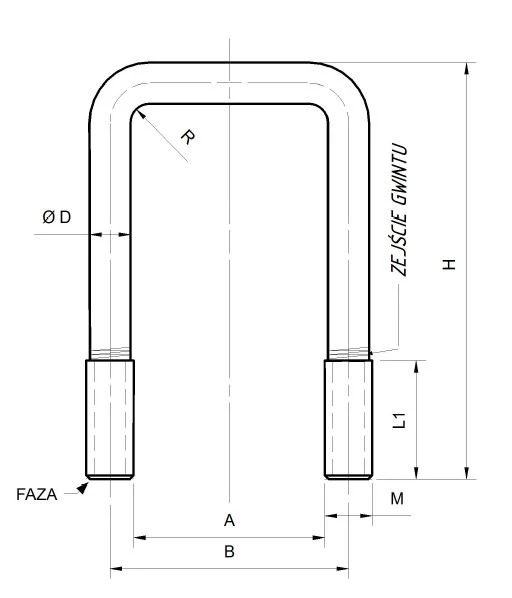

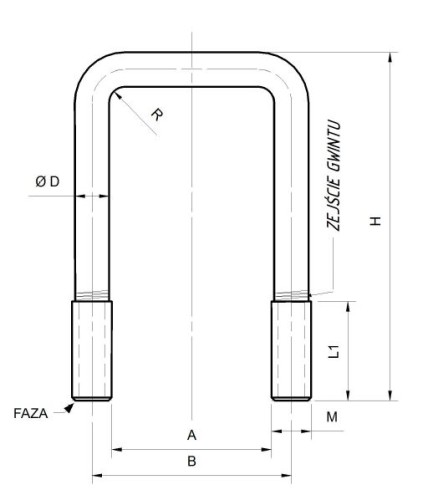

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Cybant typu C to obejma o prostokątnym kształcie, wykonana z pręta gwintowanego na obu końcach. Służy do mocowania rur i profili, a także masztów i prętów okrągłych do belek, słupów i konstrukcji.

Ten model jest przeznaczony pod rurę o rozmiarze 3", ale przy doborze sprawdź jej średnicę zewnętrzną. Rozstaw wewnętrzny ramion A wynosi 89 mm. Wysokość H wynosi 141 mm, a gwint to M8. Są to wartości nominalne według oznaczenia wymiarowego producenta. Przy montażu przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze. Nakrętki M8 dokręcaj na przemian po obu stronach, aż obejma równo przylegnie do rury.

Powłoka: ocynk. Chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Nośność mocowania zależy od podłoża, rury i siły dokręcenia – określa ją projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz cybant do średnicy zewnętrznej rury – rozstaw wewnętrzny ramion to A = 89 mm.
• ✓Przełóż ramiona przez otwory w podłożu albo w łączniku do cybanta o tym samym rozmiarze.
• ✓Dokręcaj nakrętki M8 na przemian po obu stronach, aż obejma równo przylegnie do rury.
