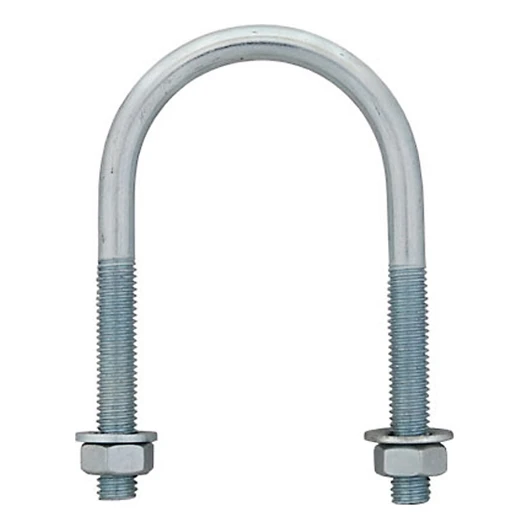

Cybant (obejma do rur) ocynkowany M6 × 11 mm, na rurę 1/8"

Obejma kabłąkowa z pręta gwintowanego na obu końcach – do mocowania rur i prętów okrągłych; wykonanie ocynkowane

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Cybant to obejma kabłąkowa (łuk) z pręta gwintowanego na obu końcach. Służy do mocowania rur, masztów i prętów okrągłych do belek, słupów i konstrukcji.

W oznaczeniu producenta M6 × 11 mm symbol M6 określa gwint, a 11 mm to rozstaw wewnętrzny ramion A. Produkt jest przeznaczony pod rurę 1/8" – dobierz cybant do średnicy zewnętrznej mocowanej rury. Wartości są nominalne, zgodne z oznaczeniem wymiarowym producenta; długość ramion i gwintu na rysunku jest poglądowa. Przy montażu przełóż ramiona przez otwory w podłożu albo w łączniku cybanta o tym samym rozmiarze. Nakrętki M6 dokręcaj na przemian po obu stronach, aż obejma równo przylegnie do rury.

Powłoka (ocynk) chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Nośność mocowania zależy od podłoża, rury i siły dokręcenia – określa ją projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz cybant do średnicy zewnętrznej rury – rozstaw wewnętrzny ramion to A = 11 mm.
• ✓Przełóż ramiona przez otwory w podłożu albo w łączniku cybanta o tym samym rozmiarze.
• ✓Dokręcaj nakrętki M6 na przemian po obu stronach, aż obejma równo przylegnie do rury.
