Dromet kotwa pierścieniowa rozporowa PSRe M14x120/12 ocynkowana
Wystaw opinię o produkcie

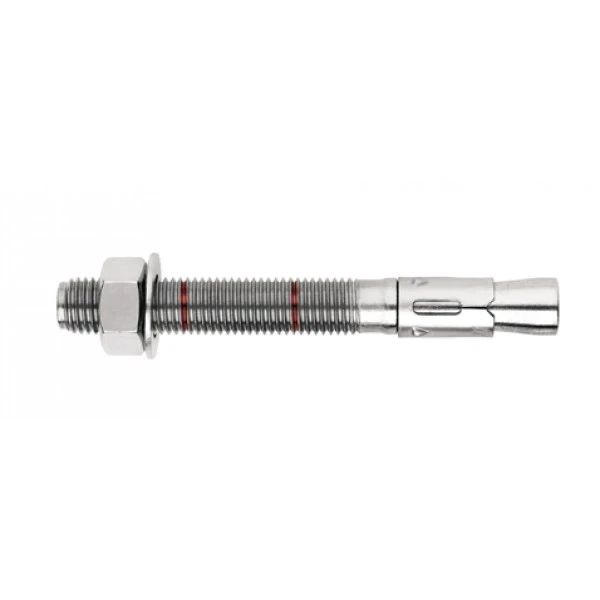

Kotwa pierścieniowa PSRe Dromet, M14x120, ze stali konstrukcyjnej, ocynk elektrolityczny. Długość całkowita 120 mm, głębokość zakotwienia 100 mm, średnica wiercenia ø14 mm, waga 0,14 kg. Do betonu niezarysowanego min. B20, kamienia naturalnego i cegły pełnej. Komplet z nakrętką i podkładką. ETA 05/0
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-003
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M14
- Długość [mm] 120
Opis
Dromet kotwa pierścieniowa rozporowa PSRe M14x120 ocynk do betonu
Kotwa pierścieniowa PSRe M14x120 firmy Dromet to solidny łącznik mechaniczny o konstrukcji pierścieniowej, przeznaczony do trwałego mocowania w betonie niezarysowanym klasy min. B20 (C16/20). Sprawdza się wszędzie tam, gdzie wymagane jest pewne zamocowanie elementów konstrukcyjnych — profili stalowych, konstrukcji pod fotowoltaikę, krat pomostowych, poręczy, maszyn i wyposażenia obiektów.
Kotwa posiada Europejską Aprobatę Techniczną ETA 05/0242, certyfikat CE oraz krajową aprobatę AT-15-7574/2008, co potwierdza jej zgodność z europejskimi normami bezpieczeństwa i pozwala na stosowanie w odpowiedzialnych punktach mocowań.
Zastosowanie
- Mocowanie profili i konstrukcji metalowych (w tym systemów PV)
- Montaż krat, poręczy, barierek i balustrad
- Kotwienie maszyn i urządzeń
- Mocowanie elementów wyposażenia obiektów
- Podłoża: beton niezarysowany min. B20, kamień naturalny o zbitej strukturze, cegła pełna
Parametry techniczne
- Oznaczenie: PSRe 14x120/12
- Gwint: M14
- Średnica wiercenia (fi): 14 mm
- Długość całkowita (L): 120 mm
- Grubość mocowanego elementu (E): 12 mm
- Głębokość zakotwienia (F): 100 mm
- Głębokość otworu (D): 150 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,14 kg
- EAN: 5902706825459
- Jednostka sprzedaży: sztuka
Materiał i zabezpieczenie antykorozyjne
Kotwa wykonana jest ze stali konstrukcyjnej z zabezpieczeniem antykorozyjnym w postaci cynku elektrolitycznego. Powłoka zapewnia ochronę przed korozją w warunkach wewnętrznych oraz w środowiskach o umiarkowanej agresywności.
Schemat montażu i wymiary
Rysunek obok przedstawia przekrój montażowy kotwy osadzonej w podłożu betonowym. Poszczególne symbole oznaczają:
- M — średnica gwintu (M14)
- L — długość całkowita kotwy (120 mm)
- F — głębokość zakotwienia (100 mm)
- E — grubość mocowanego elementu (12 mm)
- D — minimalna głębokość otworu (150 mm)
- H — średnica otworu wiertniczego (ø14 mm)
Zalecenia montażowe
- Otwór montażowy wykonaj prostopadle do płaszczyzny podłoża i dokładnie oczyść z pyłu
- Kotwę wprowadź w otwór za pomocą lekkich uderzeń młotka
- Dokręcanie nakrętki wykonaj kluczem dynamometrycznym — zgodnie z wartościami momentu z aprobaty technicznej
- Po rozprężeniu kotwy podkładka pod nakrętką musi być silnie dociśnięta do mocowanego elementu
- Parametry montażowe i nośności określa aprobata AT-15-7574/2008 — nie należy przekraczać podanych w niej wartości
Certyfikaty i aprobaty
- Europejska Aprobata Techniczna: ETA 05/0242
- Certyfikat: CE
- Krajowa Aprobata Techniczna: AT-15-7574/2008
