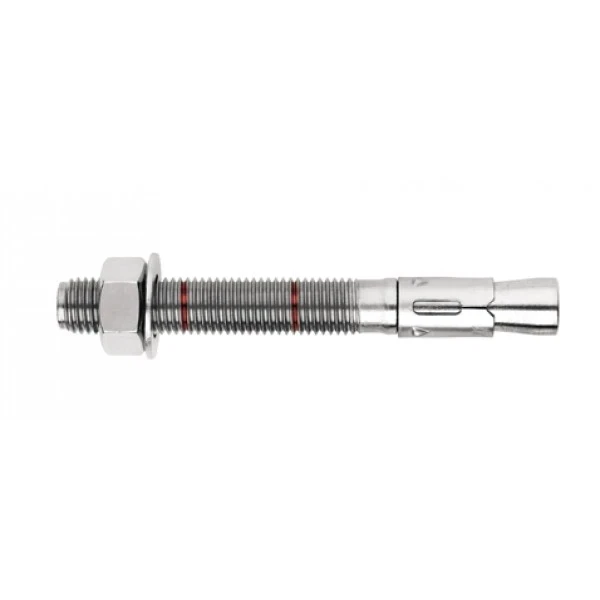

Dromet kotwa pierścieniowa rozporowa PSRe M16x145/23 ocynkowana
Wystaw opinię o produkcie
Kotwa pierścieniowa rozporowa Dromet PSRe M16x145/23, ocynkowana elektrolitycznie. Stal konstrukcyjna. Długość 145 mm, grubość mocowanego materiału 23 mm, głębokość zakotwienia 110 mm, głębokość otworu 168 mm, śr. otworu 16 mm. Waga 0,228 kg. Do betonu, kamienia naturalnego i cegły pełnej. Komplet z nakrętką i podkładką.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-006
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M16
- Długość [mm] 145
Opis
Dromet kotwa pierścieniowa rozporowa PSRe M16x145/23 ocynkowana do betonu
Kotwa pierścieniowa rozporowa Dromet PSRe M16x145/23 to wytrzymały łącznik mechaniczny przeznaczony do trwałego mocowania konstrukcji w podłożach betonowych. Dzięki konstrukcji pierścieniowej zapewnia wysoką nośność i pewne zakotwienie w betonie niezarysowanym klasy min. B20, kamieniu naturalnym o zbitej strukturze oraz cegle pełnej.
Zastosowanie
Kotwa PSRe jest przeznaczona do mocowania profili i konstrukcji metalowych, krat, poręczy, maszyn oraz innych elementów konstrukcji i wyposażenia obiektu. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne połączenie elementu stalowego z podłożem mineralnym — od instalacji fotowoltaicznych po konstrukcje przemysłowe.
Certyfikaty i aprobaty
Kotwa posiada Europejską Aprobatę Techniczną ETA-05/0242 oraz certyfikat CE, co potwierdza jej zgodność z europejskimi normami bezpieczeństwa. Dodatkowo jest objęta krajową aprobatą AT-15-7574/2008, co stanowi gwarancję dopuszczenia do stosowania na polskim rynku budowlanym.
Parametry techniczne
- Oznaczenie: PSRe 16x145/23
- Gwint: M16
- Średnica wiercenia (fi): 16 mm
- Długość całkowita (L): 145 mm
- Grubość mocowanego elementu (E): 23 mm
- Głębokość zakotwienia (F): 110 mm
- Głębokość otworu (D): 168 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,228 kg
- EAN: 5907518680968
- Jednostka sprzedaży: sztuka
Zalecenia montażowe
- Otwór montażowy należy wykonać prostopadle do płaszczyzny podłoża oraz dokładnie oczyścić z pyłu i odłamków
- Kotwę wprowadzić w otwór za pomocą lekkich uderzeń młotka
- Montaż wykonać przy użyciu klucza dynamometrycznego — zapewnia to właściwy moment dokręcania
- Po rozprężeniu kotwy podkładka pod nakrętkę powinna być silnie dociśnięta do mocowanego elementu
- Parametrów zawartych w Aprobacie Technicznej AT-15-7574/2008 nie należy przekraczać
Na rysunku technicznym przedstawiono schemat montażowy kotwy w przekroju betonu z oznaczeniami kluczowych wymiarów: M — gwint, E — grubość mocowanego materiału, F — głębokość zakotwienia, L — długość całkowita kotwy, D — głębokość otworu, H — średnica otworu wiertniczego. Znajomość tych parametrów pozwala na prawidłowy dobór kotwy do konkretnego zastosowania montażowego.
