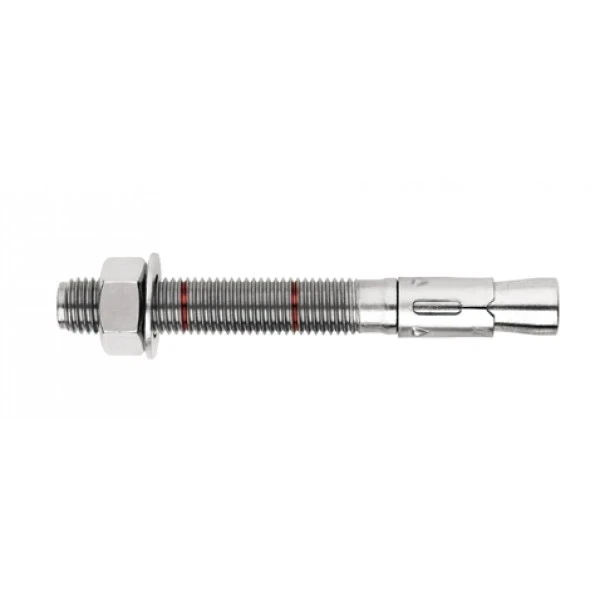

Dromet kotwa pierścieniowa rozporowa PSRe M16x170/48 ocynkowana
Kotwa pierścieniowa rozporowa PSRe M16x170/48 marki Dromet to stalowy łącznik mechaniczny przeznaczony do trwałego mocowania profili, konstrukcji metalowych, krat, poręczy, maszyn oraz innych elementów wyposażenia obiektu w podłożach betonowych. Dzięki konstrukcji pierścieniowej z nakrętką i podkładką zapewnia niezawodne przenoszenie obciążeń w betonie niezarysowanym od klasy min. B20 (C16/20), kamieniu naturalnym o zbitej strukturze oraz cegle pełnej.
Kotwa posiada Europejską Aprobatę Techniczną ETA 05/0242, certyfikat CE oraz krajową aprobatę AT-15-7574/2008, co potwierdza jej zgodność z wymaganiami bezpieczeństwa i pozwala na stosowanie w odpowiedzialnych połączeniach konstrukcyjnych. Zabezpieczenie antykorozyjne w postaci cynku elektrolitycznego chroni łącznik przed korozją w warunkach wewnętrznych i umiarkowanie wilgotnych.
Wymiary i parametry techniczne
- Gwint: M16
- Długość całkowita (L): 170 mm
- Głębokość osadzenia (F): 110 mm
- Grubość mocowanego elementu (E): 48 mm
- Głębokość otworu (D): 168 mm
- Średnica wiertła: ∅16 mm
- Waga: 0,28 kg
- Rodzaj konstrukcji: pierścieniowa
- Materiał: stal konstrukcyjna
- Zabezpieczenie antykorozyjne: ocynk elektrolityczny
- EAN: 5907518663800
- Jednostka sprzedaży: sztuka
Schemat montażowy przedstawia przekrój kotwy osadzonej w podłożu betonowym. Oznaczenia na rysunku odpowiadają kluczowym wymiarom montażowym: M – średnica gwintu, L – długość całkowita kotwy, F – głębokość osadzenia w podłożu, E – grubość mocowanego elementu (odcinek wystający), D – głębokość wywierconego otworu, H – średnica otworu montażowego.
Zalecenia montażowe
- Otwór montażowy wykonaj prostopadle do płaszczyzny podłoża i dokładnie go oczyść z pyłu
- Łącznik wprowadź w otwór za pomocą lekkich uderzeń młotka
- Montaż wykonaj przy użyciu klucza dynamometrycznego — gwarantuje to prawidłowy moment dokręcania
- Po rozprężeniu kotwy podkładka pod nakrętkę powinna być silnie dociśnięta do mocowanego elementu
- Parametrów zawartych w Aprobacie Technicznej AT-15-7574/2008 nie wolno przekraczać
Zastosowanie w instalacjach fotowoltaicznych: Kotwa pierścieniowa PSRe M16 doskonale sprawdza się przy mocowaniu konstrukcji wsporczych pod panele PV do fundamentów betonowych, stóp i ław. Gwint M16 zapewnia wysoką nośność połączenia, niezbędną przy obciążeniach wiatrowych działających na instalacje naziemne i na dachach płaskich.
