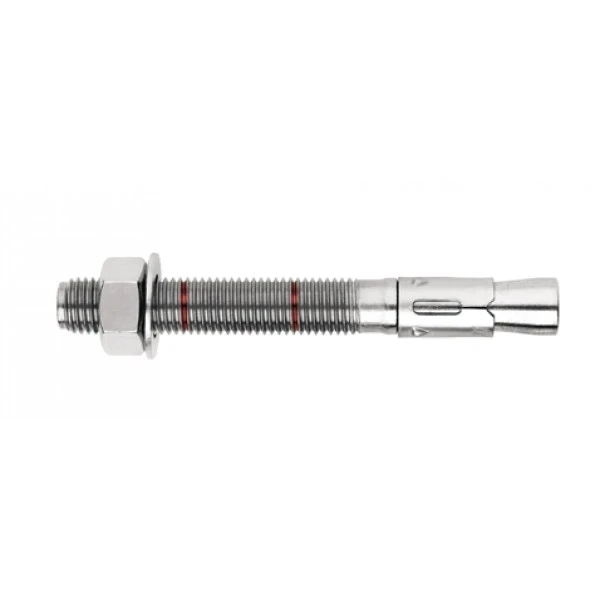

Dromet kotwa pierścieniowa rozporowa PSRe M6x100/42 ocynkowana

Kotwa pierścieniowa PSRe M6x100/42 marki Dromet to sprawdzone rozwiązanie do trwałego mocowania profili, konstrukcji metalowych, krat, poręczy, maszyn i innych elementów wyposażenia budowlanego. Konstrukcja pierścieniowa z nakrętką i podkładką zapewnia pewne rozprężenie w otworze montażowym oraz równomierny docisk mocowanego elementu do podłoża.

Kotwa przeznaczona jest do stosowania w podłożach z betonu niezarysowanego min. klasy B20, kamienia naturalnego o zbitej strukturze oraz cegły pełnej. Dzięki certyfikacji ETA 05/0242, oznaczeniu CE oraz krajowej aprobacie AT-15-7574/2008 produkt spełnia najwyższe wymagania jakościowe i może być stosowany w odpowiedzialnych połączeniach konstrukcyjnych.

Parametry techniczne

Certyfikaty i aprobaty

Schemat montażu i wymiary

Rysunek przekrojowy ilustruje sposób osadzenia kotwy w podłożu betonowym. Oznaczenia na schemacie odpowiadają następującym parametrom:

Zalecenia montażowe

Otwór montażowy należy wywiercić prostopadle do płaszczyzny podłoża, a następnie dokładnie oczyścić z pyłu i odpadów wiercenia. Łącznik powinien dać się wprowadzić do otworu za pomocą lekkich uderzeń młotka. Dokręcanie nakrętki należy wykonać przy użyciu klucza dynamometrycznego — po rozprężeniu kotwy podkładka pod nakrętkę musi być silnie dociśnięta do mocowanego elementu. Wszystkie dopuszczalne obciążenia i parametry montażowe zawiera Aprobata Techniczna AT-15-7574/2008 — nie należy przekraczać podanych w niej wartości.

Zastosowanie
