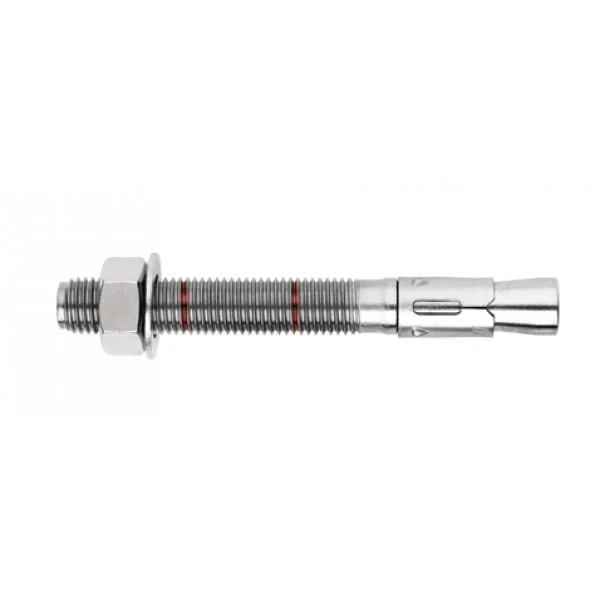

Dromet kotwa pierścieniowa rozporowa PSRe M6x70/12 ocynkowana
Wystaw opinię o produkcie
Kotwa pierścieniowa PSRe M6x70 Dromet, ocynkowana elektrolitycznie, ze stali konstrukcyjnej. Długość 70 mm, głębokość zakotwienia 55 mm, średnica wiercenia 6 mm, waga 15 g. Do betonu niezarysowanego, kamienia naturalnego i cegły pełnej. ETA 05/0242, CE, AT-15-7574/2008.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-010
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M6
- Długość [mm] 70
Opis
Dromet kotwa pierścieniowa rozporowa PSRe M6x70 mm ocynkowana do betonu
Kotwa pierścieniowa PSRe M6×70 marki Dromet to niezawodny łącznik mechaniczny o konstrukcji pierścieniowej, przeznaczony do trwałego mocowania w betonie niezarysowanym, kamieniu naturalnym o zbitej strukturze oraz cegle pełnej. Dzięki kompaktowym wymiarom i wadze zaledwie 15 g idealnie sprawdza się przy montażu lekkich elementów konstrukcyjnych — profili, wsporników, uchwytów i osprzętu instalacyjnego.
Kotwa posiada Europejską Aprobatę Techniczną ETA 05/0242, certyfikat CE oraz krajową aprobatę AT-15-7574/2008, co gwarantuje zgodność z wymaganiami norm europejskich i potwierdza dopuszczenie do stosowania w obiektach budowlanych.
Zastosowanie
Kotwa PSRe jest dedykowana do mocowania profili i konstrukcji metalowych, krat pomostowych, poręczy, maszyn oraz innych elementów konstrukcji i wyposażenia obiektu. Podłoże musi być wykonane z betonu niezarysowanego min. klasy B20 (C16/20), kamienia naturalnego o zbitej strukturze lub cegły pełnej.
Parametry techniczne
- Oznaczenie: PSRe 6x70/12
- Gwint: M6
- Średnica wiercenia (fi): 6 mm
- Długość całkowita (L): 70 mm
- Grubość mocowanego elementu (E): 12 mm
- Głębokość zakotwienia (F): 55 mm
- Głębokość otworu (D): 100 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,015 kg
- EAN: 5907518660977
- Jednostka sprzedaży: sztuka
Schemat montażu i oznaczenia wymiarowe
Rysunek przekrojowy przedstawia prawidłowy montaż kotwy w podłożu betonowym z oznaczeniami kluczowych parametrów:
- M — średnica gwintu
- L — długość całkowita kotwy
- D — minimalna głębokość otworu montażowego
- F — głębokość zakotwienia w podłożu
- E — grubość mocowanego elementu (wystający odcinek)
- H — średnica otworu w betonie
Zalecenia montażowe
- Otwór montażowy należy wywiercić prostopadle do płaszczyzny podłoża i dokładnie oczyścić
- Kotwa powinna dać się wprowadzić w otwór za pomocą lekkich uderzeń młotka
- Dokręcanie nakrętki wykonywać wyłącznie kluczem dynamometrycznym
- Po rozprężeniu kotwy podkładka pod nakrętkę musi być silnie dociśnięta do mocowanego elementu
- Parametrów zawartych w aprobacie technicznej AT-15-7574/2008 nie należy przekraczać
Certyfikaty i dopuszczenia
- Europejska Aprobata Techniczna: ETA 05/0242
- Certyfikat: CE
- Krajowa aprobata techniczna: AT-15-7574/2008
