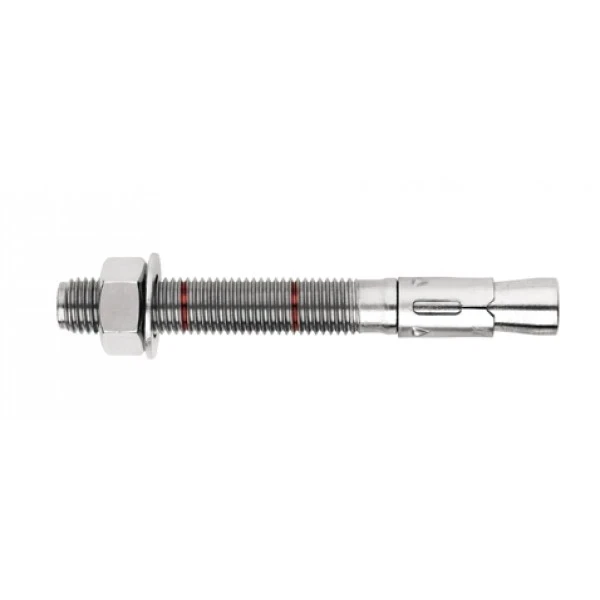

Dromet kotwa pierścieniowa rozporowa PSRe M8x130/60 ocynkowana
Wystaw opinię o produkcie
Kotwa pierścieniowa rozporowa PSRe M8x130/60 marki Dromet, stal konstrukcyjna, ocynk elektrolityczny. Gwint M8, długość 130 mm, głębokość zakotwienia 65 mm, waga 0,046 kg. Do betonu niezarysowanego min. B20, kamienia naturalnego i cegły pełnej. ETA 05/0242, CE, AT-15-7574/2008.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-014
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M8
- Długość [mm] 130
Opis
Dromet kotwa pierścieniowa rozporowa PSRe M8x130/60 stalowa ocynkowana
Kotwa pierścieniowa PSRe 8x130/60 marki Dromet to sprawdzone rozwiązanie do trwałego mocowania profili montażowych, konstrukcji metalowych, krat, poręczy, maszyn oraz innych elementów wyposażenia obiektów. Została zaprojektowana do podłoży z betonu niezarysowanego min. B20, kamienia naturalnego o zbitej strukturze oraz cegły pełnej — typowych podłoży spotykanych na budowach fotowoltaicznych, przemysłowych i infrastrukturalnych.
Konstrukcja pierścieniowa z nakrętką i podkładką zapewnia pewne rozprężenie w otworze montażowym i wysoką nośność. Kotwa wykonana jest ze stali konstrukcyjnej z zabezpieczeniem antykorozyjnym w postaci ocynku elektrolitycznego, co gwarantuje odporność na korozję w warunkach wewnętrznych i umiarkowanie wilgotnych.
Certyfikaty i aprobaty
Kotwa posiada Europejską Aprobatę Techniczną ETA 05/0242 oraz certyfikat CE, a także jest objęta krajową aprobatą AT-15-7574/2008. Dzięki temu może być stosowana w odpowiedzialnych zamocowaniach konstrukcyjnych, w których wymagana jest udokumentowana nośność i zgodność z normami.
Parametry techniczne
- Oznaczenie: PSRe 8x130/60
- Gwint: M8
- Średnica wiercenia (fi): 8 mm
- Długość całkowita (L): 130 mm
- Grubość mocowanego elementu (E): 60 mm
- Głębokość zakotwienia (F): 65 mm
- Głębokość otworu (D): 100 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,046 kg
- EAN: 5907518696792
- Jednostka sprzedaży: sztuka
Schemat montażu i oznaczenia wymiarowe
Rysunek przekrojowy ilustruje prawidłowe osadzenie kotwy w podłożu betonowym. Kluczowe wymiary montażowe oznaczone na schemacie:
- M — średnica gwintu kotwy
- E — grubość mocowanego elementu (dystans od powierzchni podłoża do nakrętki)
- F — głębokość zakotwienia w podłożu
- L — całkowita długość kotwy
- D — minimalna głębokość wywierconego otworu
- H — średnica wywierconego otworu
Zalecenia montażowe
- Otwór montażowy należy wykonać prostopadle do płaszczyzny podłoża i dokładnie oczyścić z pyłu
- Kotwę wprowadzić w otwór za pomocą lekkich uderzeń młotka
- Dokręcanie wykonać przy użyciu klucza dynamometrycznego — nie przekraczać momentu obrotowego podanego w aprobacie
- Po rozprężeniu kotwy podkładka pod nakrętkę musi być silnie dociśnięta do mocowanego elementu
- Parametry montażowe i nośności zgodnie z Aprobatą Techniczną AT-15-7574/2008 — nie należy ich przekraczać
Zastosowanie w instalacjach fotowoltaicznych
Kotwa PSRe M8 jest chętnie wykorzystywana przez ekipy instalacyjne do kotwienia konstrukcji wsporczych PV w stropach, ścianach i fundamentach betonowych. Dzięki certyfikacji ETA i CE stanowi wiarygodne zamocowanie, które spełnia wymagania projektowe i ułatwia odbiory techniczne instalacji.
