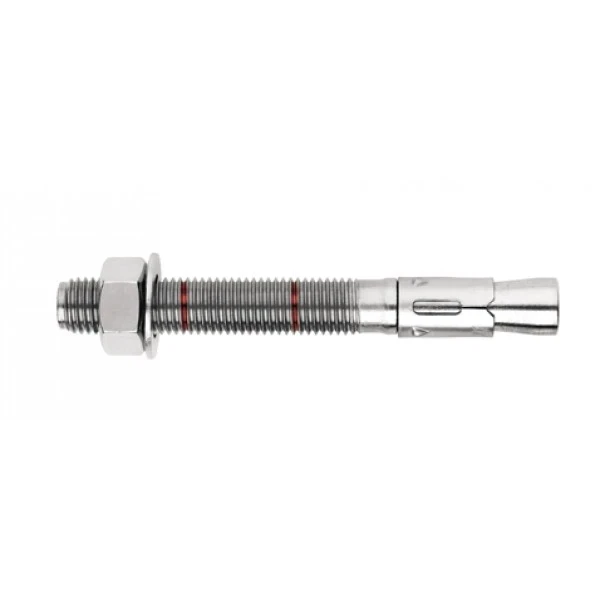

Dromet kotwa pierścieniowa rozporowa PSRe M8x75/5 ocynkowana
Wystaw opinię o produkcie
Kotwa pierścieniowa PSRe 8x75/5 marki Dromet, ocynkowana elektrolitycznie, ze stali konstrukcyjnej. Do betonu niezarysowanego min. B20, kamienia naturalnego i cegły pełnej. Gwint M8, długość 75 mm, głębokość osadzenia 65 mm, waga 0,03 kg. Certyfikaty ETA 05/0242, CE, AT-15-7574/2008.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-016
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M8
- Długość [mm] 75
Opis
Dromet kotwa pierścieniowa rozporowa PSRe M8x75 mm ocynkowana do betonu
Kotwa pierścieniowa PSRe 8×75/5 marki Dromet to sprawdzony element zamocowań mechanicznych przeznaczony do trwałego mocowania konstrukcji w betonie niezarysowanym min. B20, kamieniu naturalnym o zbitej strukturze oraz cegle pełnej. Dzięki konstrukcji pierścieniowej z nakrętką i podkładką łącznik zapewnia wysoką nośność i pewne przenoszenie obciążeń — idealny wybór przy montażu profili i konstrukcji metalowych, krat pomostowych, poręczy, maszyn oraz elementów wyposażenia obiektu.
Kotwa jest wykonana ze stali konstrukcyjnej z zabezpieczeniem antykorozyjnym w postaci ocynku elektrolitycznego, co gwarantuje odporność na korozję w warunkach wewnętrznych i umiarkowanie wilgotnych. Produkt posiada Europejską Aprobatę Techniczną ETA 05/0242, certyfikat CE oraz krajową aprobatę AT-15-7574/2008 — spełnia najwyższe wymagania normowe dla zamocowań w budownictwie.
Parametry techniczne
- Oznaczenie: PSRe 8x75/5
- Gwint: M8
- Średnica wiercenia (fi): 8 mm
- Długość całkowita (L): 75 mm
- Grubość mocowanego elementu (E): 5 mm
- Głębokość zakotwienia (F): 65 mm
- Głębokość otworu (D): 100 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,03 kg
- EAN: 5902706873009
- Jednostka sprzedaży: sztuka
Schemat montażu i wymiary
Rysunek przekrojowy przedstawia prawidłowy sposób osadzenia kotwy w podłożu betonowym. Kluczowe wymiary montażowe oznaczone na schemacie:
- M — średnica gwintu (M8)
- E — grubość mocowanego elementu (5 mm)
- F — głębokość osadzenia w podłożu (65 mm)
- L — długość całkowita kotwy (75 mm)
- D — minimalna głębokość otworu montażowego (100 mm)
- H — średnica otworu wiertniczego
Zalecenia montażowe
- Otwór montażowy należy wywiercić prostopadle do płaszczyzny podłoża i dokładnie oczyścić z pyłu
- Kotwę wprowadzić do otworu za pomocą lekkich uderzeń młotka
- Montaż dokręcić przy użyciu klucza dynamometrycznego — zapewnia to prawidłowy moment dokręcenia
- Po rozprężeniu kotwy podkładka pod nakrętkę musi być silnie dociśnięta do mocowanego elementu
- Parametrów zawartych w Aprobacie Technicznej AT-15-7574/2008 nie należy przekraczać
Zastosowania
Kotwa pierścieniowa PSRe sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe mocowanie do podłoży mineralnych. Typowe zastosowania obejmują:
- Montaż profili i konstrukcji metalowych (w tym podkonstrukcji pod instalacje PV)
- Mocowanie krat pomostowych i poręczy
- Kotwienie maszyn i urządzeń do posadzek betonowych
- Montaż elementów wyposażenia obiektu w budynkach użyteczności publicznej
Certyfikacja ETA i CE oraz krajowa aprobata techniczna sprawiają, że kotwa Dromet PSRe jest akceptowana przez inspektorów nadzoru budowlanego i może być stosowana w projektach wymagających udokumentowanej nośności zamocowań.
