Dromet kotwa pierścieniowa rozporowa PSRe M8x90/20 ocynkowana

Przejdź do sekcji Opinie

Kotwa pierścieniowa rozporowa Dromet PSRe M8x90/20, ocynkowana elektrolitycznie. Stal konstrukcyjna, gwint M8, długość 90 mm, głębokość zakotwienia 65 mm, waga 0,034 kg. Do betonu niezarysowanego min. B20, kamienia naturalnego i cegły pełnej. Certyfikat CE, ETA 05/0242, AT-15-7574/2008.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1,98 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Rodzaj gwintu M8
  • Długość [mm] 90

Opis

Dromet kotwa pierścieniowa rozporowa PSRe M8x90/20 ocynkowana do betonu

Kotwa pierścieniowa rozporowa Dromet PSRe M8x90/20 to sprawdzone rozwiązanie do trwałego mocowania konstrukcji w podłożach betonowych. Przeznaczona do profesjonalnego montażu profili, konstrukcji metalowych, krat pomostowych, poręczy, maszyn i innych elementów wyposażenia obiektu. Dzięki posiadanej Europejskiej Aprobacie Technicznej ETA 05/0242, certyfikatowi CE oraz krajowej aprobacie AT-15-7574/2008 gwarantuje zgodność z wymaganiami norm budowlanych i pełną odpowiedzialność projektową.

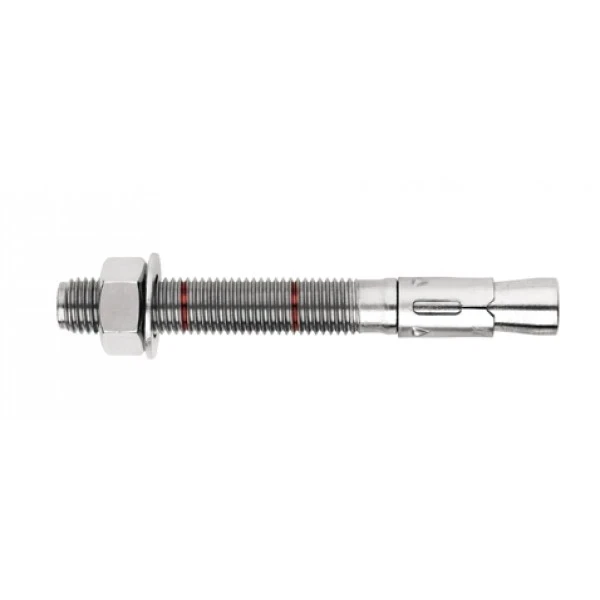

Kotwa pierścieniowa rozporowa Dromet PSRe M8x90/20 – widok produktu
Kotwa pierścieniowa rozporowa Dromet PSRe M8x90/20 – widok produktu

Konstrukcja i materiał

Kotwa PSRe posiada konstrukcję pierścieniową zapewniającą równomierne rozprężenie w otworze montażowym i wysoką nośność zakotwienia. Wykonana ze stali konstrukcyjnej z zabezpieczeniem antykorozyjnym w postaci cynku elektrolitycznego. W zestawie nakrętka i podkładka — kotwa jest gotowa do natychmiastowego montażu bez konieczności dokupowania dodatkowych elementów.

Zastosowanie

Kotwa przeznaczona do mocowania w podłożach z betonu niezarysowanego min. klasy B20 (C16/20), kamienia naturalnego o zbitej strukturze oraz cegły pełnej. Idealna do instalacji konstrukcji wsporczych pod panele fotowoltaiczne, montażu szyn montażowych, mocowania słupków balustrad, fundamentowania urządzeń oraz wszelkich połączeń wymagających wysokiej nośności i certyfikacji.

Schemat montażowy kotwy pierścieniowej PSRe w betonie z oznaczeniem wymiarów M, E, F, L, D, H
Schemat montażowy kotwy pierścieniowej PSRe w betonie z oznaczeniem wymiarów M, E, F, L, D, H

Wymiary i parametry techniczne

  • Oznaczenie: PSRe 8x90/20
  • Gwint: M8
  • Średnica wiercenia (fi): 8 mm
  • Długość całkowita (L): 90 mm
  • Grubość mocowanego elementu (E): 20 mm
  • Głębokość zakotwienia (F): 65 mm
  • Głębokość otworu (D): 100 mm
  • Materiał: stal konstrukcyjna, ocynk elektrolityczny
  • Konstrukcja: pierścieniowa z nakrętką i podkładką
  • Waga: 0,034 kg
  • EAN: 5907518688612
  • Jednostka sprzedaży: sztuka

Oznaczenia wymiarowe na schemacie: M — gwint, E — grubość mocowanego elementu (część wystająca), F — głębokość zakotwienia, L — długość całkowita kotwy, D — głębokość otworu w betonie, H — średnica otworu montażowego.

Certyfikaty i aprobaty

  • Europejska Aprobata Techniczna: ETA 05/0242
  • Certyfikat: CE
  • Krajowa aprobata techniczna: AT-15-7574/2008

Zalecenia montażowe

Otwór montażowy należy wykonać prostopadle do płaszczyzny podłoża oraz dokładnie oczyścić z pyłu wiertniczego. Łącznik powinien dać się wprowadzić do otworu za pomocą lekkich uderzeń młotka. Montaż należy wykonać przy użyciu klucza dynamometrycznego — zapewnia to właściwy moment dokręcenia i prawidłowe rozprężenie kotwy. Po rozprężeniu łącznika podkładka pod nakrętkę powinna być silnie dociśnięta do mocowanego elementu. Parametrów zawartych w Aprobacie Technicznej AT-15-7574/2008 nie należy przekraczać.
