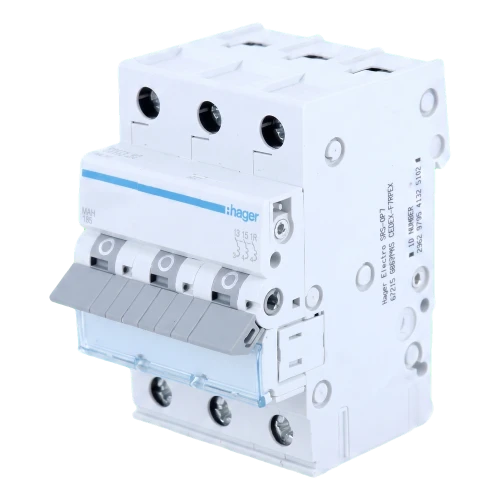

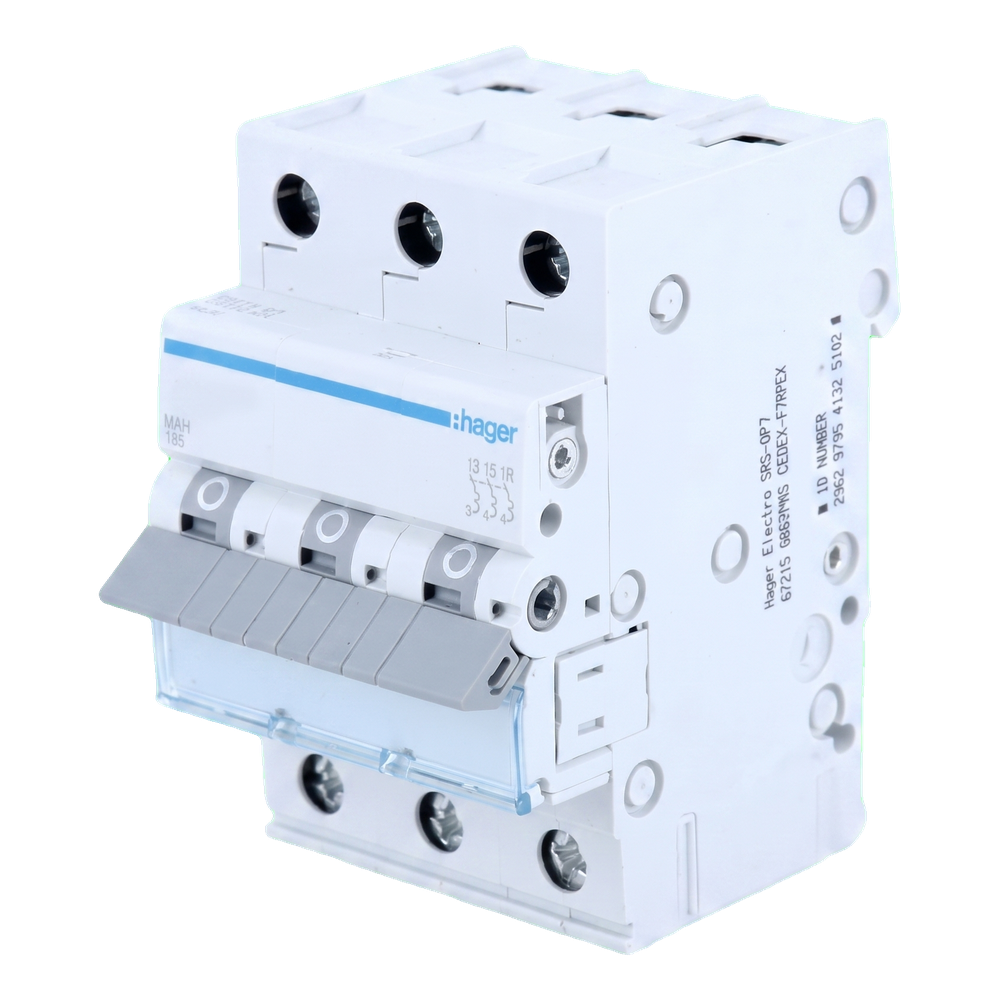

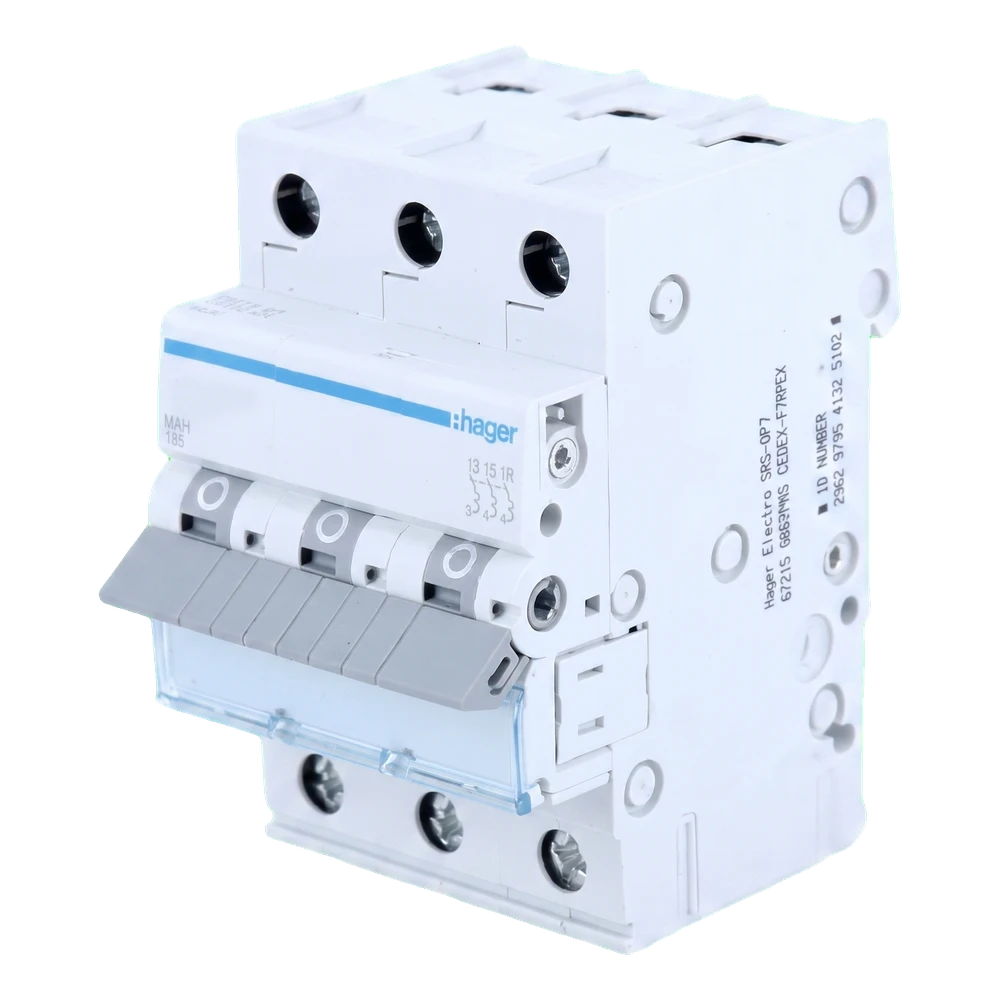

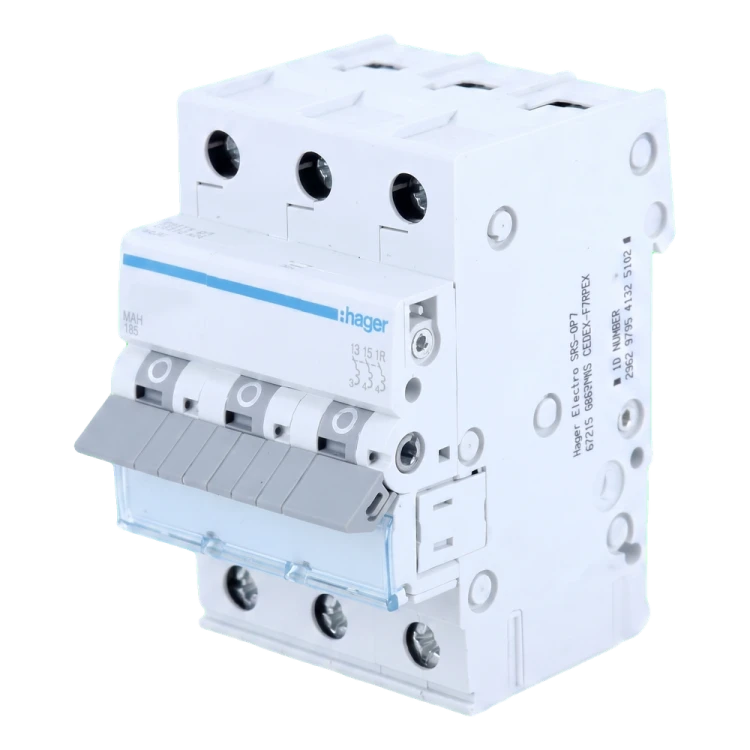

Hager MBN306E – wyłącznik nadprądowy B 6A 3P 6kA
Wystaw opinię o produkcie
Wyłącznik nadprądowy Hager MBN306E, trójbiegunowy, charakterystyka B, 6 A, 6 kA. Montaż na szynie DIN, 3 moduły (52,5 mm). Napięcie 230/400 V AC, IP20. Zaciski śrubowe: przewód sztywny 1–25 mm², elastyczny 1–16 mm². Wymiary 70 × 83 × 17,5 mm, waga 0,299 kg. Norma EN 60898-1.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakterystyka wyzwalania B
- Typ wyłącznika nadprądowy
- Prąd znamionowy [A] 6A
- Liczba biegunów 3P
- Zdolność zwarciowa [kA] 6 kA
- Marka HAGER
Opis
Hager MBN306E – wyłącznik nadprądowy B 6A 3P 6kA
Hager MBN306E to trójbiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 6 A, przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć do 6 kA. Charakterystyka B z opóźnionym wyzwalaniem sprawia, że urządzenie doskonale sprawdza się w obwodach zasilających odbiorniki o niewielkich prądach rozruchowych — oświetlenie, gniazda, czujniki czy instalacje sterowania.
Wyłącznik montowany jest na szynie DIN i zajmuje 3 moduły (52,5 mm). Zaciski śrubowe przyjmują przewody sztywne o przekroju od 1 do 25 mm² oraz przewody elastyczne od 1 do 16 mm², co zapewnia wygodę podłączenia zarówno w rozdzielnicach mieszkaniowych, jak i przemysłowych.
Budowa wyłącznika
- Dźwignia napędowa do ręcznego załączania i wyłączania
- Zamek blokujący mechanizm łączeniowy
- Styki stały i ruchomy zapewniające pewne łączenie
- Zaciski przyłączeniowe ze śrubą
- Wyzwalacz termobimetalowy — ochrona przeciążeniowa
- Wyzwalacz elektromagnetyczny — ochrona zwarciowa
- Komora gaszeniowa do skutecznego tłumienia łuku elektrycznego
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | Hager |
| Model | MBN306E |
| Charakterystyka wyzwalania | B |
| Prąd znamionowy | 6 A |
| Liczba biegunów | 3P |
| Znamionowa zwarciowa zdolność łączeniowa Icn | 6 kA |
| Prąd znamionowy wyłączalny zwarciowy roboczy Ics | 6 kA |
| Napięcie znamionowe łączeniowe Ue | 230 / 400 V |
| Typ napięcia zasilającego | AC |
| Częstotliwość znamionowa | 50 / 60 Hz |
| Znamionowe napięcie izolacji Ui | 500 V |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4000 V |
| Maksymalna strata mocy na biegun | 3 W |
| Całkowite straty mocy dla prądu znamionowego | 3,8 W |
| Straty mocy na biegun dla prądu znamionowego | 1,3 W |
| Wytrzymałość elektryczna | 4000 cykli |
| Wytrzymałość mechaniczna | 20 000 cykli |
| Rodzaj połączenia | ze śrubą |
| Moment dokręcający | 2,8 Nm |
| Przekrój przewodu sztywnego (drut) | 1 – 25 mm² |
| Przekrój przewodu elastycznego (linka) | 1 – 16 mm² |
| Stopień ochrony | IP20 |
| Wymiary (szer. × wys. × gł.) | 70 × 83 × 17,5 mm |
| Waga | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Pliki do pobrania
Deklaracja zgodności.pdf
971.13 kB
Deklaracja zgodności
Karta produktu.pdf
253.84 kB
Karta produktu
Rodzina produktów wyłącznik nadprądowy MCB MBN306E HAGER.pdf
1.08 MB
Rodzina produktów wyłącznik nadprądowy MCB MBN306E HAGER
