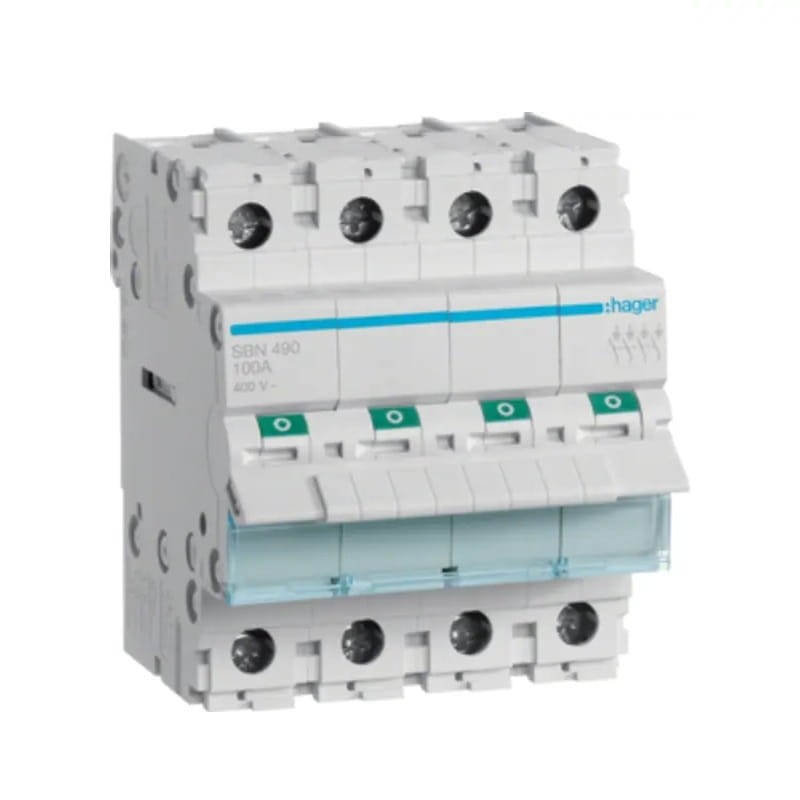

Hager Rozłącznik Izolacyjny 3-Fazowy 4P 100A 400V AC

Przejdź do sekcji Opinie

Rozłącznik modułowy izolacyjny 4P 100A 400VAC SBN490 HAGER to typ łącznika elektrycznego, który pełni kilka funkcji: przewodzi prąd w warunkach znamionowych oraz podczas przetężeń (w tym zwarcia przez określony czas), rozłącza obwód zarówno w warunkach znamionowych, jak i zakłóceniowych, a także izoluje, spełniając wymagania dotyczące własności izolacyjnych dla bezpiecznej pracy urządzenia.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 158,03 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] rozlaczniki-izolacyjne #95

  • Zastosowanie AC (sieciowy)
  • Typ rozłącznika izolacyjny
  • Prąd znamionowy [A] 100A
  • Liczba biegunów 4P
  • Napięcie znamionowe [V] 400V AC
  • Marka HAGER

Opis

Rozłącznik izolacyjny 3-fazowy 4P 100A 400V AC SBN490 HAGER

Rozłącznik modułowy izolacyjny 4P 100A 400VAC SBN490 HAGER to typ łącznika elektrycznego, który pełni kilka funkcji: przewodzi prąd w warunkach znamionowych oraz podczas przetężeń (w tym zwarcia przez określony czas), rozłącza obwód zarówno w warunkach znamionowych, jak i zakłóceniowych, a także izoluje, spełniając wymagania dotyczące własności izolacyjnych dla bezpiecznej pracy urządzenia.

Każdy rozłącznik modułowy izolacyjny firmy HAGER posiada zielone/czerwone pola na dźwigni napędu, które zapewniają czytelną wizualizację pozycji rozłącznika. Aparat SBN463 wykonany jest z trwałego tworzywa sztucznego i jest przystosowany do pracy w temperaturach od -20ºC do +50ºC.

SPECYFIKACJA

Producent
HAGER
Prąd znamionowy
100 A
Liczba biegunów
4 P
Napięcie znamionowe łączeniowe Ue (AC)
400 V
Częstotliwość znamionowa
50/60 Hz
Znamionowe napięcie izolacji Ui
440 V
Rodzaj wejścia napięcia 1
AC
Znamionowe napięcie udarowe wytrzymywane Uimp
6000 V
Obciążalność prądowa prądu przemiennego AC21 w kategorii A
100 A
Znamionowy prąd roboczy (AC23), kategoria A
40 A
Obciążalność prądowa prądu przemiennego AC21 w kategorii B
100 A
Dopuszczalne obciążenie prądem AC22 kategorii A
100 A
Dopuszczalne obciążenie prądem AC22 kategorii B
100 A
Znamionowy prąd roboczy (AC23), kategoria B
40 A
Prąd zwarciowy z bezpiecznikami gl-gG
1200 A
Zdolność zamykania przy 400 V w AC23A
1692 A
Znamionowy krótkotrwały prąd wytrzymywany 1s
1,2 kA
Obudowa zewnętrzna zasilana prądem cieplnym
100 A
Całkowite straty mocy dla prądu znamionowego
22 W
Straty mocy na biegun dla prądu znamionowego
5,5 W
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)
2500
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)
2500
Wytrzymałość mechaniczna (liczba cykli)
40 000
Przekrój przewodu elastycznego (linka) w zacisku
6 / 35 mm²
Przekrój przewodu sztywnego (drut) w zacisku
6 / 50 mm²
Moment dokręcający
3,6 Nm
Rodzaj podłączenia
ze śrubą
Liczba styków NO
4
Temperatura magazynowania
od -40ºC do +80ºC
Stopień ochrony
IP20
Wymiary
69 x 83 x 70 mm
Norma
IEC 60947-3
Dyrektywa europejska RoHs
zgodny
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2
2

Dostępna Konfiguracja

Kod produktu

Nr katalogowy
EAN
Model
GPV-401-120
next arrow image
SBN490/HAG
3250615510310
SBN490

Pliki do pobrania

File icon Deklaracja zgodności.pdf 138.74 kB

Deklaracja zgodności

File icon Karta produktu.pdf 272.95 kB

Karta produktu

File icon Rodzina produktów rozłącznik modułowy izolacyjny SBN490 HAGER.pdf 1.18 MB

Rodzina produktów rozłącznik modułowy izolacyjny SBN490 HAGER
