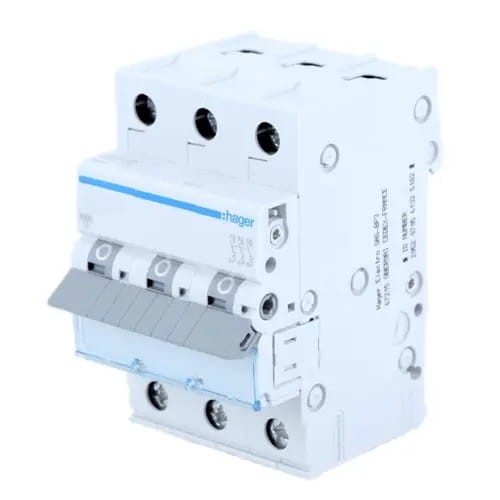

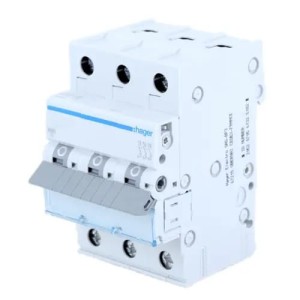

Hager Wyłącznik Nadprądowy B 25A 3P 6kA

Przejdź do sekcji Opinie

Wyłącznik nadprądowy B 25A 3P 6kA MBN325E marki HAGER znany również jako wyłącznik instalacyjny, jest kluczowym elementem każdej instalacji elektrycznej. Jego główną funkcją jest przerwanie ciągłości obwodu w momencie, gdy prąd przekroczy bezpieczną wartość dla danego obwodu.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 74,97 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakterystyka wyzwalania B
  • Typ wyłącznika nadprądowy
  • Prąd znamionowy [A] 25A
  • Liczba biegunów 3P
  • Zdolność zwarciowa [kA] 6 kA
  • Marka HAGER

Opis

Hager Wyłącznik Nadprądowy B 25A 3P 6kA

Wyłącznik nadprądowy B 25A 3P 6kA MBN325E marki HAGER znany również jako wyłącznik instalacyjny, jest kluczowym elementem każdej instalacji elektrycznej. Jego główną funkcją jest przerwanie ciągłości obwodu w momencie, gdy prąd przekroczy bezpieczną wartość dla danego obwodu.

Popularnie nazywany "eską", wyłącznik ten chroni przed skutkami przetężeń, takich jak przeciążenia i zwarcia, aż do 6kA. Wyłącznik instalacyjny typu B, model MBN325E, charakteryzuje się opóźnionym działaniem, co czyni go idealnym do ochrony odbiorników, które są niewrażliwe na przeciążenia termiczne i mają małe prądy rozruchowe.

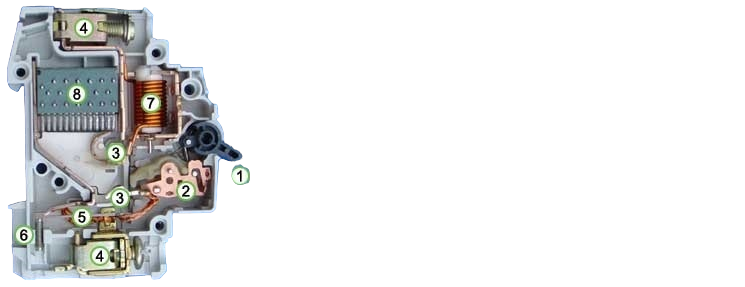

Budowa wyłącznika MBN325E:

  • 1 - dźwignia napędowa
  • 2 - zamek
  • 3 - styk stały i styk ruchomy
  • 4 - zaciski przyłączeniowe
  • 5 - wyzwalacz termobimetalowy (przeciążeniowy)
  • 6 - wkręt regulacyjny
  • 7 - wyzwalacz elektromagnetyczny (zwarciowy)
  • 8 - komora gaszeniowa (do gaszenia łuku elektrycznego)
Zdjęcie

Specyfikacja

Seria i typ
Wyłącznik nadprądowy MCB B 25A 3P 6kA MBN325E HAGER
Liczba biegunów chronionych
3
Liczba biegunów
3 P
Typ wyłącznika nadprądowego
B
Znamionowa zwarciowa zdolność łączeniowa Icn
6 kA
Napięcie znamionowe łączeniowe Ue
230 / 400 V
Częstotliwość znamionowa
50 / 60 Hz
Typ napięcia zasilającego
AC
Znamionowe napięcie izolacji Ui
500 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4000 V
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz
6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics
6 kA
Maksymalna strata mocy na biegun zgodnie ze standardem
4,5 W
Całkowite straty mocy dla prądu znamionowego
10,1 W
Straty mocy na biegun dla prądu znamionowego
3,5 W
Wytrzymałość elektryczna (liczba cykli)
4000 x
Wytrzymałość mechaniczna (liczba cykli)
20000 x
Moment dokręcający
2,8 Nm
Rodzaj połączenia
ze śrubą
Pojemność zacisku wejściowego / wyjściowego dla przewodu sztywnego (drut)
1/25 mm²
Pojemność zacisku wejściowego /wyjściowego dla przewodu elastycznego (linka)
1/16 mm²
Norma
EN 60898-1
Stopień ochrony
IP20
Wymiary
70 x 83 x 52,5 mm

Dostępna Konfiguracja

Kod produktu

Nr katalogowy
EAN
Model
GPV-401-72
next arrow image
MBN325E/HAG
3250614313080
MBN325E

Pliki do pobrania

File icon Karta produktu wyłącznik nadprądowy MCB MBN 325E HAGER.pdf 253.90 kB

Karta produktu wyłącznik nadprądowy MCB MBN 325E HAGER

File icon Rodzina produktów wyłącznik nadprądowy MCB MBN325E HAGER.pdf 1.08 MB

Rodzina produktów wyłącznik nadprądowy MCB MBN325E HAGER
