Hak do huśtawki z gwintem metrycznym ocynkowany M10×120 mm

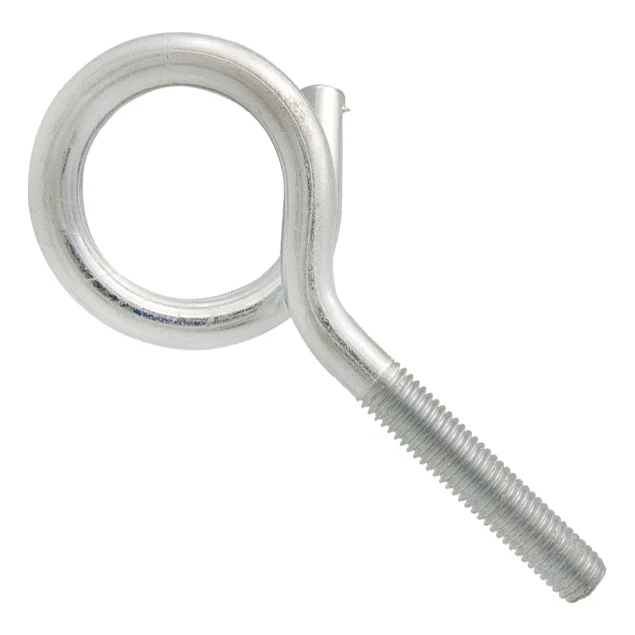

Pręt gwintowany zakończony zamkniętym pierścieniem z wysuniętym końcem – do wkręcania w gwint metryczny, np. przy zawieszaniu huśtawek i lin; stal klasy 5.8, ocynk galwaniczny

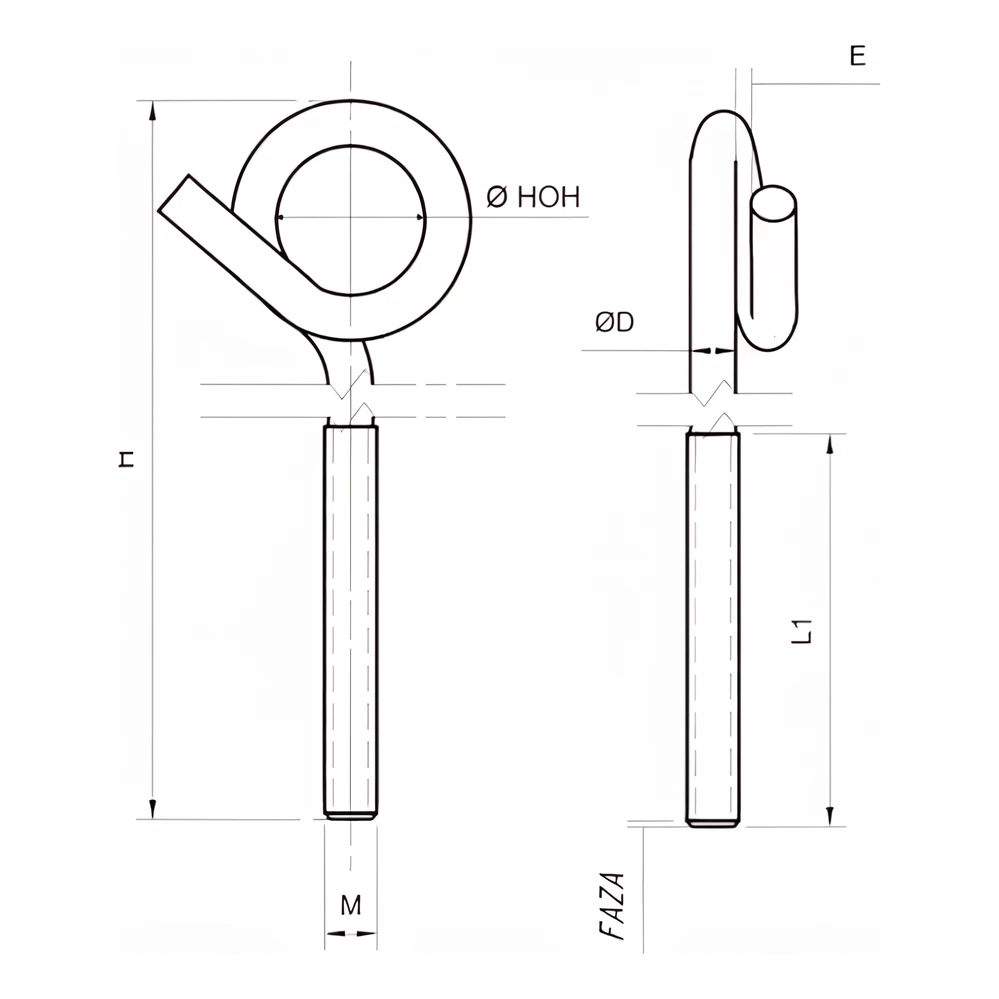

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Hak do huśtawki z gwintem metrycznym służy do zawieszania huśtawek, hamaków i lin. Ma postać pręta gwintowanego zakończonego zamkniętym pierścieniem z wysuniętym końcem. Wkręca się go w element z gwintem wewnętrznym, na przykład tuleję kotwy, nakrętkę lub otwór gwintowany.

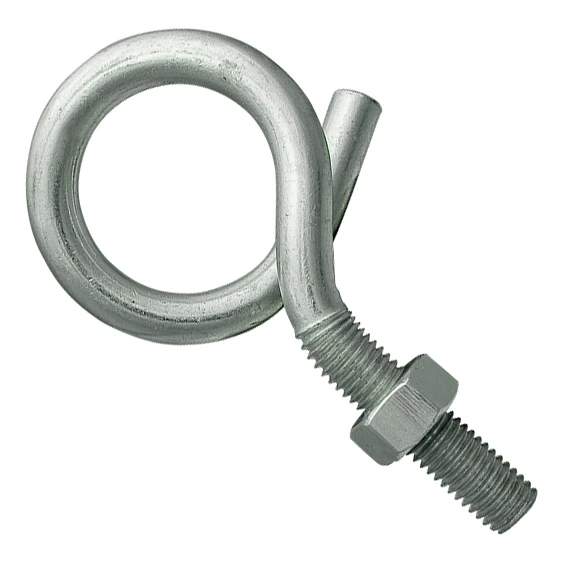

Oznaczenie M10 określa gwint metryczny haka — do niego należy dobrać gwint współpracującego elementu. Długość całkowita H wynosi 120 mm i jest mierzona od końca gwintu do najdalszego punktu giętej części. Długość gwintu L1 to 50 mm, a średnica zewnętrzna gięcia Dz wynosi 54 mm. Są to wartości nominalne według tabeli producenta. Hak wkręć na głębokość wymaganą przez element współpracujący, a gwint wystający poza ten element zabezpiecz nakrętką kontrującą. Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.

Materiał: stal. Klasa wytrzymałości: 5.8. Powłoka: ocynk galwaniczny. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Producent nie podaje nośności haka. Obciążenie dopuszczalne zależy od podłoża i sposobu zamocowania — określa je projekt lub producent kotwy. Haka nie stosuj do podnoszenia ładunków ani asekuracji osób.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz gwint współpracującego elementu do M10 – kotwa, nakrętka lub tuleja z gwintem wewnętrznym.
• ✓Wkręć hak na głębokość wymaganą przez element współpracujący (dostępny gwint: L1 = 50 mm); gwint wystający poza element zabezpiecz nakrętką kontrującą.
• ✓Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.
