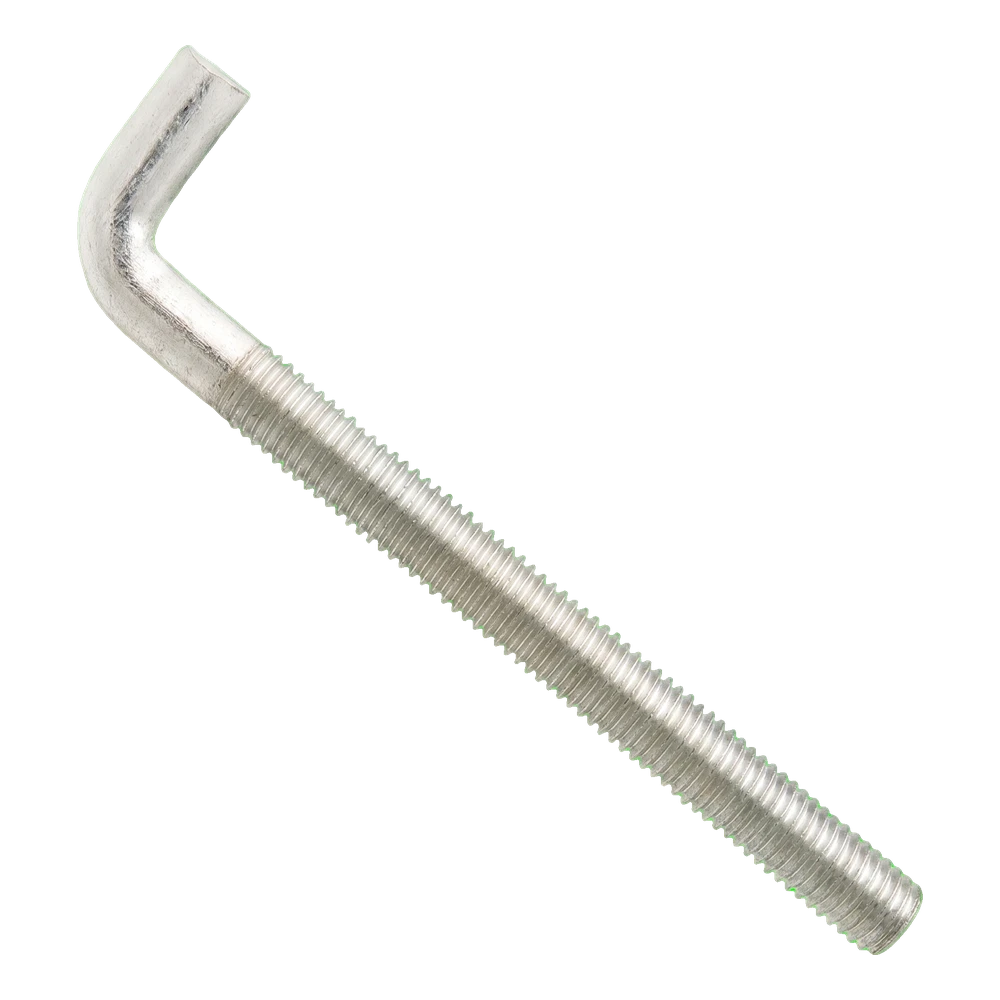

Hak kątowy z gwintem metrycznym ocynkowany M10×60 mm

Pręt gwintowany z końcem odgiętym pod kątem prostym – do wkręcania w gwint metryczny i podpierania lub zawieszania elementów; stal klasy 5.8, ocynk galwaniczny

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Hak kątowy z gwintem metrycznym to pręt gwintowany z końcem odgiętym pod kątem prostym. Służy do wkręcania w element z gwintem wewnętrznym oraz do podpierania lub zawieszania elementów, na przykład rur, listew i uchwytów.

Gwint haka ma rozmiar M10 — taki sam gwint wewnętrzny musi mieć tuleja kotwy, nakrętka lub otwór gwintowany. Długość całkowita H wynosi 60 mm i jest mierzona od końca gwintu do najdalszego punktu giętej części. Długość gwintu L1 to 35 mm, a długość odgięcia A — 30 mm. Są to wartości nominalne według tabeli producenta. Hak wkręć na głębokość wymaganą przez element współpracujący, a gwint wystający poza ten element zabezpiecz nakrętką kontrującą. Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.

Materiał: stal, klasa wytrzymałości: 5.8 (według danych producenta), powłoka: ocynk galwaniczny. Powłoka cynkowa chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Producent nie podaje nośności haka. Obciążenie dopuszczalne zależy od podłoża i sposobu zamocowania — określa je projekt lub producent kotwy. Haka nie stosuj do podnoszenia ładunków ani asekuracji osób.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz gwint współpracującego elementu do M10 – kotwa, nakrętka lub tuleja z gwintem wewnętrznym.
• ✓Wkręć hak na głębokość wymaganą przez element współpracujący (dostępny gwint: L1 = 35 mm); gwint wystający poza element zabezpiecz nakrętką kontrującą.
• ✓Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.
