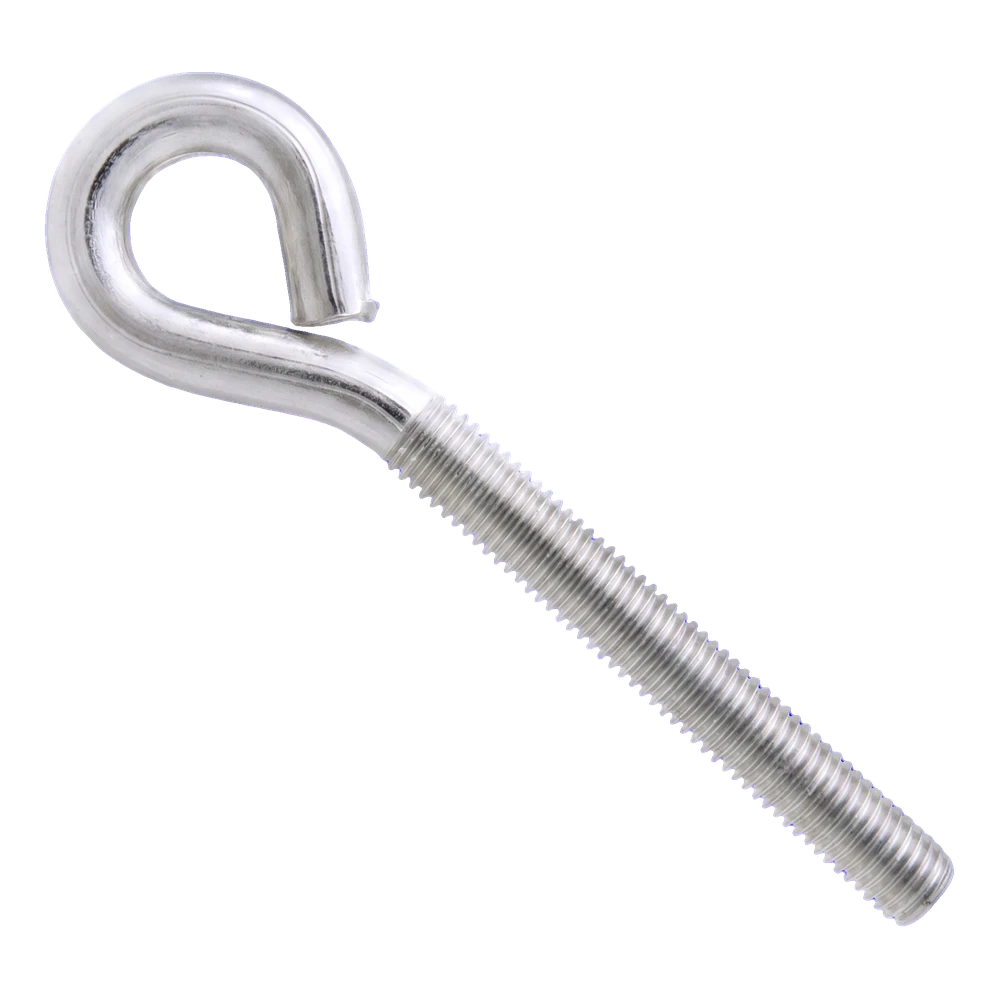

Hak oczkowy z gwintem metrycznym ocynkowany M6×80 mm

Pręt gwintowany zakończony zamkniętym oczkiem – do wkręcania w gwint metryczny i zawieszania lin, łańcuchów i elementów na karabińczyku; stal klasy 5.8, ocynk galwaniczny

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Hak oczkowy z gwintem metrycznym to pręt gwintowany zakończony zamkniętym oczkiem. Służy do zawieszania lin, linek, łańcuchów i elementów z karabińczykiem. Gwintowaną część wkręca się w element z gwintem wewnętrznym (tuleję kotwy, nakrętkę lub otwór gwintowany).

Oznaczenie M6 określa gwint metryczny haka – taki sam gwint wewnętrzny musi mieć tuleja kotwy, nakrętka lub otwór gwintowany. Długość całkowita H wynosi 80 mm i jest mierzona od końca gwintu do najdalszego punktu giętej części. Dostępna długość gwintu L1 to 51 mm, a średnica zewnętrzna gięcia Dz wynosi 20 mm. Są to wartości nominalne według tabeli producenta. Hak wkręć na głębokość wymaganą przez element współpracujący; wystający poza niego gwint zabezpiecz nakrętką kontrującą. Po montażu ustaw oczko w kierunku działania obciążenia i nie obciążaj haka bocznie na zgięciu.

Materiał wykonania to stal klasy wytrzymałości 5.8, a powłoka to ocynk galwaniczny. Powłoka cynkowa chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Producent nie podaje nośności haka, a podana klasa wytrzymałości dotyczy samej stali. Obciążenie dopuszczalne zależy od podłoża i sposobu zamocowania – określa je projekt lub producent kotwy. Haka nie stosuj do podnoszenia ładunków ani asekuracji osób.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz gwint współpracującego elementu do M6 – kotwa, nakrętka lub tuleja z gwintem wewnętrznym.
• ✓Wkręć hak na głębokość wymaganą przez element współpracujący (dostępny gwint: L1 = 51 mm); gwint wystający poza element zabezpiecz nakrętką kontrującą.
• ✓Po montażu ustaw oczko w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.
