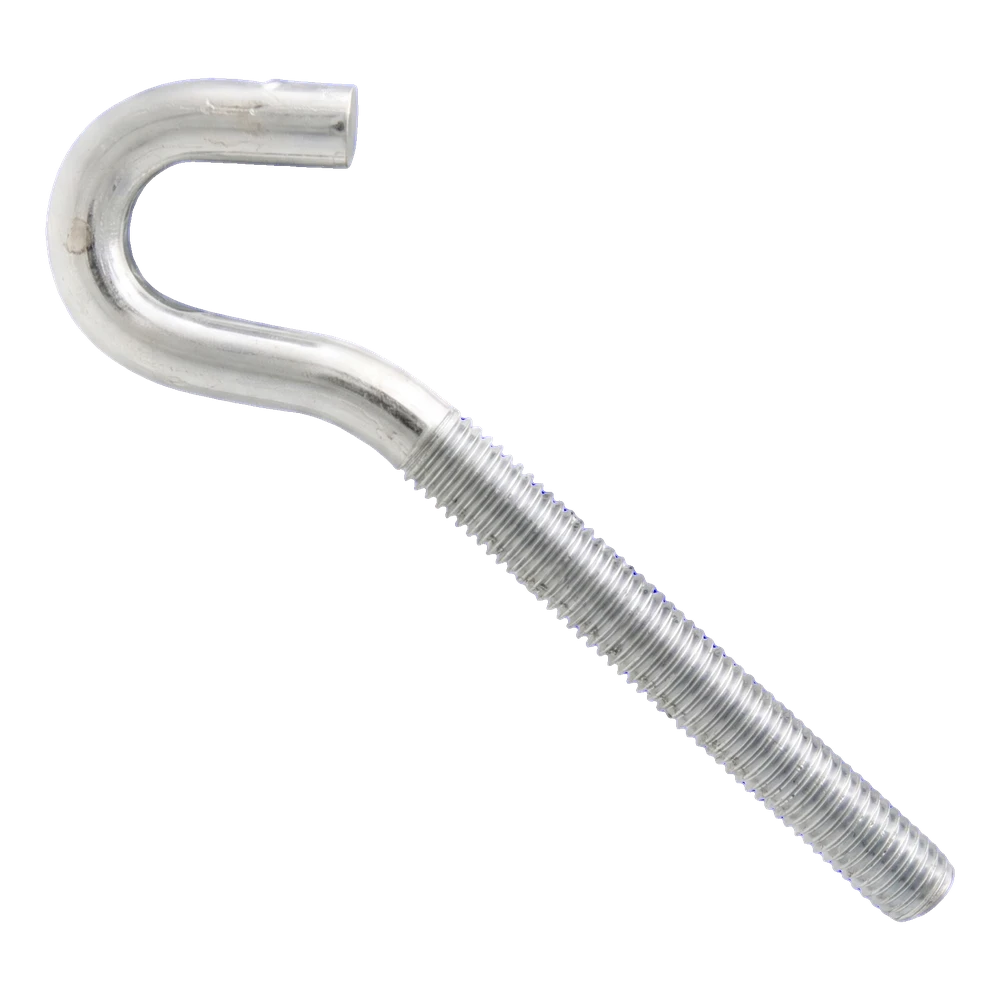

Hak otwarty z gwintem metrycznym ocynkowany M10×160 mm

Pręt gwintowany zakończony otwartym hakiem – do wkręcania w gwint metryczny i szybkiego zawieszania elementów; stal klasy 5.8, ocynk galwaniczny

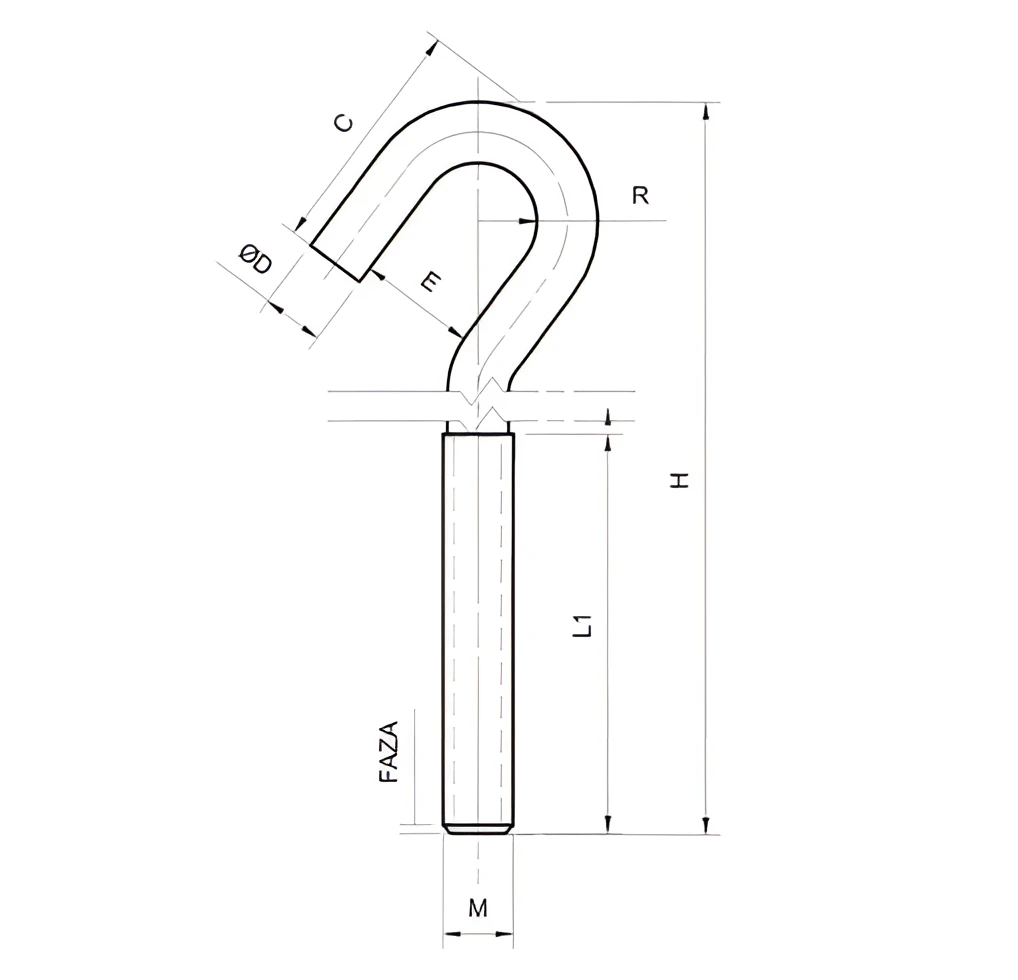

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Hak otwarty z gwintem metrycznym to pręt gwintowany zakończony otwartym hakiem. Służy do wkręcania w gwint metryczny i szybkiego zawieszania elementów, które mają być łatwo zdejmowane.

Oznaczenie M10 określa gwint haka — pasuje do tulei kotwy, nakrętki lub otworu z takim samym gwintem wewnętrznym. Długość całkowita H wynosi 160 mm i jest mierzona od końca gwintu do najdalszego punktu giętej części. L1 to długość gwintu: 115 mm, a Dz to średnica zewnętrzna gięcia: 35 mm. Są to wartości nominalne wg tabeli producenta. Hak wkręć na głębokość wymaganą przez element współpracujący, a gwint wystający poza element zabezpiecz nakrętką kontrującą. Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.

Materiał: stal, klasa wytrzymałości: 5.8, powłoka: ocynk galwaniczny. Powłoka cynkowa chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Producent nie podaje nośności haka — obciążenie dopuszczalne zależy od podłoża i sposobu zamocowania, a określa je projekt lub producent kotwy. Haka nie stosuj do podnoszenia ładunków ani asekuracji osób.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz gwint współpracującego elementu do M10 – kotwa, nakrętka lub tuleja z gwintem wewnętrznym.
• ✓Wkręć hak na głębokość wymaganą przez element współpracujący (dostępny gwint: L1 = 115 mm); gwint wystający poza element zabezpiecz nakrętką kontrującą.
• ✓Po montażu ustaw zakończenie w kierunku działania obciążenia; nie obciążaj haka bocznie na zgięciu.
