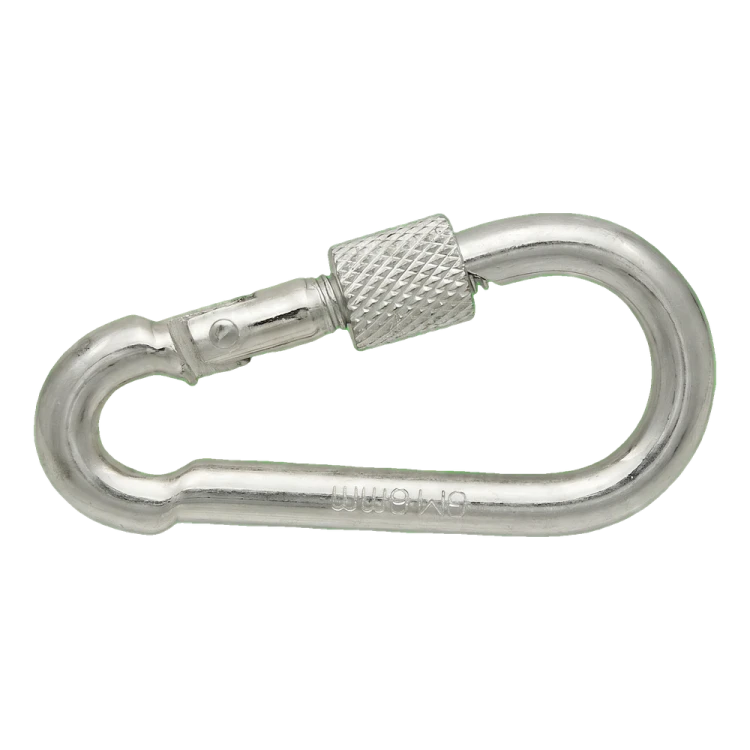

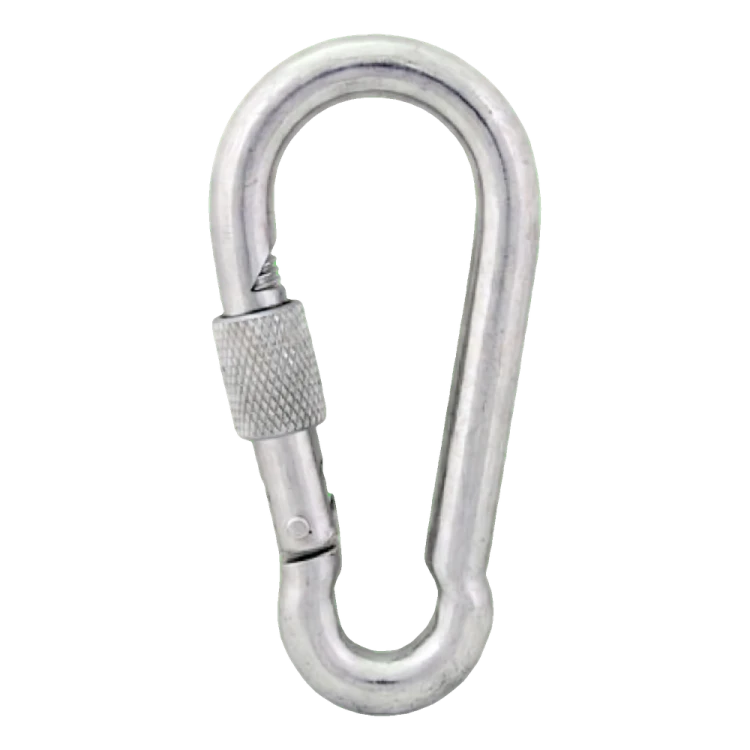

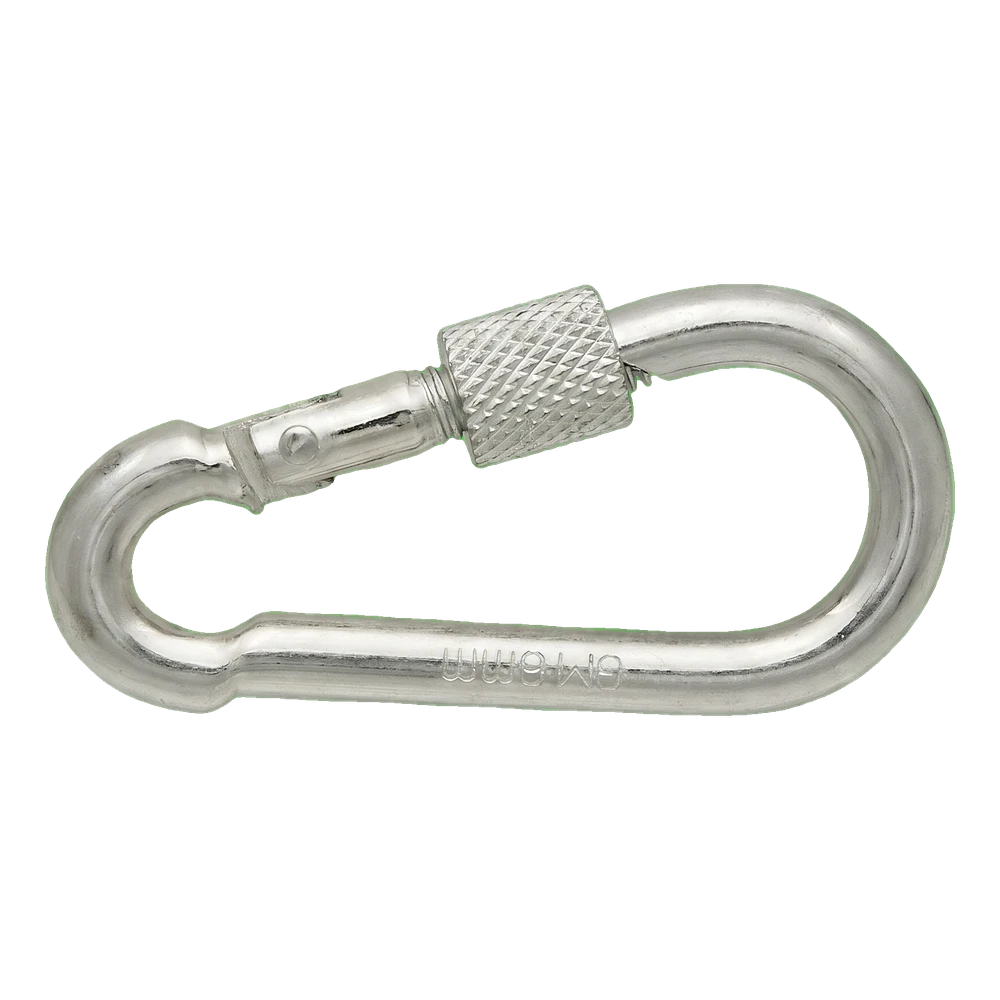

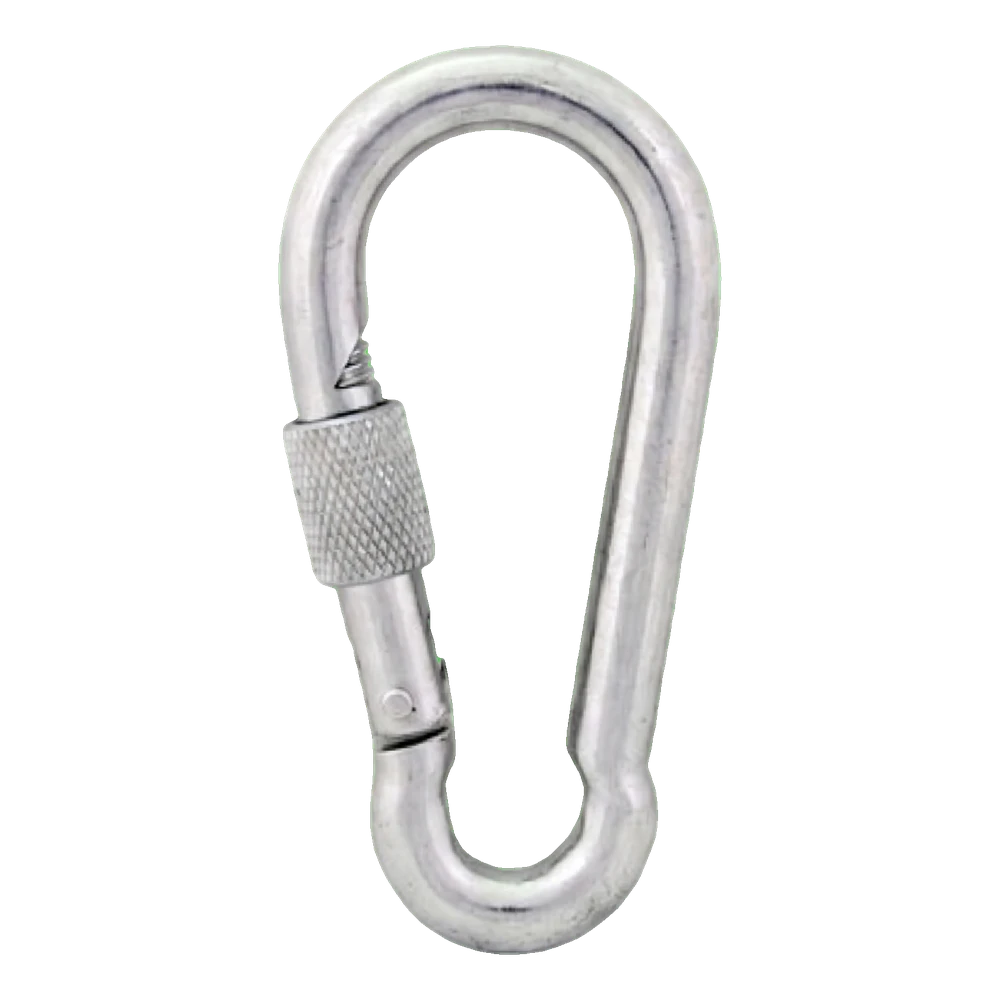

Karabińczyk z zabezpieczeniem ocynkowany 7×70 mm – nakrętka zabezpieczająca, DIN 5299 D

Karabińczyk ze sprężynową zapadką i nakrętką zabezpieczającą – zapadka po zakręceniu nie otworzy się przypadkowo; stal ocynkowana

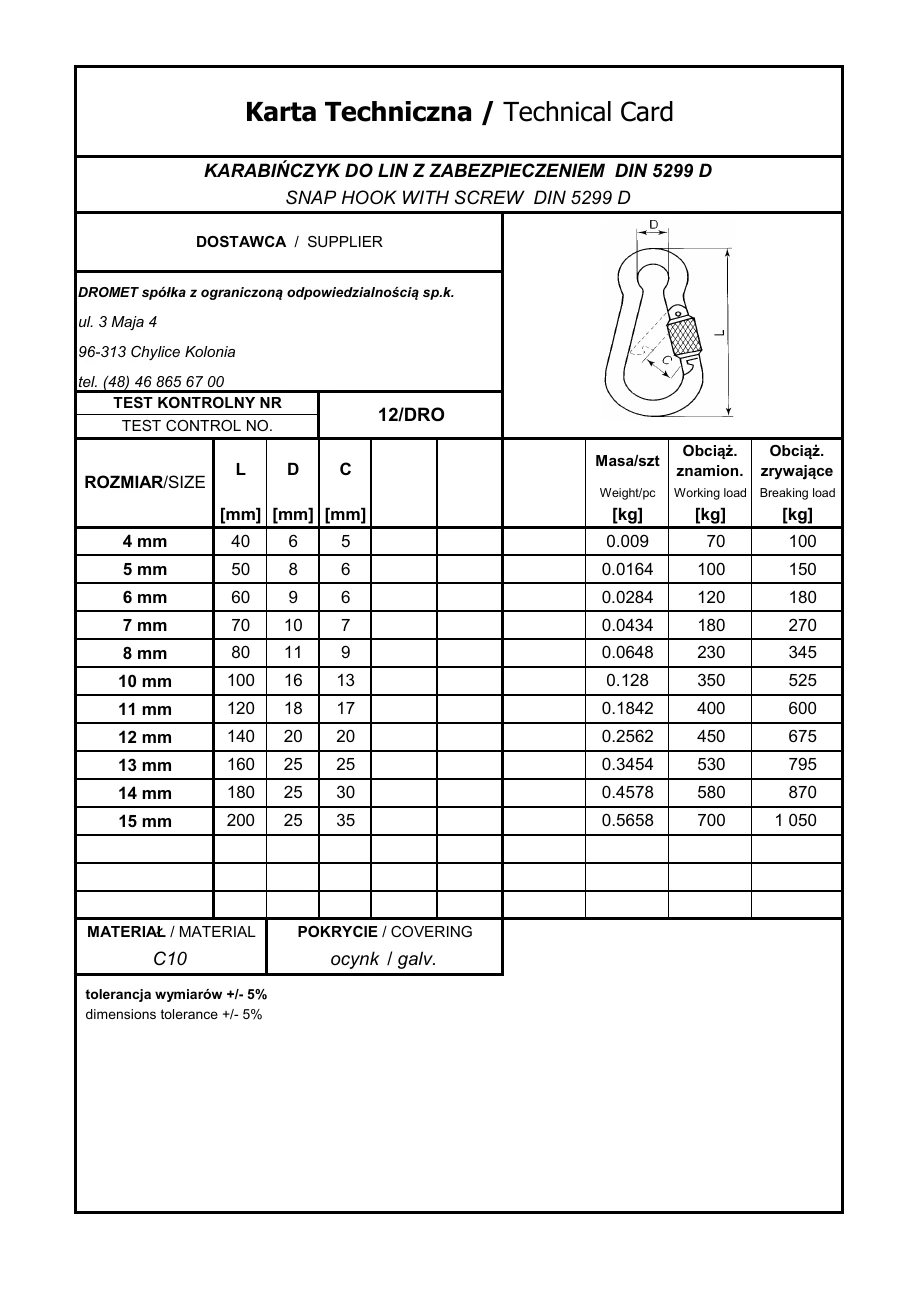

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Karabińczyk z zabezpieczeniem według normy DIN 5299 D służy do łączenia lin, łańcuchów i osprzętu tam, gdzie zapadka nie może otworzyć się sama. Wyposażony jest w sprężynową zapadkę i nakrętkę zabezpieczającą – po zakręceniu zapadka nie otworzy się przypadkowo.

Rozmiar 7 × 70 mm oznacza średnicę drutu d = 7 mm i długość całkowitą L = 70 mm. Szerokość wewnętrzna oczka D wynosi 10 mm, a otwarcie zapadki C — 7 mm. Sprawdź, czy zaczepiany element (ucho, ogniwo, lina) mieści się w tym otwarciu. Dobierz karabińczyk do obciążenia – nie przekraczaj obciążenia roboczego 180 kg. Po zaczepieniu zakręć nakrętkę zabezpieczającą na zapadce do oporu.

Materiał: stal C10. Powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie robocze dotyczy obciążenia wzdłuż osi karabińczyka, a obciążenie boczne zapadki zmniejsza nośność. Obciążenie zrywające wynosi 270 kg i nie jest obciążeniem roboczym. Karabińczyk nie służy do podnoszenia ładunków nad ludźmi ani do asekuracji osób.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz karabińczyk do obciążenia – nie przekraczaj obciążenia roboczego 180 kg.
• ✓Sprawdź, czy zaczepiany element (ucho, ogniwo, lina) mieści się w otwarciu zapadki C = 7 mm.
• ✓Po zaczepieniu zakręć nakrętkę zabezpieczającą na zapadce do oporu.
