Klema końcowa H35 L50 aluminium surowa z pinem uziemiającym M8
towar niedostępny
dodaj do przechowalni
Opis

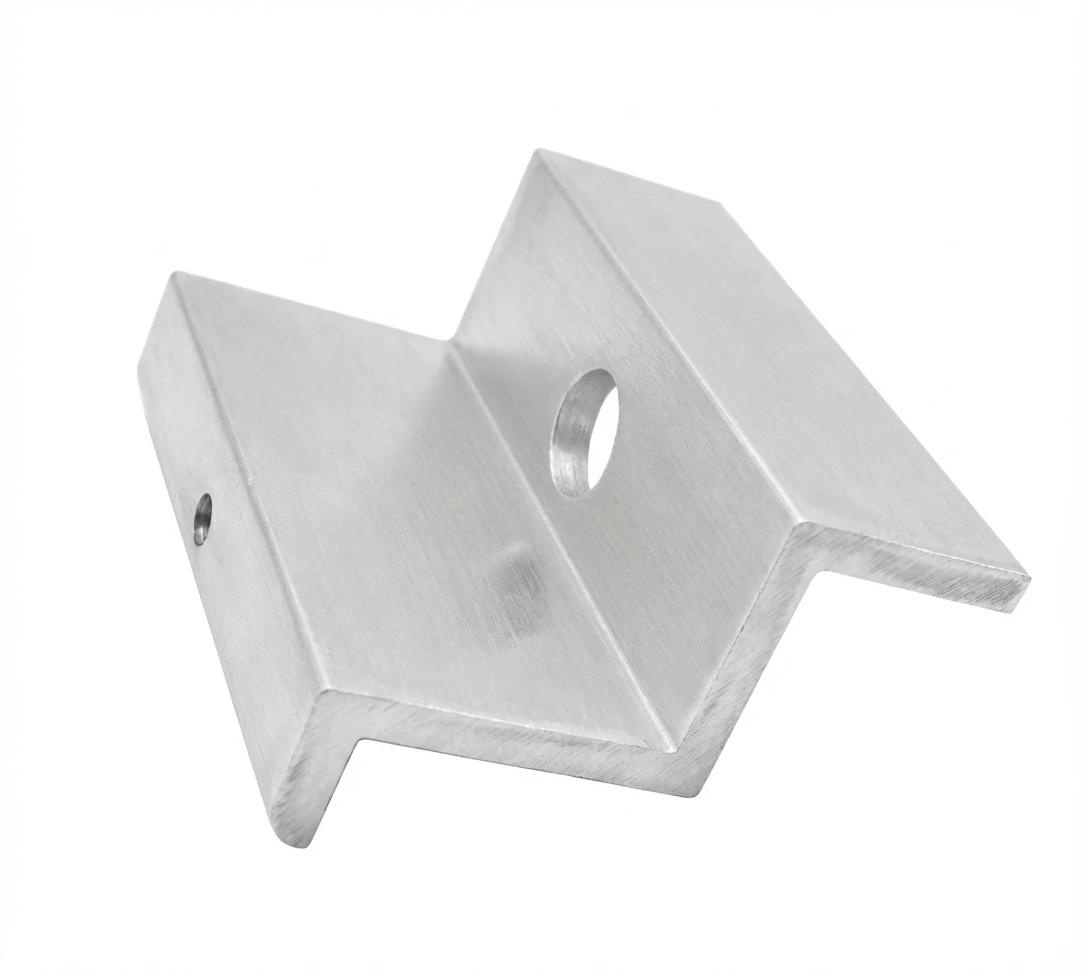

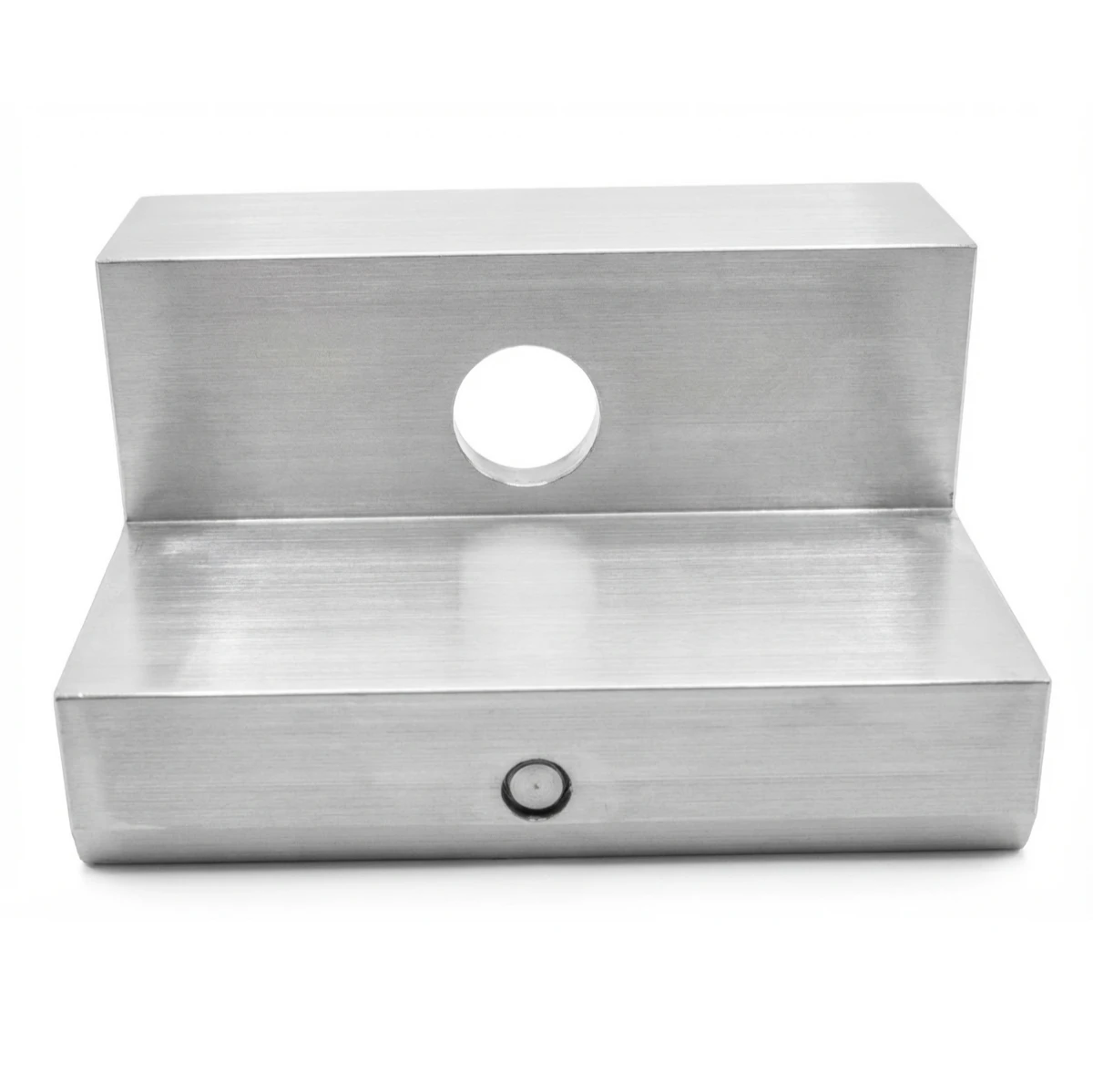

Klema końcowa H35 L50 - surowa z pinem uziemiającym
Klema dociskowa końcowa H35 z pinem uziemiającym to profesjonalny element montażowy przeznaczony do mocowania modułów fotowoltaicznych o wysokości ramki 35 mm. Wykonana z wysokogatunkowego stopu aluminium 6063-T66, zapewnia trwałe i bezpieczne zamocowanie paneli słonecznych na konstrukcji wsporczej. Powierzchnia elementu pozostaje surowa, bez dodatkowych powłok ochronnych, co umożliwia precyzyjne i niezawodne wyrównanie potencjałów między elementami instalacji.

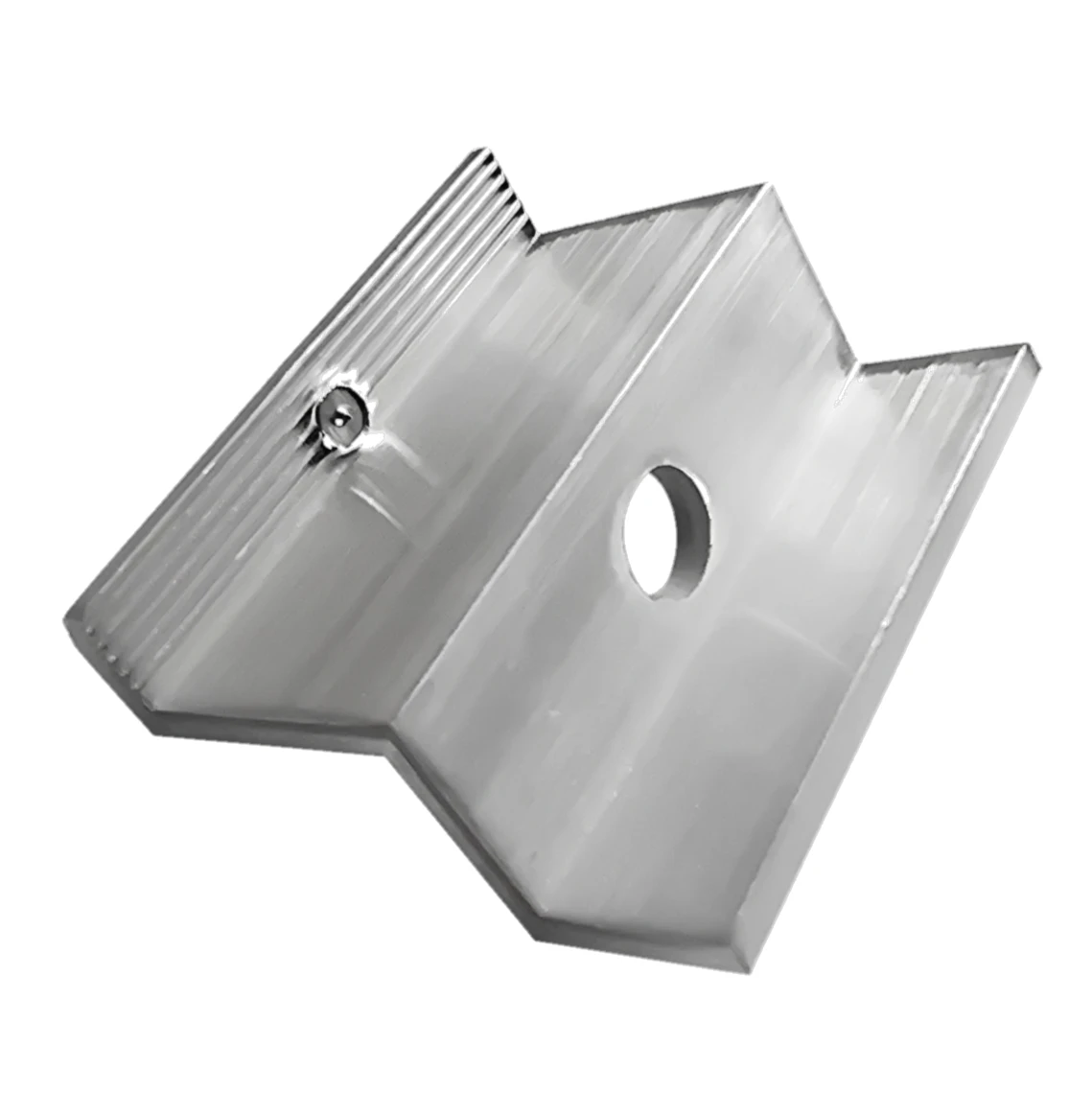

Wyróżniającą cechą tej klemy jest zintegrowany pin uziemiający, który umożliwia szybkie i skuteczne wyrównanie potencjałów między modułem fotowoltaicznym a konstrukcją wsporczą. Podczas dokręcania pin przebija anodowaną warstwę ramki, zapewniając ciągłość połączenia. Takie rozwiązanie nie tylko ułatwia montaż – eliminując konieczność stosowania dodatkowych podkładek uziemiających – ale także znacznie skraca czas instalacji i oferuje wysoki poziom bezpieczeństwa i efektywności całego systemu.
To innowacyjne rozwiązanie wspiera instalacje ochrony odgromowej i przepięciowej, szczególnie przydatne w systemach fotowoltaicznych. Klema końcowa z pinem uziemiającym jest idealna do paneli montowanych pojedynczo lub na skrajnych pozycjach w rzędzie.

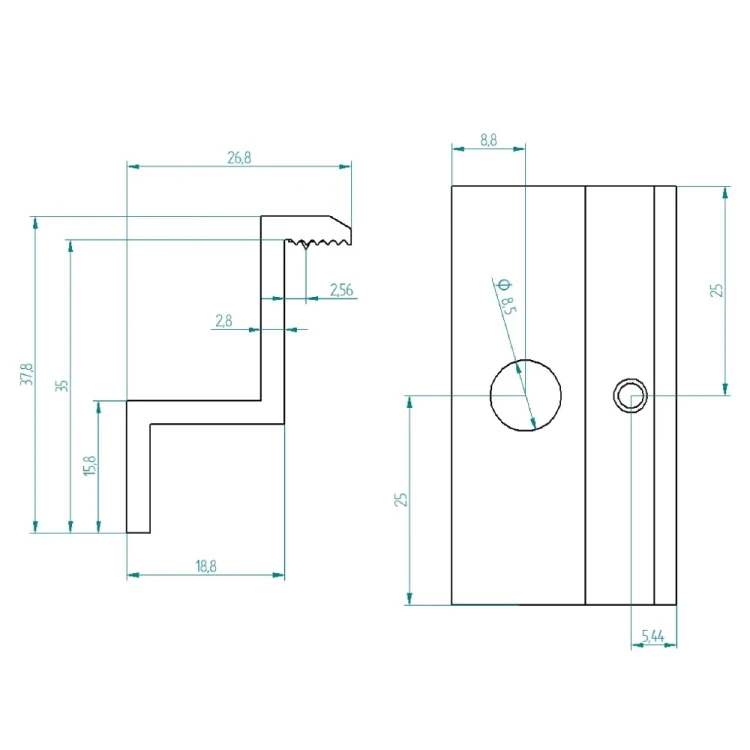

Dane techniczne
- Wysokość ramki modułu: 35 mm
- Wysokość całkowita: 37,8 mm
- Średnica otworu montażowego: 8,5 mm (M8)
- Materiał: aluminium 6063-T66
- Wykończenie: surowe
- Zalecany moment dokręcania: wartość zależna od dokumentacji producenta modułu PV
- Stosowane śruby: M8
Zastosowanie Klema dociskowa końcowa to istotny element mocujący w instalacjach modułów słonecznych – służy do mocowania skrajnych paneli w rzędzie do profilu aluminiowego. Produkt przeznaczony jest do montażu modułów solarnych na dachach płaskich i spadzistych. Stosuj klemę końcową do mocowania paneli na początku i końcu każdego rzędu. Pomiędzy sąsiadującymi panelami w rzędzie należy używać klem środkowych.
Kompatybilność
- Profile aluminiowe dostosowane do śrub sześciokątnych
- Profile aluminiowe do śrub typu T
- Profile trapezowe do dachów z blachy trapezowej
Zalety
- Wysokiej jakości materiał – wykonana z aluminium 6063-T66, charakteryzuje się dużą odpornością na warunki atmosferyczne
- Trwałość – wysoka jakość wykonania gwarantuje trwałe zamocowanie konstrukcji paneli fotowoltaicznych
- Odporność na korozję – odporna na działanie czynników zewnętrznych i korozję
- Wytrzymałość mechaniczna – odporna na uderzenia i uszkodzenia mechaniczne
- Wbudowane uziemienie – pin uziemiający eliminuje potrzebę stosowania podkładek uziemiających, co skraca czas i zwiększa wygodę montażu
- Wyrównanie potencjałów – zapewnia ciągłość elektrycznego kontaktu między modułem a konstrukcją wsporczą
- Idealna do pojedynczych paneli – doskonałe rozwiązanie dla modułów montowanych pojedynczo lub na skrajnych pozycjach w rzędzie
Wskazówki montażowe
- Zamontuj klemę na szynie montażowej za pomocą wpustu przesuwnego i śruby M8
- Umieść skrajny panel fotowoltaiczny w obrębie klemy, upewniając się, że pin uziemiający ma kontakt z ramką modułu
- Dokręć śrubę zgodnie z zaleceniami producenta modułu PV
- Na każdy rząd paneli potrzeba minimum cztery klemy końcowe – dwie na początku, dwie na końcu rzędu paneli
- Nie stosuj klem końcowych anodowanych lub lakierowanych z pinem. W takim przypadku użyj klemy końcowej bez pinu oraz specjalnej blaszki stykowej montowanej pomiędzy ramkę panelu a profil aluminiowy
Zawartość opakowania Klema dociskowa końcowa H35 z pinem uziemiającym. Uwaga: śruby, nakrętki i wpusty przesuwne należy zakupić osobno.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dane techniczne
| Typ klemy | Końcowa |
| Grubość panelu [mm] | 35 |
| Kolor | Srebrny |
| Pin uziemiający | Tak |
| Dodatkowe wyposażenie | Brak |
