Kotwa do murłaty typu L (łącznik śrubowy odgięty) M12×350 mm – ocynkowana

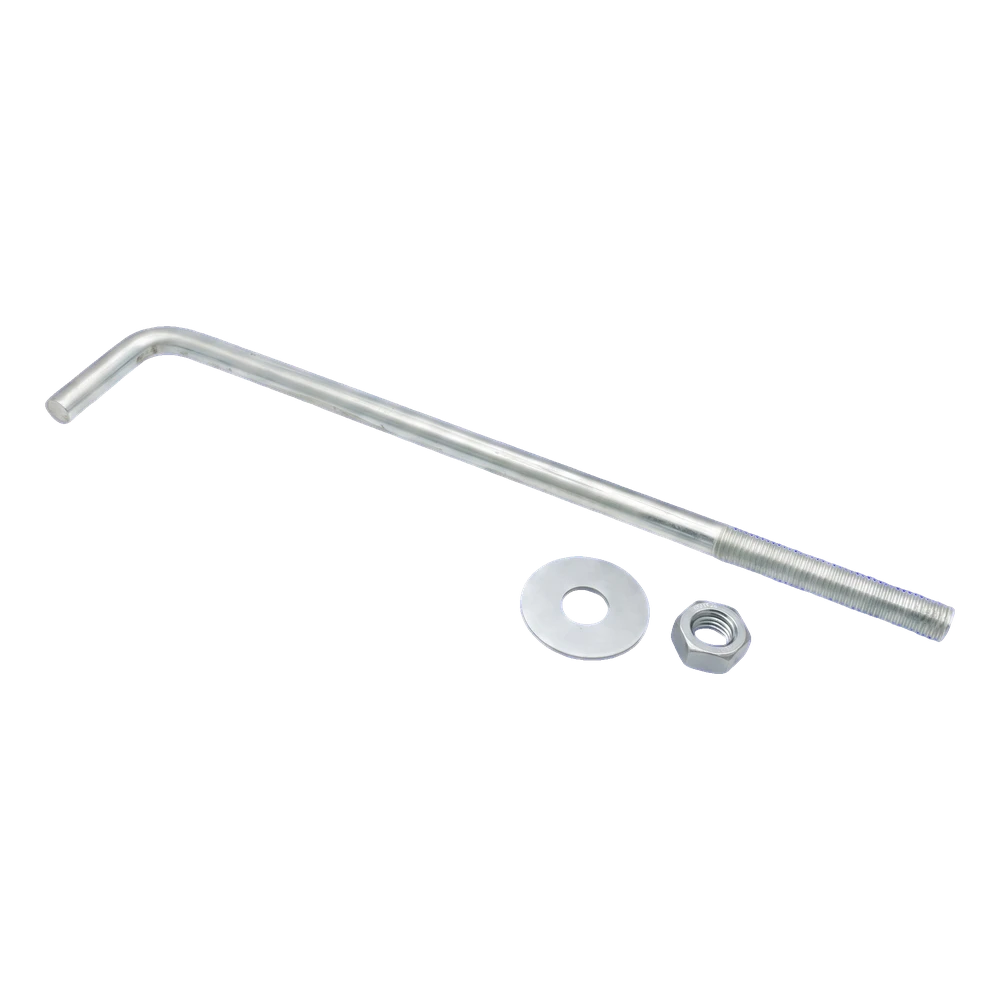

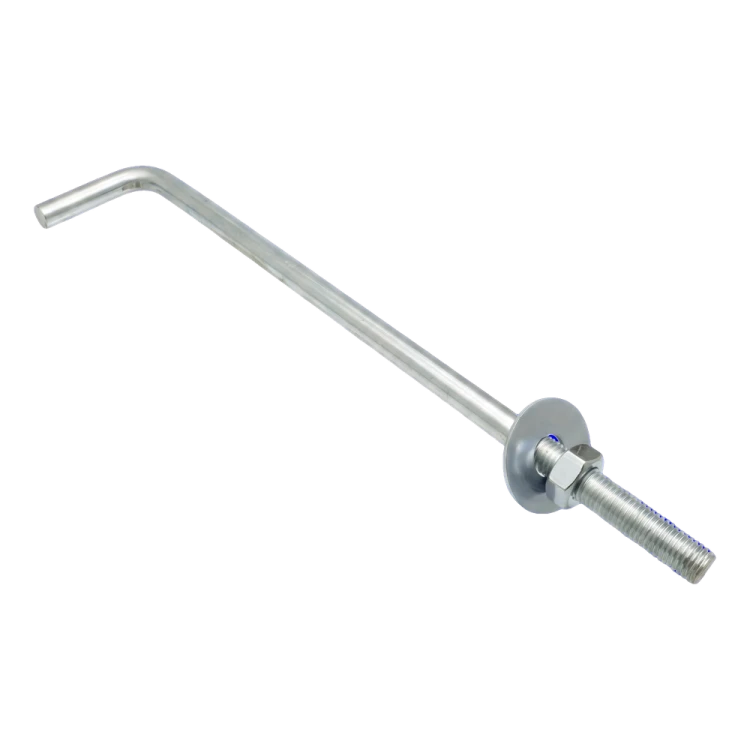

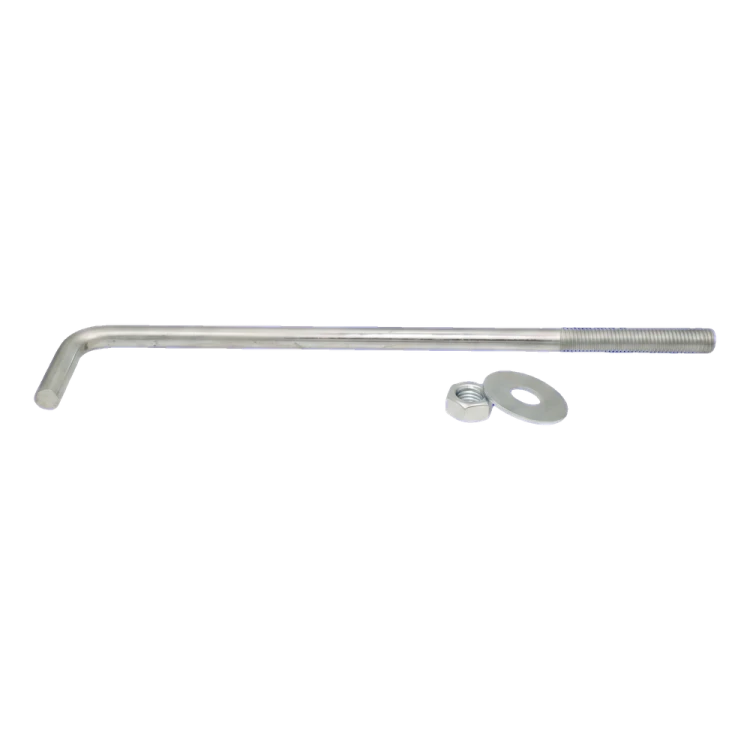

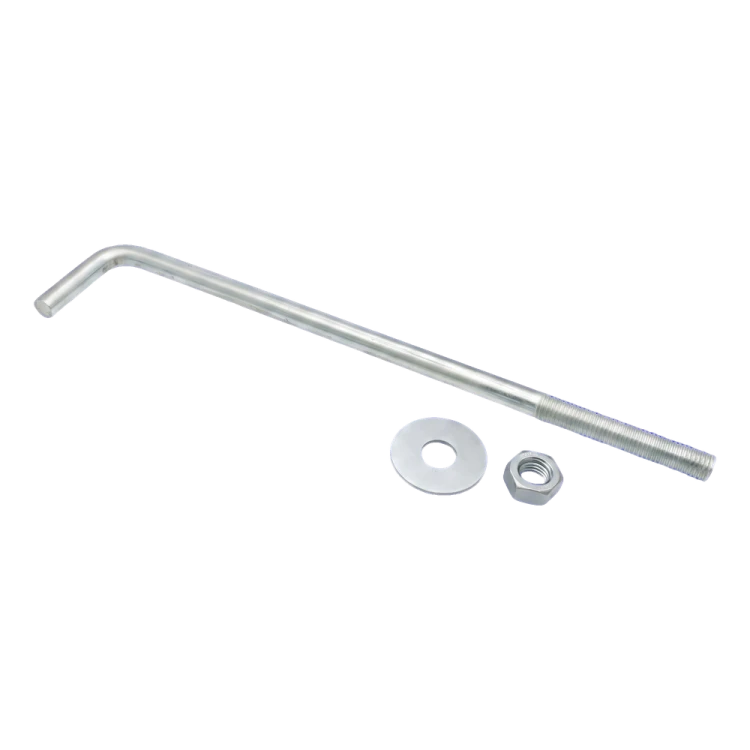

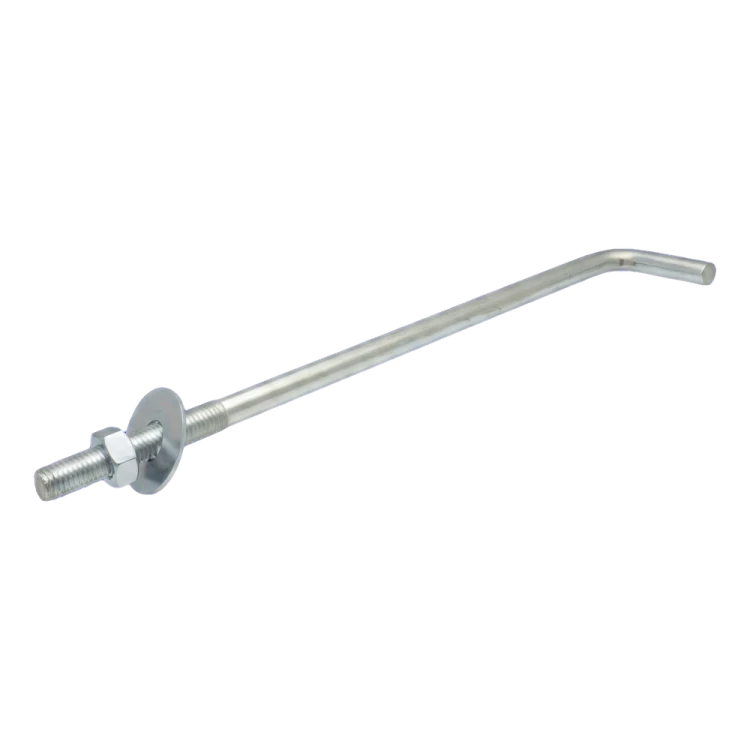

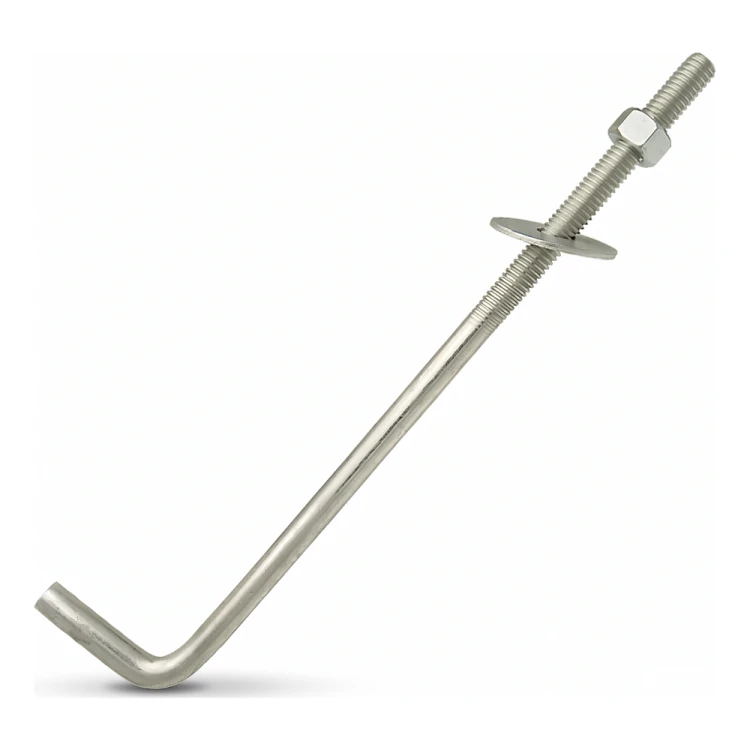

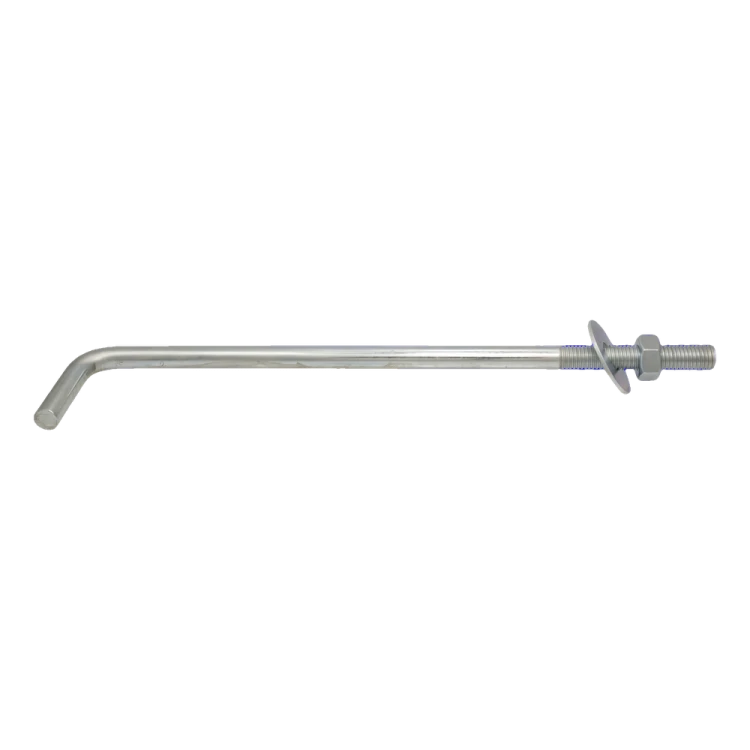

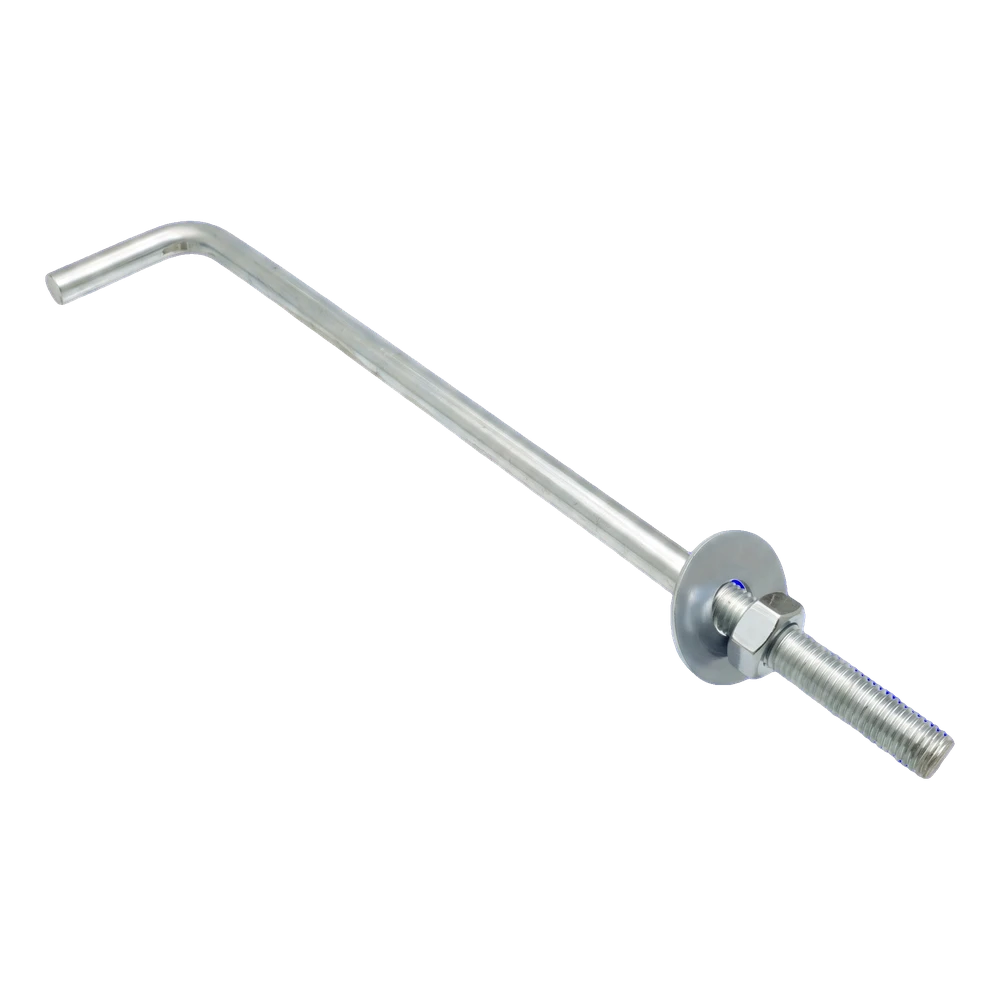

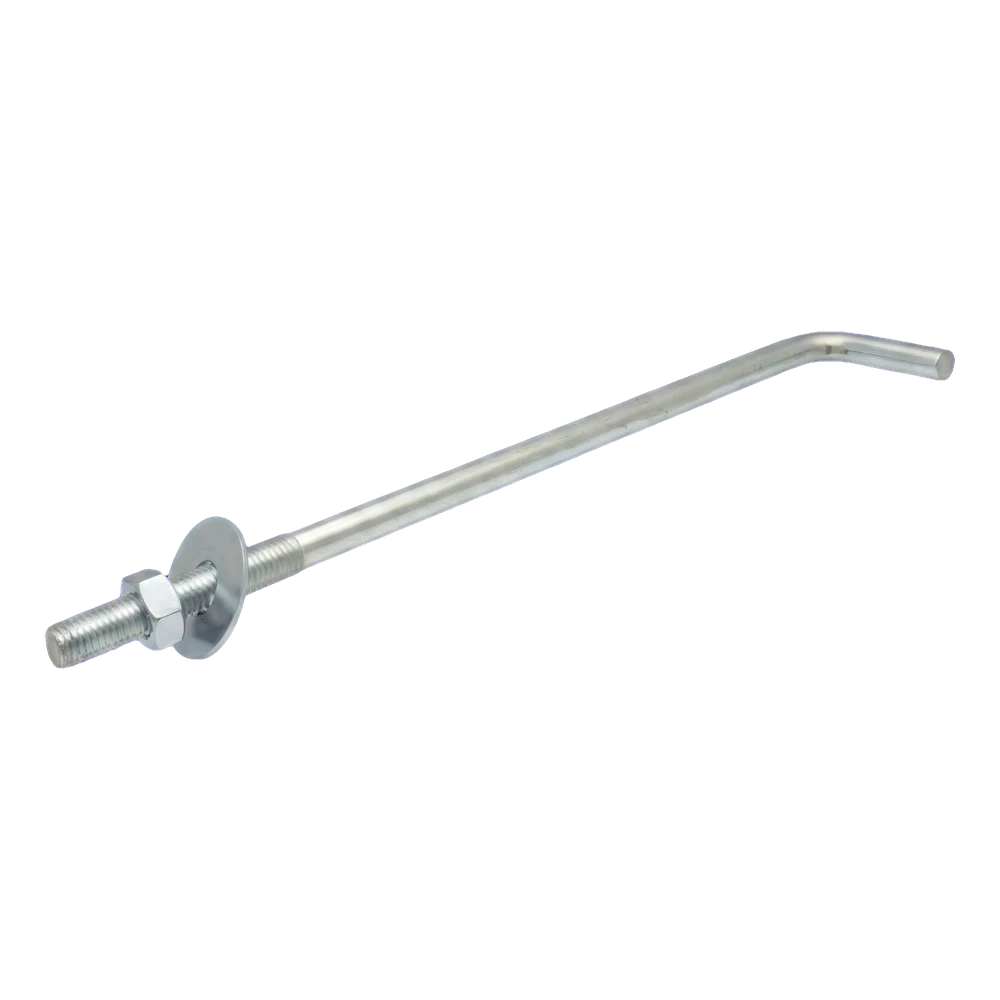

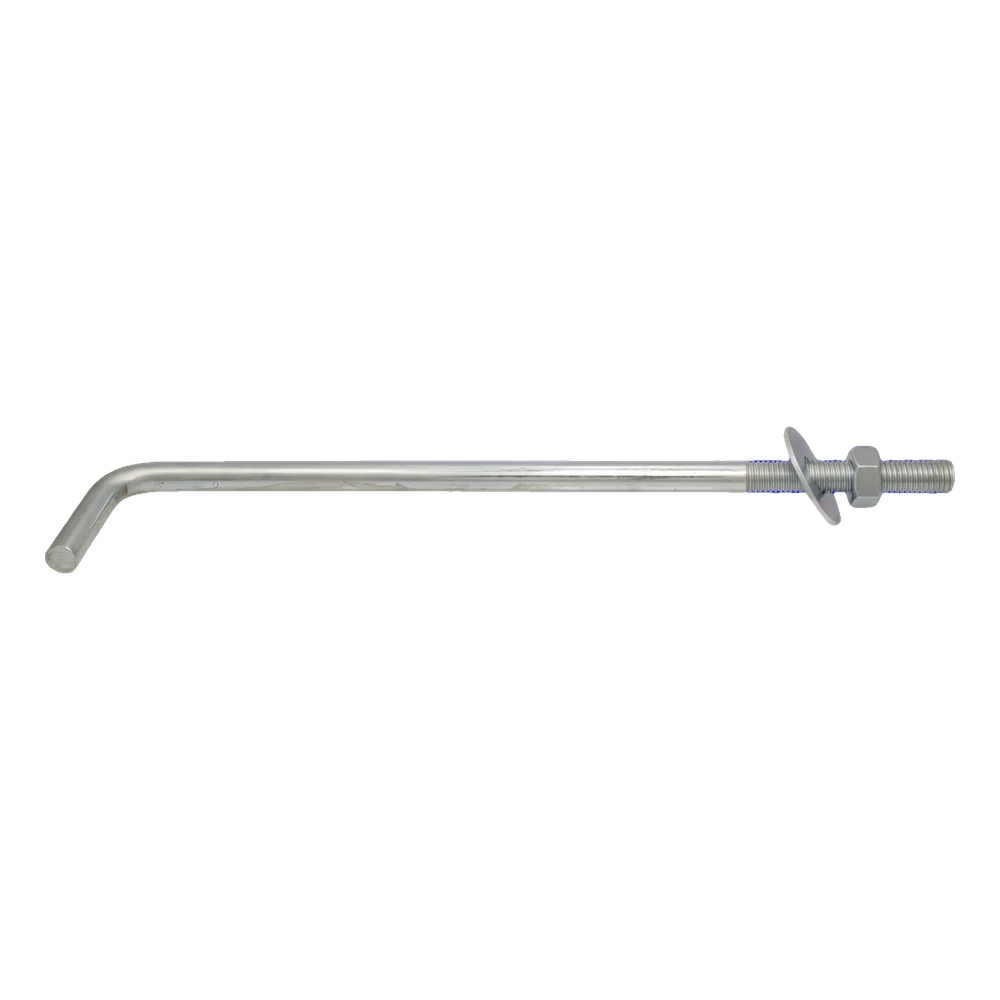

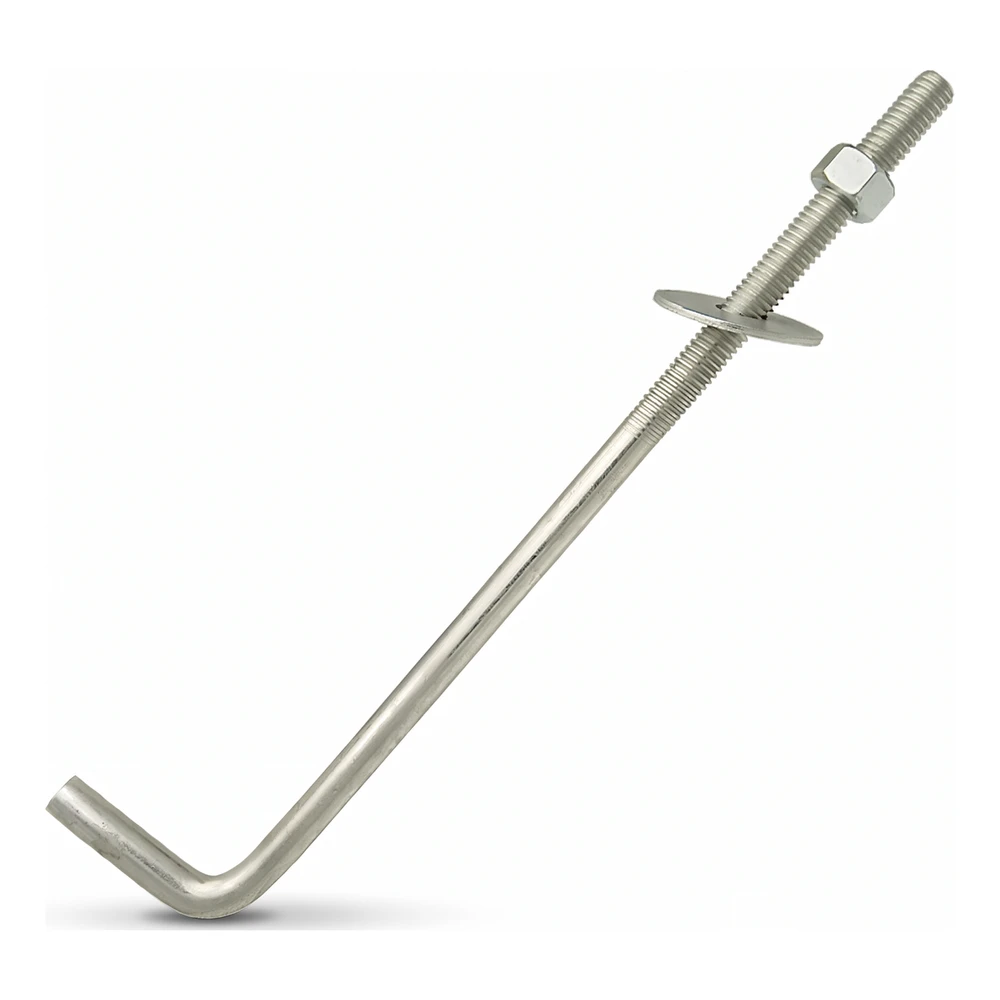

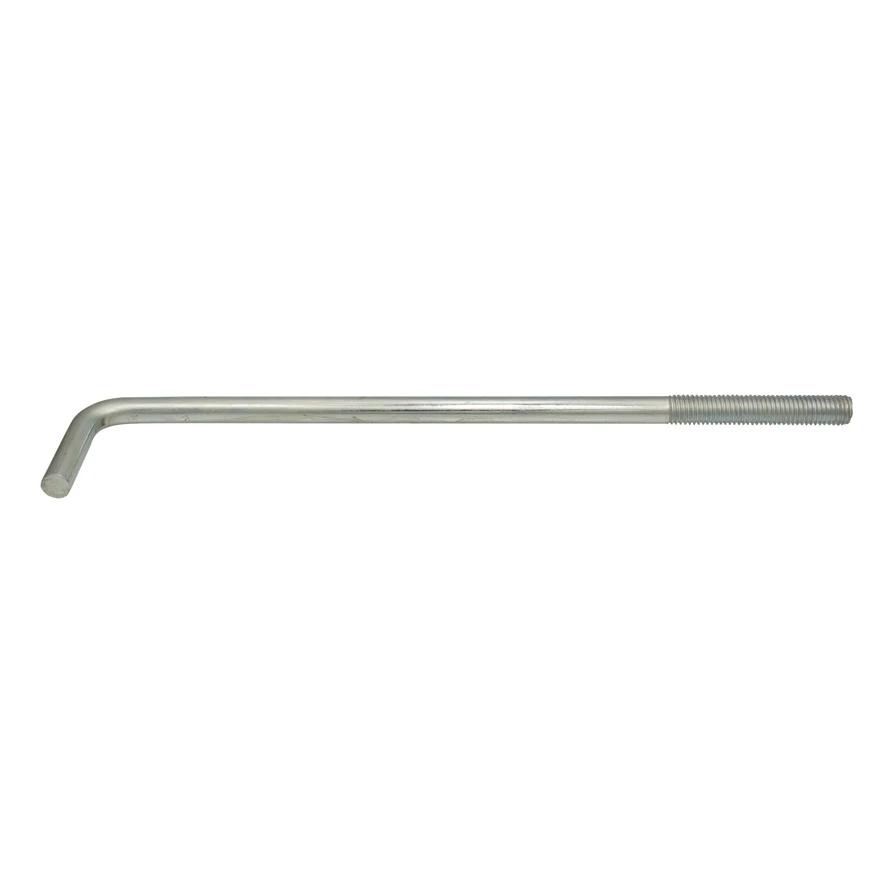

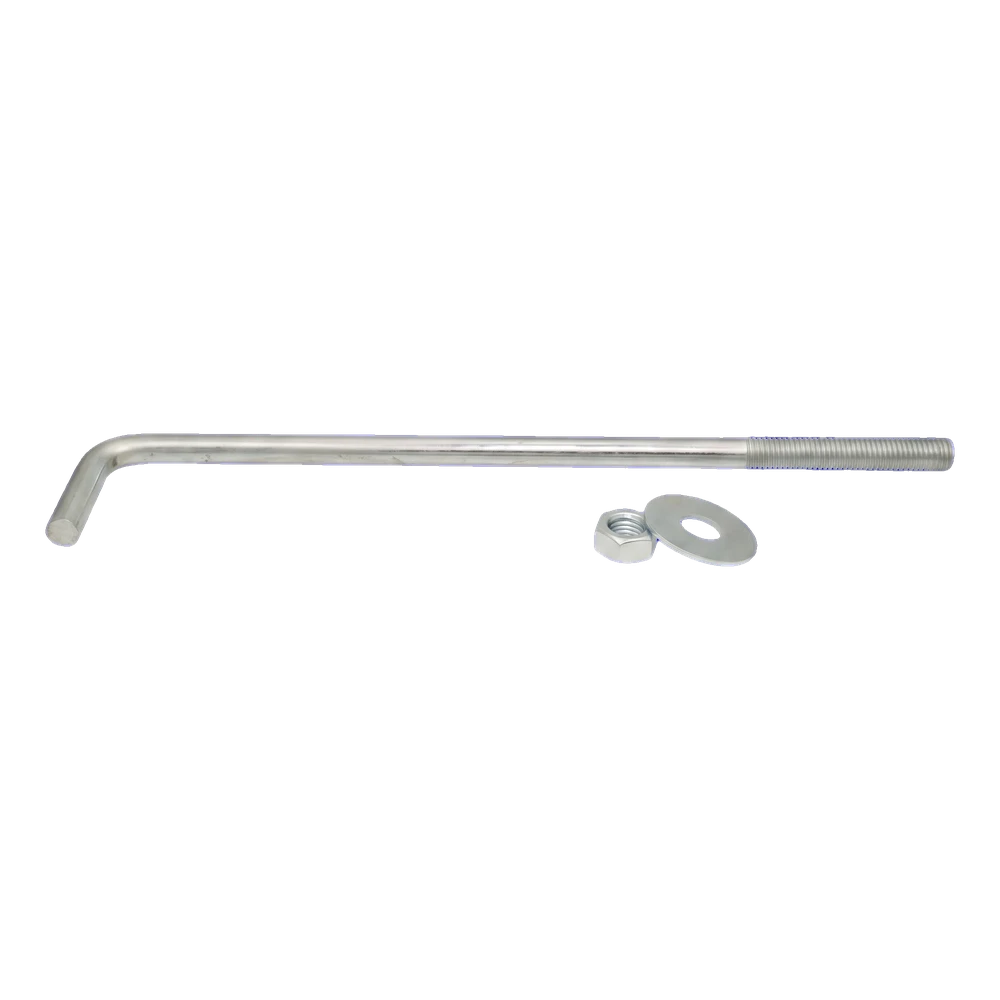

Pręt z gwintem metrycznym na jednym końcu i odgięciem pod kątem prostym na drugim – kotwa do mocowania murłat i belek do betonu; wykończenie: ocynk

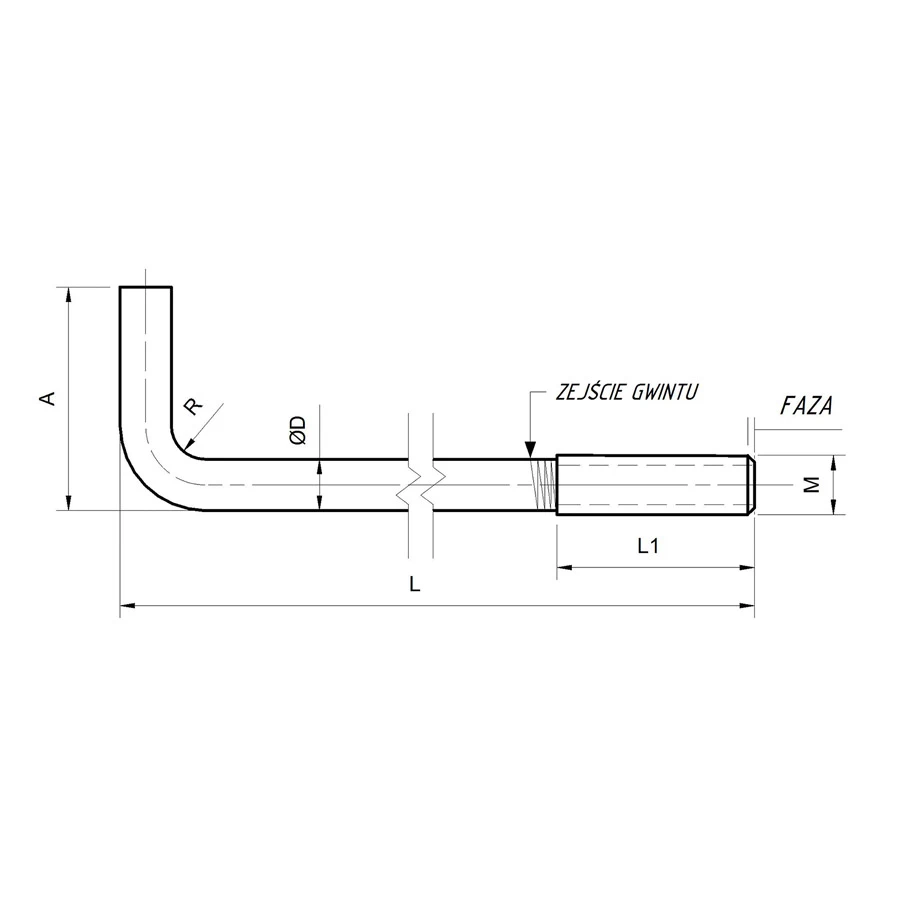

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Kotwa do murłaty typu L (łącznik śrubowy odgięty) służy do kotwienia murłat, podwalin i belek drewnianych w betonie, na przykład w wieńcu lub fundamencie. Ma postać pręta z gwintem metrycznym na jednym końcu i odgięciem pod kątem prostym na drugim. Odgięty koniec jest zatapiany w betonie, a na wystający gwint zakłada się podkładkę i nakrętkę do zamocowania drewnianego elementu.

Oznaczenie M12 określa rozmiar gwintu metrycznego, do którego dobiera się nakrętkę. Wymiar L, czyli 350 mm, to długość całkowita łącznika. Długości gwintu i odgięcia nie są podane przez dostawcę – na rysunku poglądowym mają one charakter orientacyjny. Łączniki należy rozmieścić zgodnie z projektem i osadzić w deskowaniu przed betonowaniem, odgięciem w betonie i gwintem do góry. Nad betonem trzeba zostawić odcinek gwintu wystarczający na grubość murłaty, podkładkę i nakrętkę M12. Po związaniu betonu murłatę nawierca się na wysokości łączników, nakłada i dokręca nakrętki z podkładkami.

Wykończenie: ocynk. W miejscach wilgotnych należy wybrać wariant ocynkowany i dobrać zabezpieczenie do warunków ekspozycji. Klasa stali i nośność łącznika nie są podane przez dostawcę. Rozstaw, długość zakotwienia oraz średnicę dobiera projekt konstrukcji.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Rozmieść łączniki zgodnie z projektem i osadź je w deskowaniu przed betonowaniem – odgięciem w betonie, gwintem do góry.
• ✓Zostaw nad betonem odcinek gwintu wystarczający na grubość murłaty, podkładkę i nakrętkę M12.
• ✓Po związaniu betonu nawierć murłatę na wysokości łączników, nałóż ją i dokręć nakrętki z podkładkami.
