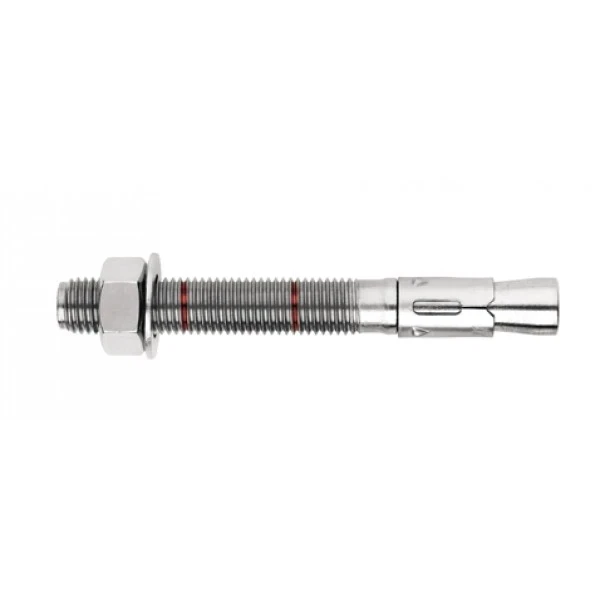

Kotwa rozporowa pierścieniowa Dromet PSRe M6x90/32, ocynkowana
Wystaw opinię o produkcie
Kotwa pierścieniowa PSRe marki Dromet, stal ocynkowana elektrolitycznie. Gwint M6, długość 90 mm, grubość mocowanego elementu 32 mm, głębokość zakotwienia 55 mm, otwór ∅6 mm. Waga 0,019 kg. Do betonu niezarysowanego min. B20, kamienia naturalnego i cegły pełnej.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 002-012
Cechy produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Rodzaj gwintu M6
- Długość [mm] 90
Opis
Dromet kotwa pierścieniowa PSRe stalowa ocynkowana M6x90/32 mm do betonu
Kotwa pierścieniowa PSRe M6×90/32 marki Dromet to niezawodny łącznik rozprężny przeznaczony do trwałego mocowania profili i konstrukcji metalowych, krat, poręczy, maszyn oraz innych elementów wyposażenia obiektów budowlanych. Dzięki konstrukcji pierścieniowej z nakrętką i podkładką kotwa zapewnia pewne, powtarzalne mocowanie w podłożach z betonu niezarysowanego klasy min. B20, kamienia naturalnego o zbitej strukturze oraz cegły pełnej.
Produkt posiada Europejską Aprobatę Techniczną ETA 05/0242 oraz certyfikat CE, a także jest objęty krajową aprobatą AT-15-7574/2008 — co gwarantuje zgodność z normami i pełną dokumentację parametrów nośności wymaganą przy profesjonalnych instalacjach.
Parametry techniczne
- Oznaczenie: PSRe 6x90/32
- Gwint: M6
- Średnica wiercenia (fi): 6 mm
- Długość całkowita (L): 90 mm
- Grubość mocowanego elementu (E): 32 mm
- Głębokość zakotwienia (F): 55 mm
- Głębokość otworu (D): 100 mm
- Materiał: stal konstrukcyjna, ocynk elektrolityczny
- Konstrukcja: pierścieniowa z nakrętką i podkładką
- Waga: 0,019 kg
- EAN: 5907518636583
- Jednostka sprzedaży: sztuka
Certyfikaty i aprobaty
- Europejska Aprobata Techniczna: ETA 05/0242
- Certyfikat: CE
- Krajowa aprobata techniczna: AT-15-7574/2008
Schemat montażowy i wymiary
Rysunek przedstawia prawidłowy montaż kotwy w przekroju podłoża betonowego. Kluczowe wymiary montażowe:
- M — średnica gwintu (M6)
- L — długość całkowita kotwy (90 mm)
- E — maksymalna grubość mocowanego elementu (32 mm)
- F — głębokość zakotwienia (55 mm)
- D — minimalna głębokość otworu (100 mm)
- H — średnica otworu montażowego (∅6 mm)
Zalecenia montażowe
- Otwór montażowy wykonać prostopadle do płaszczyzny podłoża i dokładnie oczyścić
- Łącznik wprowadzić za pomocą lekkich uderzeń młotka
- Montaż wykonać przy użyciu klucza dynamometrycznego
- Po rozprężeniu łącznika podkładka pod nakrętkę powinna być silnie dociśnięta do mocowanego elementu
- Parametrów zawartych w Aprobacie Technicznej AT-15-7574/2008 nie należy przekraczać
Zastosowanie
Kotwa PSRe jest uniwersalnym rozwiązaniem w technice zamocowań — sprawdza się przy montażu konstrukcji fotowoltaicznych, profili stalowych, balustrad, wsporników oraz maszyn. Przeznaczona do podłoży z betonu niezarysowanego min. B20, kamienia naturalnego o zbitej strukturze oraz cegły pełnej. Ocynk elektrolityczny zapewnia ochronę przed korozją w typowych warunkach eksploatacyjnych.
