Kozza KE 100 – profil U do balustrad całoszklanych 5000 mm czarny, mocowanie od góry

Przejdź do sekcji Opinie

Profil U Kozza KE 100 do balustrad całoszklanych, aluminium EN AW 6063, czarny. Długość 5000 mm, szerokość 60 mm, wysokość 110 mm. Szkło 12-21,52 mm. Mocowanie od góry, system płaski. Waga 23 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 765,27 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] balustrady-caloszklane #128

  • Typ akcesorium Profil U
  • Materiał Aluminium

Opis

Kozza KE 100 – profil aluminiowy U do balustrad całoszklanych 5000 mm czarny

Profil komorowy typu U do balustrad całoszklanych z serii Kozza KE 100 to rozwiązanie zaprojektowane zgodnie z wymaganiami architektów i przeznaczone do profesjonalnych realizacji — od przestrzeni mieszkalnych po obiekty komercyjne, takie jak hotele i centra handlowe. Montowany od góry (system płaski), zapewnia estetyczny i bezpieczny sposób osadzenia szkła hartowanego o grubości od 12 do 21,52 mm bez widocznych elementów mocujących.

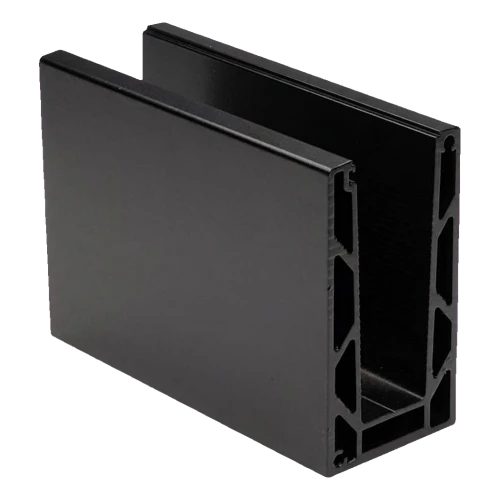

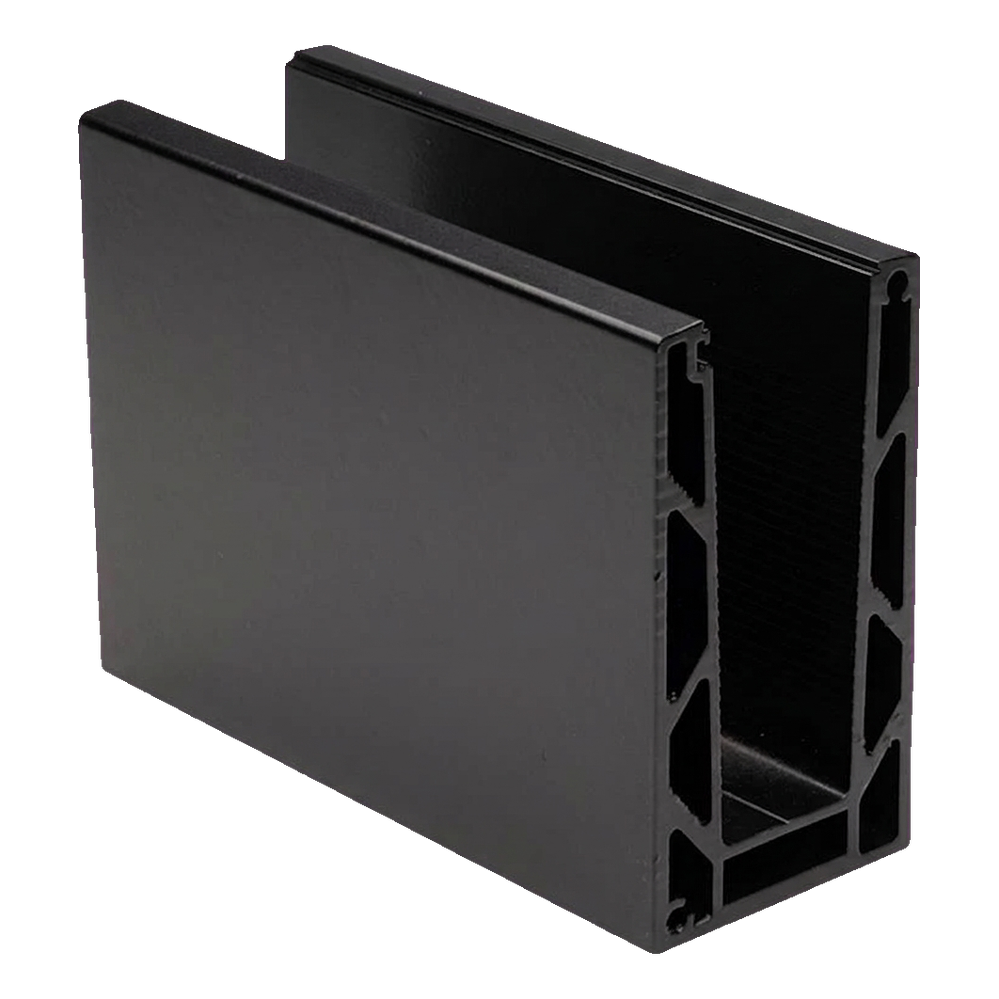

Profil aluminiowy U Kozza KE 100 czarny – widok perspektywiczny
Profil aluminiowy U Kozza KE 100 czarny – widok perspektywiczny

Profil o długości 5000 mm dostarczany jest z fabrycznie wykonanymi 17 otworami montażowymi (Ø 12 mm z pogłębieniem Ø 29 mm), rozmieszczonymi co 300 mm — co znacznie przyspiesza montaż na budowie. Czarny kolor lakierowany proszkowego wykończenia nadaje balustradzie nowoczesny, minimalistyczny charakter, idealnie komponując się z ciemnymi ramami okiennymi i elementami wykończenia wnętrz.

Parametry techniczne profilu

  • Seria: KE 100
  • Długość profilu: 5000 mm
  • Szerokość zewnętrzna: 60 mm
  • Wysokość: 110 mm
  • Szerokość kanału wewnętrznego: 30 mm
  • Wysokość podstawy: 15 mm
  • Zakres grubości szkła: 12–21,52 mm
  • Maksymalna wysokość szkła: 120 cm
  • System montażu: płaski, mocowanie od góry
  • Materiał: aluminium EN AW 6063
  • Kolor: czarny (malowany proszkowo)
  • Waga: 23 kg
  • EAN: 5903313208277

Kompatybilność z grubościami szkła

Profil KE 100 obsługuje trzy zakresy grubości tafli szklanych, co pozwala dopasować rozwiązanie do wymagań projektu i obowiązujących norm bezpieczeństwa:

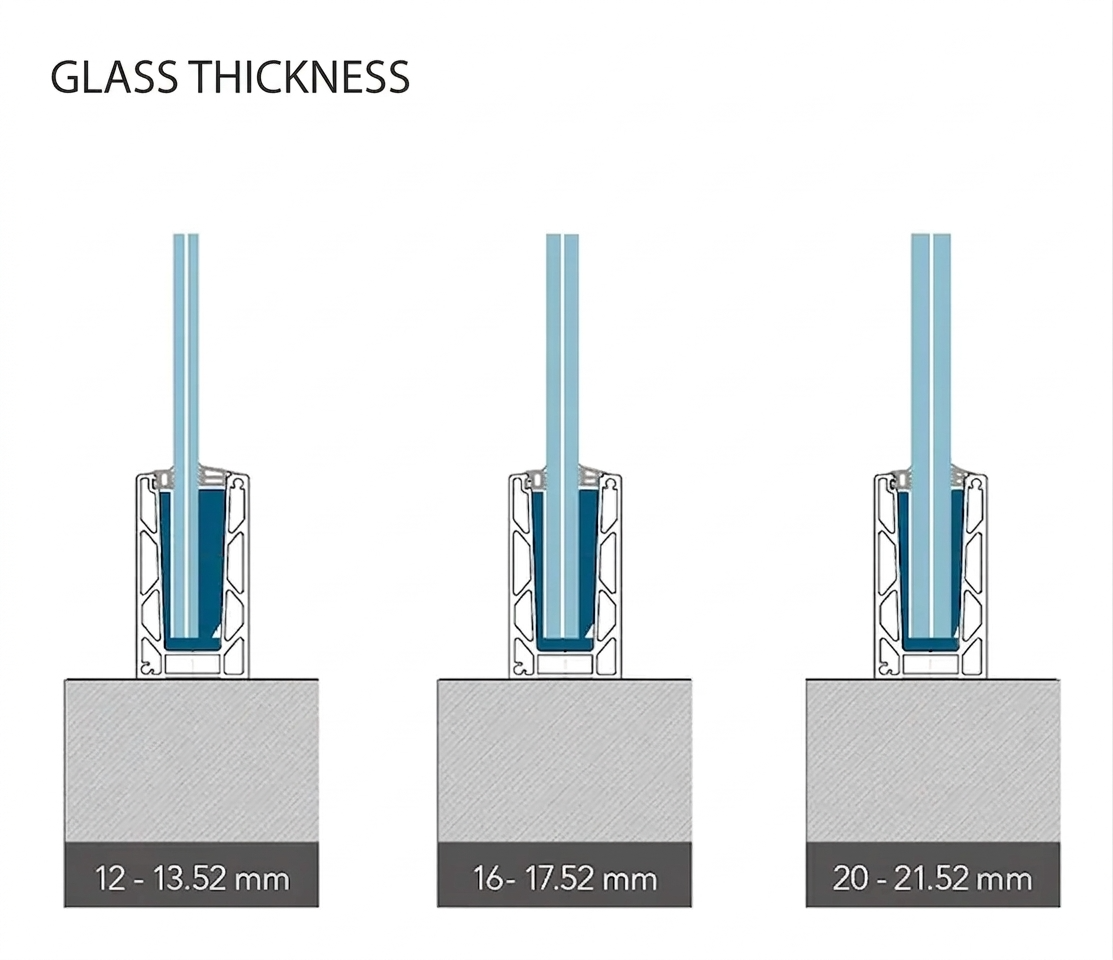

Kompatybilne grubości szkła: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
Kompatybilne grubości szkła: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
  • Szkło 12–13,52 mm — standardowe tafle hartowane i laminowane VSG
  • Szkło 16–17,52 mm — tafle laminowane o podwyższonej wytrzymałości
  • Szkło 20–21,52 mm — grube tafle laminowane do zastosowań z wysokimi obciążeniami

Wymiary i rozmieszczenie otworów montażowych

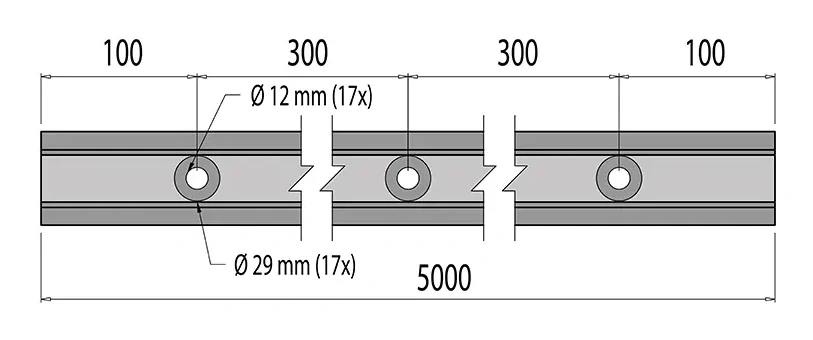

Schemat rozmieszczenia otworów montażowych profilu KE 100 – widok z góry
Schemat rozmieszczenia otworów montażowych profilu KE 100 – widok z góry
Przekrój poprzeczny profilu U Kozza KE 100 z wymiarami 60×110 mm
Przekrój poprzeczny profilu U Kozza KE 100 z wymiarami 60×110 mm

Profil posiada 17 otworów przelotowych o średnicy Ø 12 mm z pogłębieniami Ø 29 mm, umożliwiającymi schowanie łba śruby. Otwory rozmieszczone są symetrycznie wzdłuż osi profilu:

  • Odległość od krawędzi do pierwszego otworu: 100 mm
  • Rozstaw między otworami: 300 mm
  • Odległość od ostatniego otworu do krawędzi: 100 mm
  • Łączna długość profilu: 5000 mm

Sposób kotwienia i montaż

Schemat kotwienia profilu do podłoża – trzy etapy
Schemat kotwienia profilu do podłoża – trzy etapy

Profil montowany jest od góry do płaszczyzny podłoża (np. strop, attyka, krawędź balkonu). Kotwienie realizowane jest śrubami przez fabrycznie przygotowane otwory z pogłębieniami. Wystająca część profilu (20 mm poniżej podstawy) osadzana jest w przygotowanym podłożu, co zapewnia stabilne i trwałe połączenie.

Maksymalna wysokość szkła

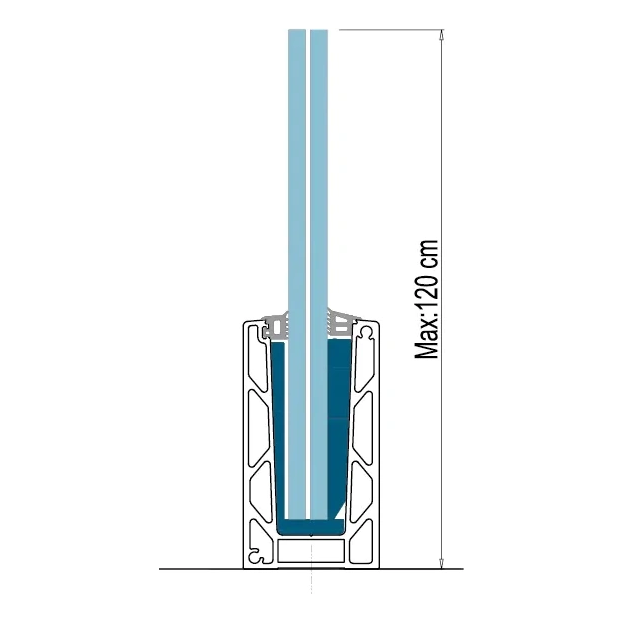

Maksymalna wysokość tafli szklanej – 120 cm
Maksymalna wysokość tafli szklanej – 120 cm

Profil KE 100 pozwala na montaż tafli szklanych o maksymalnej wysokości 120 cm (1,2 m). Przy tej wysokości profil zachowuje pełną nośność i stabilność, co potwierdzają wyniki badań obciążeń wiatrem i uderzeniem dla poszczególnych grubości szkła.

Analiza wytrzymałościowa profilu

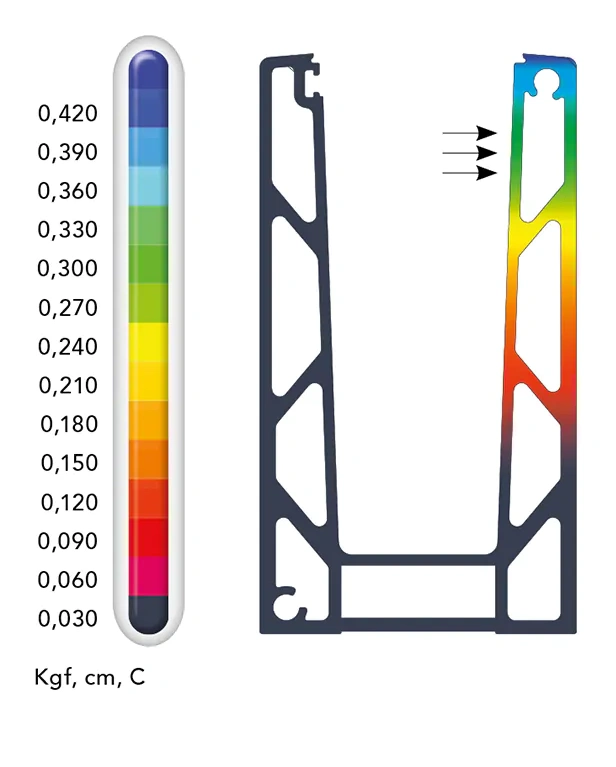

Mapa przemieszczeń profilu KE 100 – analiza MES pod obciążeniem poziomym
Mapa przemieszczeń profilu KE 100 – analiza MES pod obciążeniem poziomym

Wyniki analizy przemieszczeń wykonanej metodą elementów skończonych (MES) potwierdzają wysoką sztywność konstrukcji. Symulacja przeprowadzona dla profilu o długości podstawy 1 m, przy obciążeniu poziomym poniżej 500 kg (5000 N), od podstawy do najwyższego punktu profilu. Maksymalne przemieszczenie na górnej krawędzi profilu mieści się w dopuszczalnych granicach (skala wartości od 0,030 do 0,420 Kgf, cm, C), co gwarantuje bezpieczeństwo użytkowania balustrady.

Maksymalne obciążenia wiatrem i uderzeniem — seria KE

Maksymalne obciążenia wiatrem i uderzeniem dla serii KE

Seria KESzkło 12–13,52 mmSzkło 16–17,52 mmSzkło 20–21,52 mm
Szkło o wysokości 1,0 mSzkło o wysokości 1,2 mSzkło o wysokości 1,0 mSzkło o wysokości 1,2 mSzkło o wysokości 1,0 mSzkło o wysokości 1,2 m
Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)Maks. wiatr (kN/m²)Maks. uderzenie (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Powyższe wartości dotyczą profili KE 100, KE 105 i KE 120, dla szkła o wysokości 1,0 m i 1,2 m. Profil KE 100 przy szkle 16–17,52 mm i wysokości 1,0 m osiąga maksymalne obciążenie wiatrem 3,0 kN/m² oraz uderzenie 1,50 kN/m, co czyni go odpowiednim rozwiązaniem nawet dla wymagających lokalizacji.

System mocowania GLASSMOVE — instrukcja montażu

Profil KE 100 wykorzystuje system mocowania GLASSMOVE, który umożliwia precyzyjne osadzenie i regulację tafli szklanej bez specjalistycznych narzędzi. Poniższa instrukcja przedstawia pełny proces montażu w 12 krokach — od przygotowania podłoża, przez kotwienie profilu, montaż uszczelek i klinów regulacyjnych, aż po osadzenie szkła i zamknięcie profilu okładziną.

Instrukcja montażu profilu KE 100 – kroki 1-6

Instrukcja montażu profilu KE 100 – kroki 1-6
Instrukcja montażu profilu KE 100 – kroki 1-6

Instrukcja montażu profilu KE 100 – kroki 7-9

Instrukcja montażu profilu KE 100 – kroki 7-9
Instrukcja montażu profilu KE 100 – kroki 7-9

Instrukcja montażu profilu KE 100 – kroki 10-12

Instrukcja montażu profilu KE 100 – kroki 10-12
Instrukcja montażu profilu KE 100 – kroki 10-12

Zalety dla firm instalacyjnych

  • Fabrycznie nawiercone otwory — 17 otworów z pogłębieniami gotowe do montażu, bez konieczności dodatkowej obróbki na budowie
  • Uniwersalny zakres szkła — obsługa tafli o grubości od 12 do 21,52 mm pozwala na realizację zróżnicowanych projektów jednym profilem
  • System GLASSMOVE — szybki montaż i regulacja szkła bez specjalistycznego sprzętu
  • Potwierdzona wytrzymałość — analiza MES i tabele obciążeń ułatwiają projektowanie i dobór rozwiązania do wymagań normatywnych
  • Długość 5 m — mniejsza liczba łączeń na dłuższych odcinkach, szybsza instalacja i lepsza estetyka końcowa
  • Stop aluminium EN AW 6063 — doskonała odporność na korozję i warunki atmosferyczne, idealna do zastosowań zewnętrznych i wewnętrznych
