Kozza – mocowanie osiowe do pochwytu aluminiowego okrągłego fi 40 mm, anoda matowa

Przejdź do sekcji Opinie

Mocowanie osiowe Kozza do pochwytu aluminiowego fi 40 mm, aluminium anoda matowa. Średnica zewnętrzna 82 mm, wysokość 17,21 mm, otwór wewnętrzny fi 50 mm. Wycięcie boczne 20 mm, 3 otwory montażowe fi 6,9 mm. Waga 0,04 kg. Do balustrad całoszklanych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 21,75 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] balustrady-caloszklane #128

  • Materiał Aluminium

Opis

Kozza – mocowanie osiowe do pochwytu aluminiowego okrągłego fi 40 mm, anoda matowa

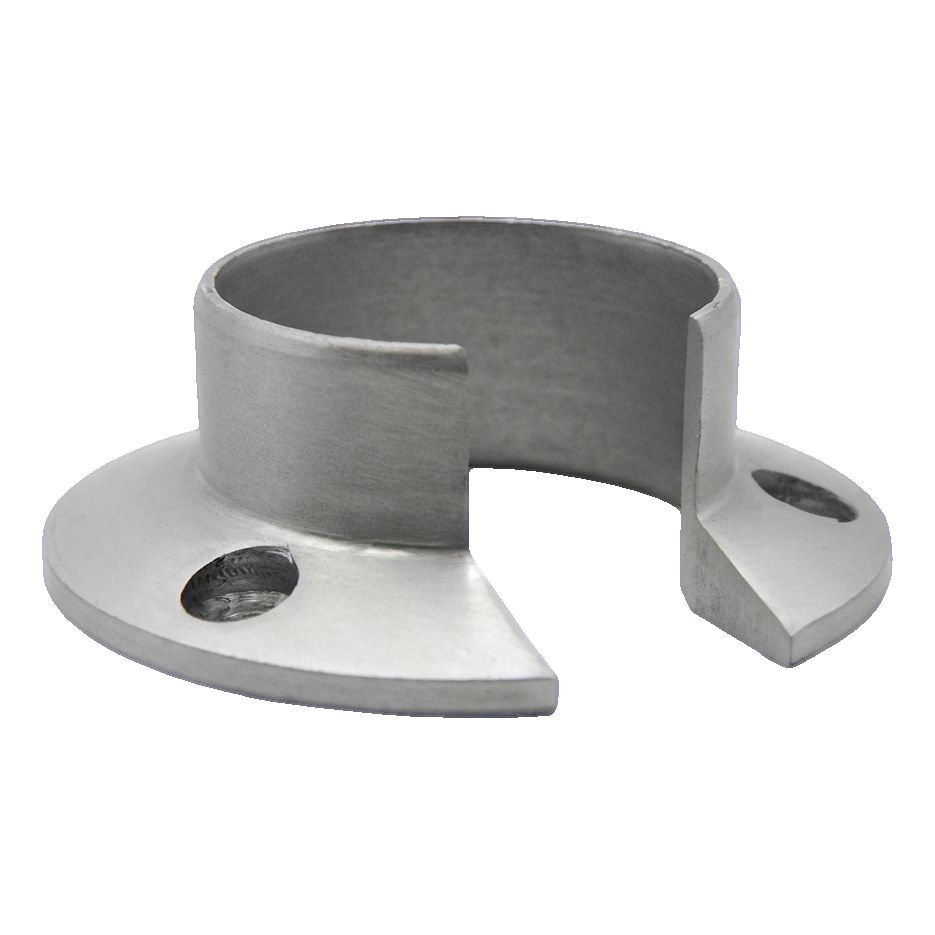

Mocowanie osiowe Kozza do pochwytu aluminiowego fi 40 mm – widok perspektywiczny
Mocowanie osiowe Kozza do pochwytu aluminiowego fi 40 mm – widok perspektywiczny

Mocowanie osiowe Kozza do okrągłego pochwytu aluminiowego fi 40 mm to precyzyjny element montażowy przeznaczony do systemów balustrad całoszklanych. Wykonane z aluminium i wykończone w anodzie matowej, zapewnia estetyczne i trwałe połączenie pochwytu z konstrukcją balustrady. Otwarta konstrukcja z wycięciem bocznym ułatwia nasunięcie na pochwyt i skraca czas montażu na obiekcie.

Dzięki kompaktowym wymiarom i wadze zaledwie 0,04 kg element nie obciąża konstrukcji, a jednocześnie gwarantuje stabilne mocowanie osiowe. Trzy otwory montażowe z pogłębieniami pod łby śrub pozwalają na pewne i równomierne przytwierdzenie do podłoża.

Zdjęcia produktu

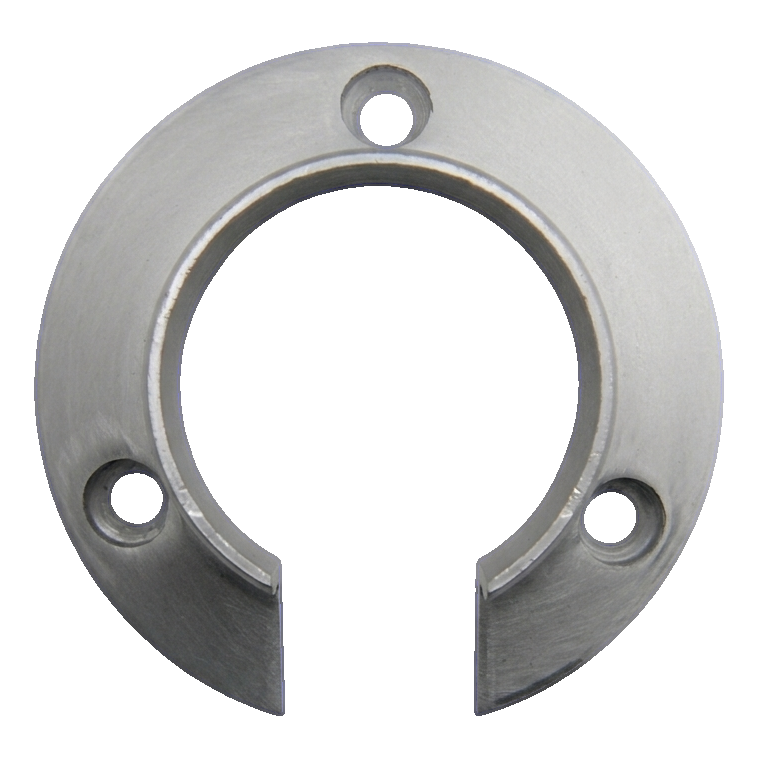

Mocowanie osiowe Kozza – widok od przodu, kołnierz z otworami montażowymi
Mocowanie osiowe Kozza – widok od przodu, kołnierz z otworami montażowymi

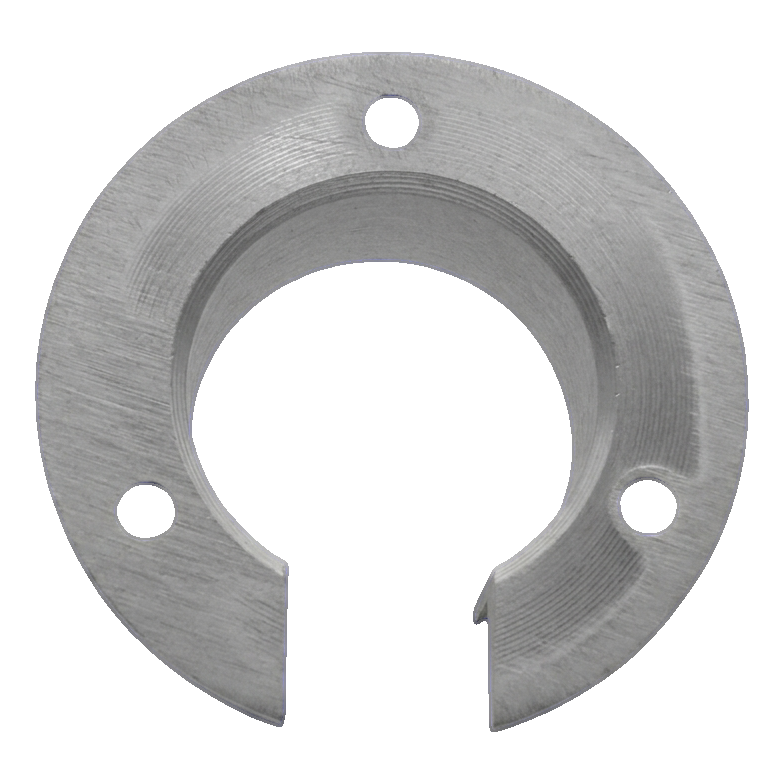

Mocowanie osiowe Kozza – widok od tyłu z widocznym kołnierzem wewnętrznym
Mocowanie osiowe Kozza – widok od tyłu z widocznym kołnierzem wewnętrznym

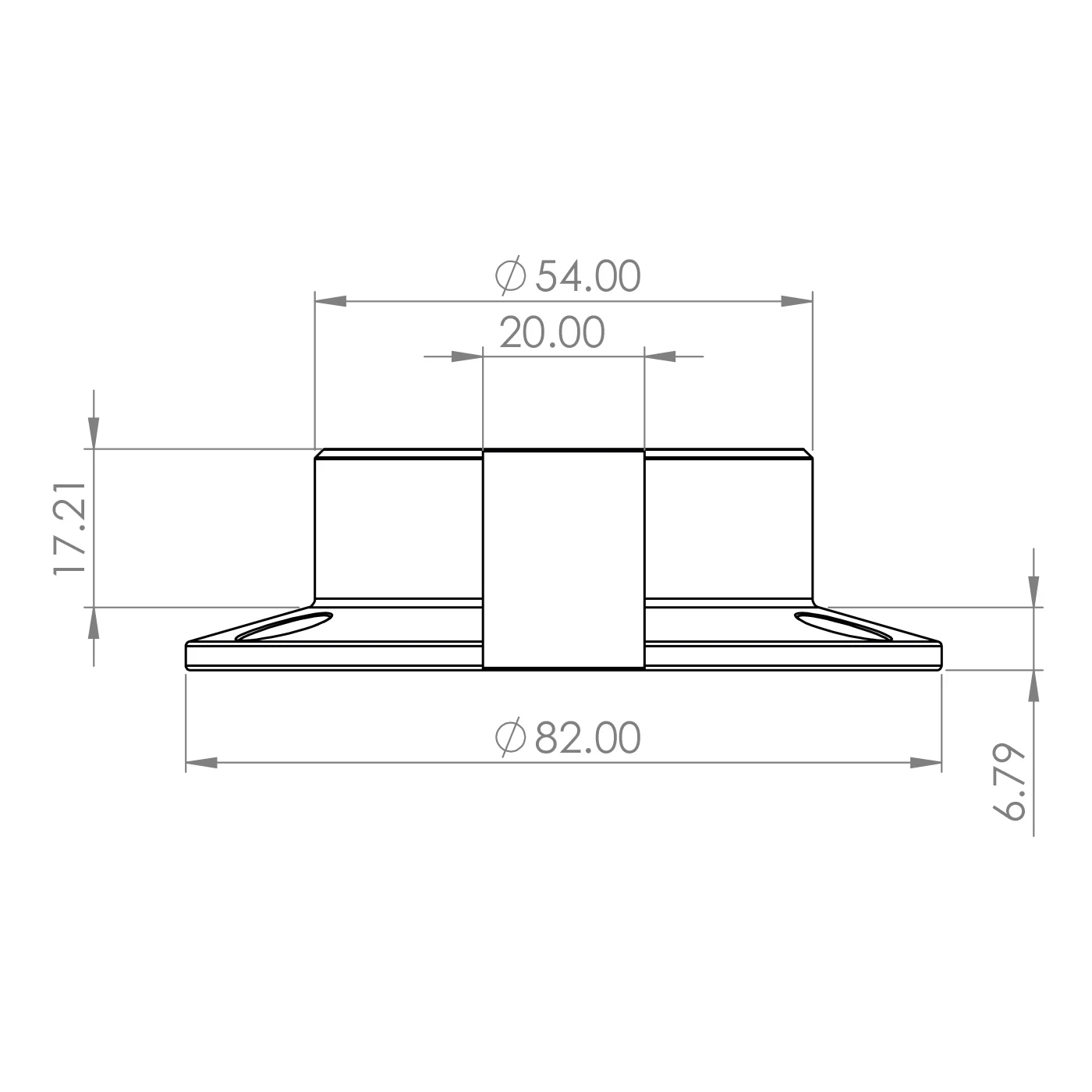

Rysunek techniczny mocowania osiowego Kozza – widok z boku z wymiarami
Rysunek techniczny mocowania osiowego Kozza – widok z boku z wymiarami

Wymiary i specyfikacja techniczna

  • Producent: Kozza
  • Przeznaczenie: do aluminiowego pochwytu okrągłego fi 40 mm
  • Materiał: aluminium
  • Wykończenie: anoda matowa
  • Średnica zewnętrzna podstawy (kołnierza): 82 mm
  • Średnica zewnętrzna górnej części: 54 mm
  • Średnica otworu wewnętrznego: 50 mm
  • Szerokość wycięcia bocznego: 20 mm
  • Wysokość całkowita: 17,21 mm
  • Grubość podstawy (flanszy montażowej): 6,79 mm
  • Otwory montażowe: 3 szt. o średnicy 6,9 mm z pogłębieniami ø 10 mm
  • Waga: 0,04 kg
  • EAN: 5903313207683

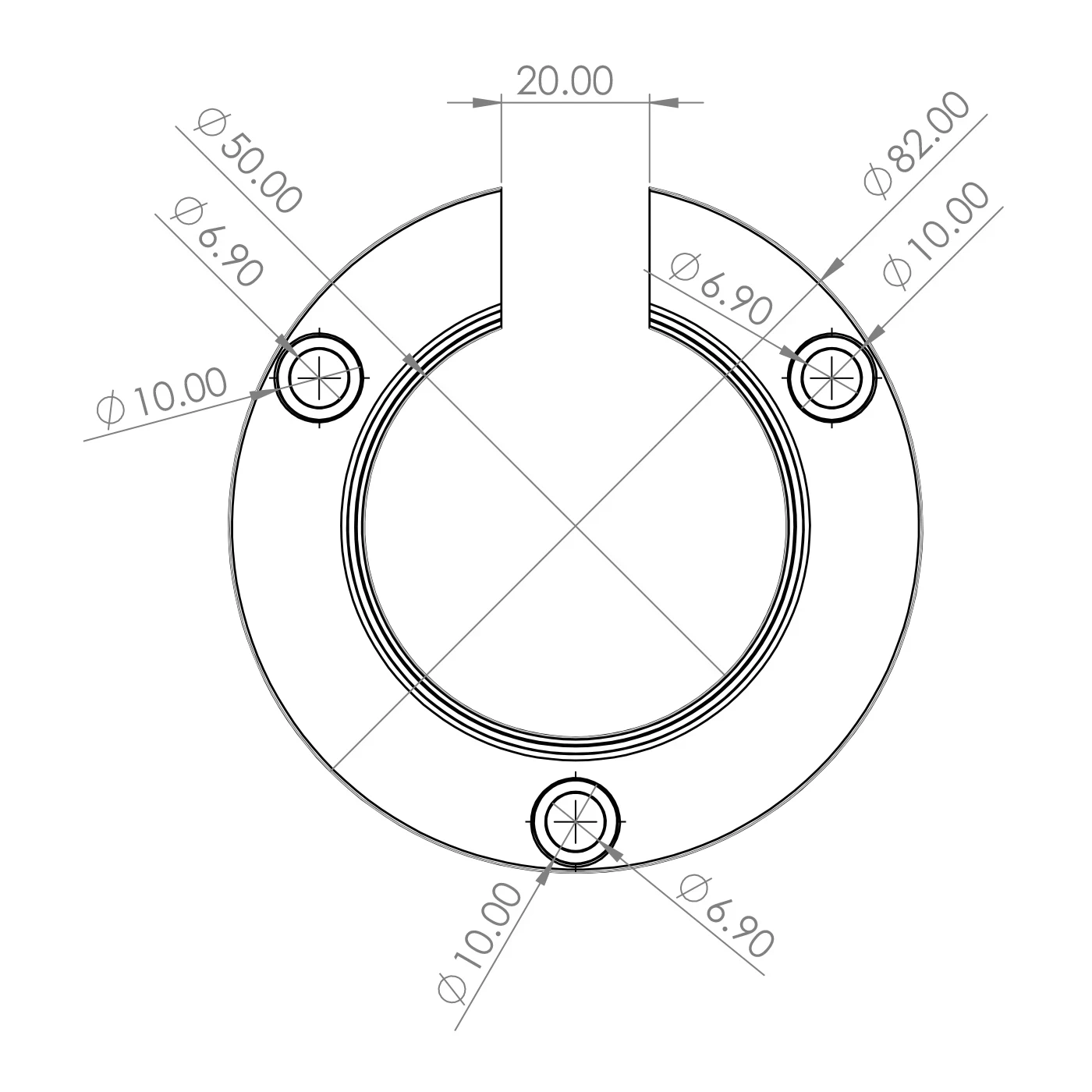

Rysunek techniczny mocowania osiowego Kozza – widok z góry z wymiarami otworów
Rysunek techniczny mocowania osiowego Kozza – widok z góry z wymiarami otworów

Konstrukcja i montaż

Element posiada charakterystyczne wycięcie w kształcie litery U o szerokości 20 mm, umożliwiające boczne nasunięcie na pochwyt bez konieczności demontażu całego systemu. Kołnierz montażowy o średnicy 82 mm zapewnia dużą powierzchnię przylegania do podłoża. Trzy otwory rozmieszczone symetrycznie na obwodzie kołnierza gwarantują równomierne rozłożenie sił mocujących. Pogłębienia pod łby śrub (ø 10 mm) pozwalają na schowanie łba śruby w licu kołnierza, co zapewnia gładką i estetyczną powierzchnię montażu.

Mocowanie jest kompatybilne ze standardowymi okrągłymi pochwytami aluminiowymi o średnicy fi 40 mm i doskonale komponuje się z systemami balustrad całoszklanych marki Kozza.
