Łącznik cybanta ocynkowany Ø10 × 49 mm, na rurę 1 1/2"

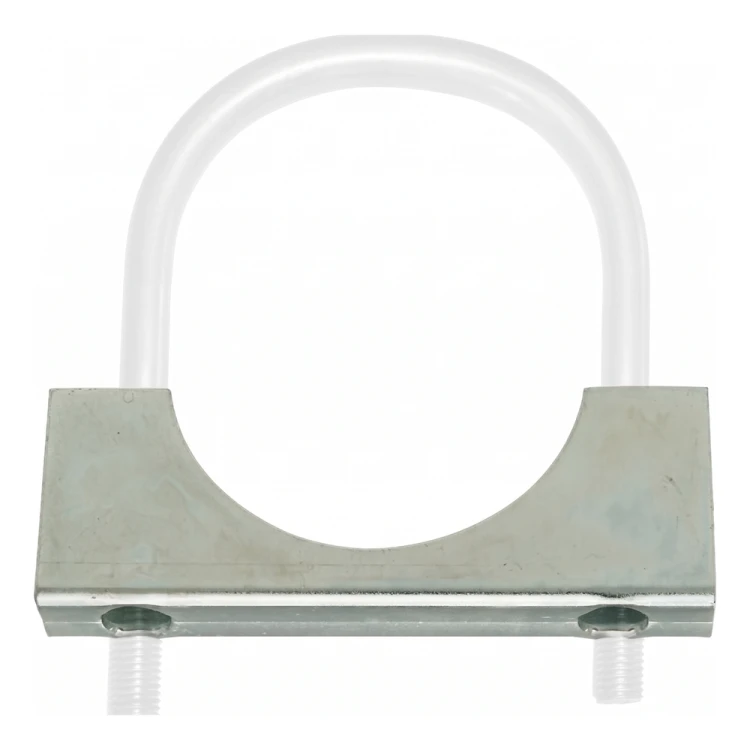

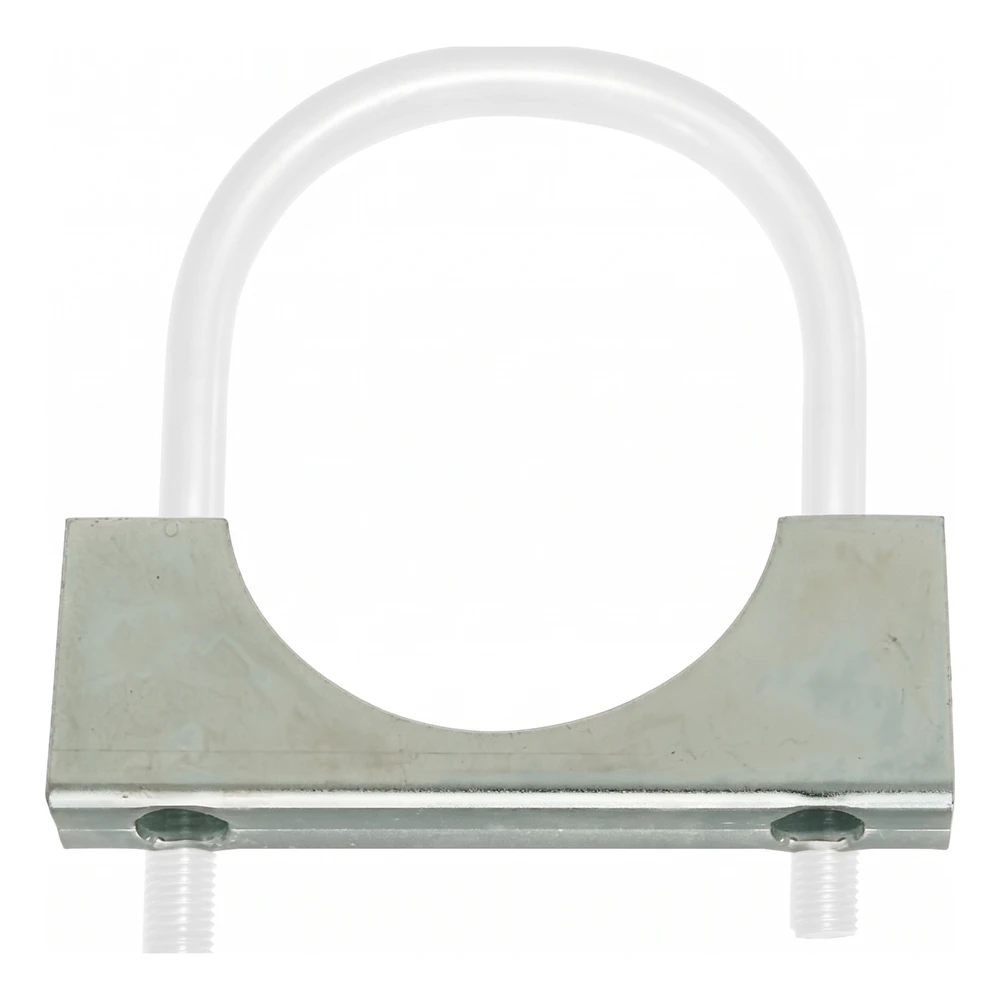

Płaskownik z wycięciem pod rurę i dwoma otworami na ramiona cybanta – zamyka obejmę od strony podłoża; wykonanie ocynkowane

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Łącznik cybanta to płaskownik z wycięciem pod rurę i dwoma otworami na ramiona cybanta. Zamyka obejmę od strony podłoża i w parze z cybantem o tym samym rozmiarze służy do mocowania rur do konstrukcji bez wiercenia otworów w podłożu.

Oznaczenie producenta Ø10 × 49 mm określa wymiary pasującego cybanta: średnicę pręta Ø10 mm oraz rozstaw wewnętrzny prętów A = 49 mm. Rozmiar pasującej rury to 1 1/2". Podczas montażu nałóż łącznik na ramiona cybanta wycięciem w stronę rury, a następnie dokręcaj nakrętki na przemian po obu stronach, aż rura zostanie równo dociśnięta.

Powłoka (ocynk) chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Łącznik nie jest sprzedawany w komplecie z cybantem. Nośność mocowania zależy od rury, konstrukcji i siły dokręcenia – określa ją projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz łącznik do cybanta o tym samym oznaczeniu: pręt Ø10 mm, rozstaw A = 49 mm, rura 1 1/2".
• ✓Nałóż łącznik na ramiona cybanta wycięciem w stronę rury.
• ✓Dokręcaj nakrętki na przemian po obu stronach, aż rura zostanie równo dociśnięta.
