Łącznik stalowy L120 do zawiasu bramowego M18 – otwarcie 180°

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 9,35 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M18
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Łącznik stalowy L120 do zawiasu bramowego M18 – otwarcie 180°

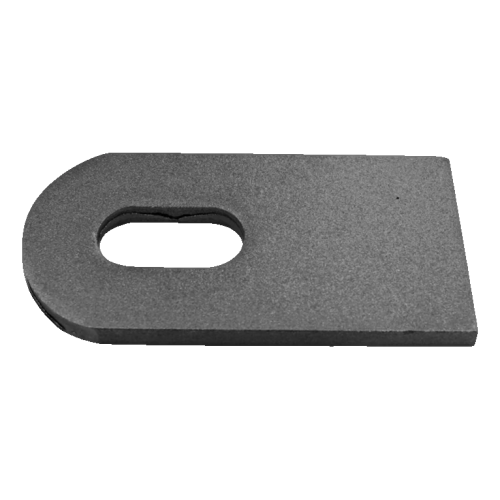

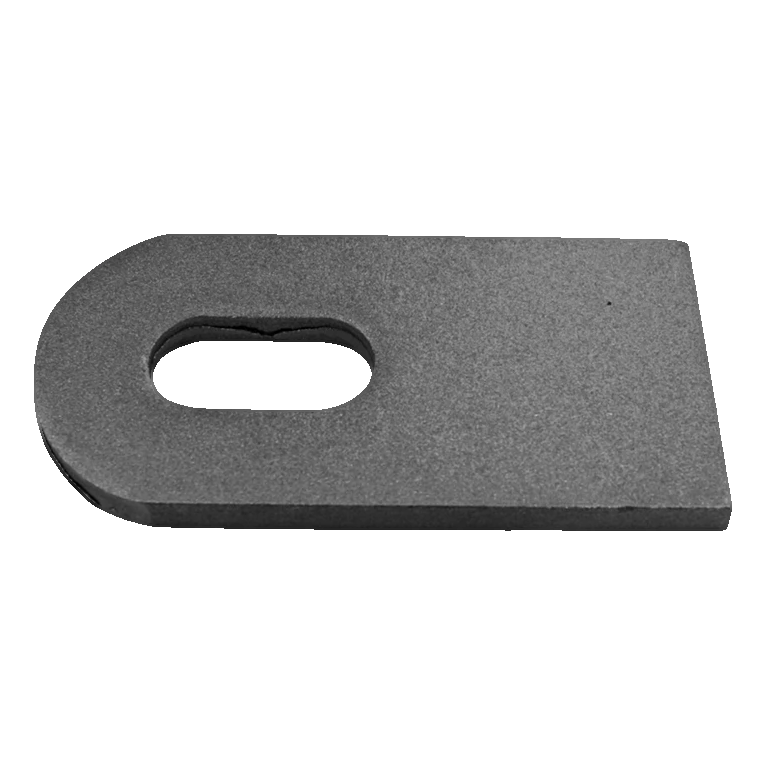

Łącznik stalowy L120 do zawiasu M18 – widok ogólny
Łącznik stalowy L120 do zawiasu M18 – widok ogólny

Stalowy łącznik L120 przeznaczony do zawiasów bramowych z gwintem M18. Dzięki masywnej konstrukcji z blachy o grubości 8 mm zapewnia trwałe i stabilne połączenie zawiasu z bramą lub furtką, umożliwiając pełne otwarcie skrzydła pod kątem 180°. Otwór fasolkowy w łączniku daje zakres regulacji 70–90 mm, co pozwala precyzyjnie ustawić pozycję skrzydła względem słupka — bez konieczności ponownego nawiercania otworów.

Element jest niezbędnym komponentem przy montażu bram skrzydłowych i furtek na zawiasach śrubowych M18. Jego prosta forma i solidna budowa gwarantują szybki montaż i wieloletnią bezawaryjną eksploatację.

Rysunek wymiarowy łącznika L120 – Poz. 1
Rysunek wymiarowy łącznika L120 – Poz. 1

Wymiary łącznika

  • Długość (L): 120 mm
  • Wysokość: 60 mm
  • Grubość blachy: 8 mm
  • Otwór fasolkowy (szerokość): 20 mm
  • Zakres regulacji w otworze: 70–90 mm
  • Gwint zawiasu: M18

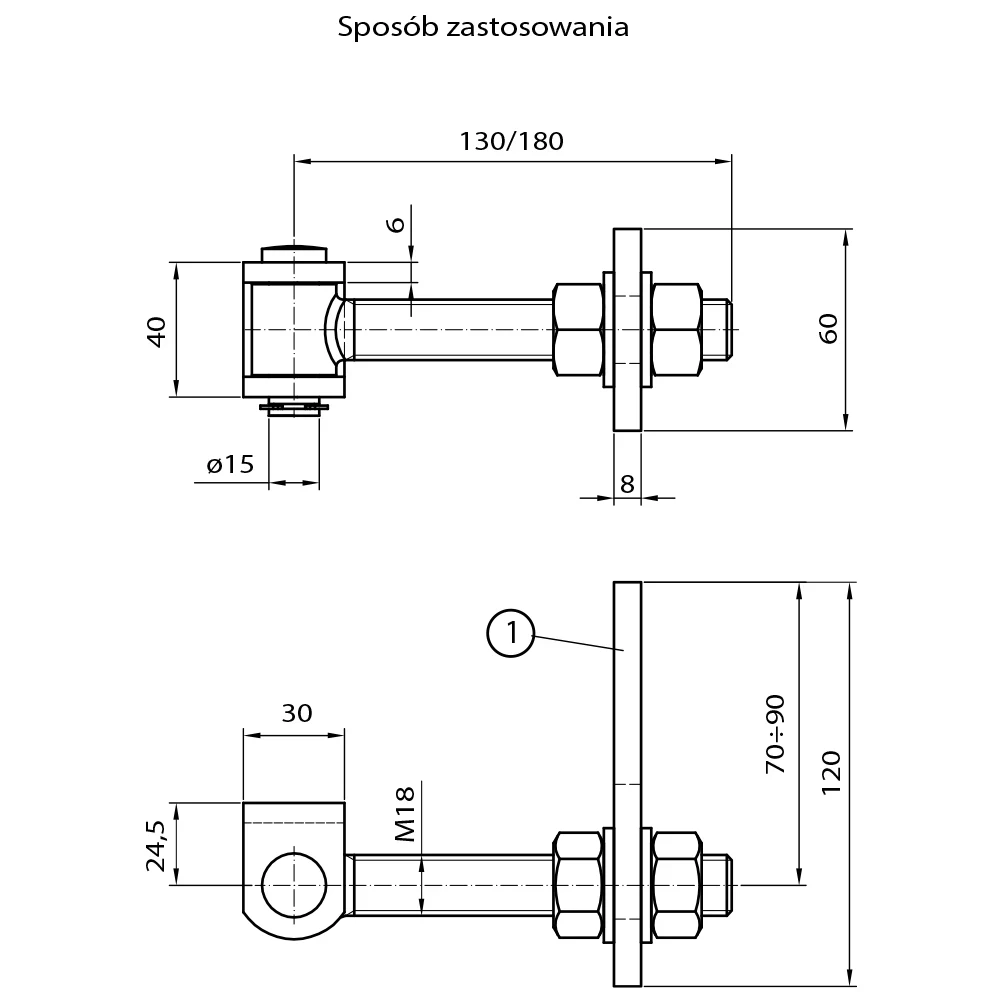

Schemat zastosowania łącznika L120 z zawiasem M18 – sposób montażu
Schemat zastosowania łącznika L120 z zawiasem M18 – sposób montażu

Sposób zastosowania i montaż

Łącznik montuje się na skrzydle bramy lub furtki, a trzpień zawiasu M18 przechodzi przez otwór fasolkowy i mocowany jest nakrętkami po obu stronach. Schemat zastosowania pokazuje dwa warianty długości trzpienia (130 mm lub 180 mm), co pozwala dobrać odpowiedni zawias do grubości słupka lub ramy. Tuleja zawiasu (wysokość 40 mm, sworzeń Ø15 mm) spawana jest do słupka, a łącznik z otworem fasolkowym umożliwia płynną regulację ustawienia skrzydła.

Dane techniczne

  • Materiał: stal
  • Grubość blachy: 8 mm
  • Długość łącznika: 120 mm
  • Wysokość łącznika: 60 mm
  • Gwint zawiasu: M18
  • Wymiar otworu fasolkowego: 20 × 40 mm (szerokość × długość)
  • Zakres regulacji: 70–90 mm
  • Kąt otwarcia skrzydła: 180°
  • Waga: 0,38 kg
  • EAN: 99917867

Łącznik jest kompatybilny z zawiasami śrubowymi M18 o długości trzpienia 130 mm lub 180 mm. Idealny element do profesjonalnego montażu bram skrzydłowych i furtek w systemach ogrodzeniowych.
