Listwa Zębata do bram przesuwnych samonośnych Tworzywo L1000X20 do 800 kg

Przejdź do sekcji Opinie

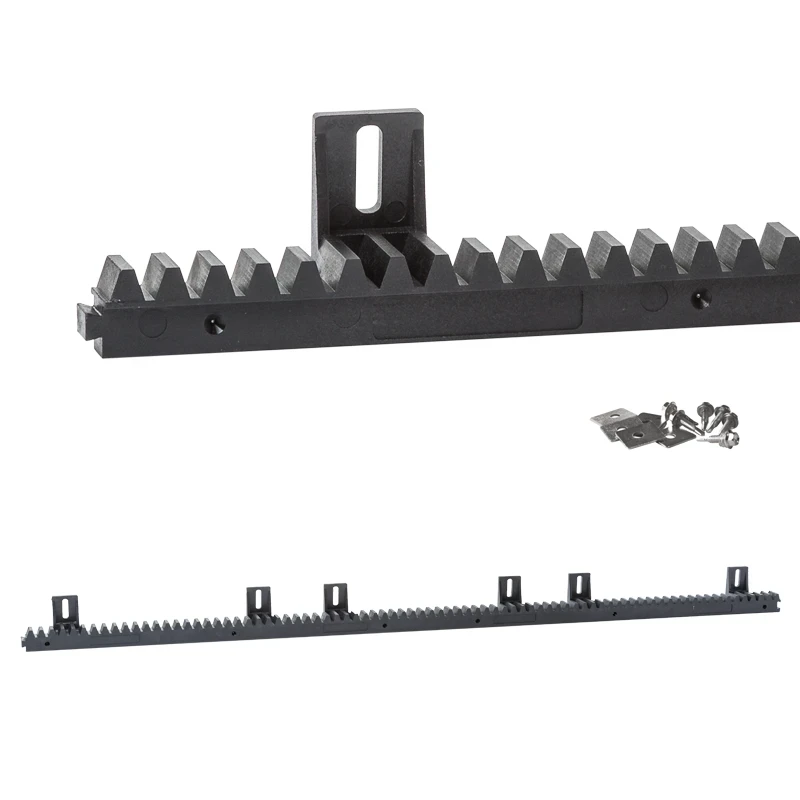

Listwa zębata do bram przesuwnych samonośnych z tworzywa sztucznego z rdzeniem stalowym, długość 1020 mm, moduł zęba 4, nośność do 800 kg. Kompatybilna z napędami FAAC, CAME, NICE, BFT. W zestawie wkręty samowiercące.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 29,58 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Cat 121 #121

  • Materiał Tworzywo sztuczne

Opis

Listwa zębata z tworzywa · moduł 4

Długość 1018 mm, szerokość 20 mm, moduł 4, uchwyty montażowe: 6 szt., do bram przesuwnych o masie do 800 kg

4moduł zęba
1018 mmdługość
20 mmszerokość
do 800 kgnośność

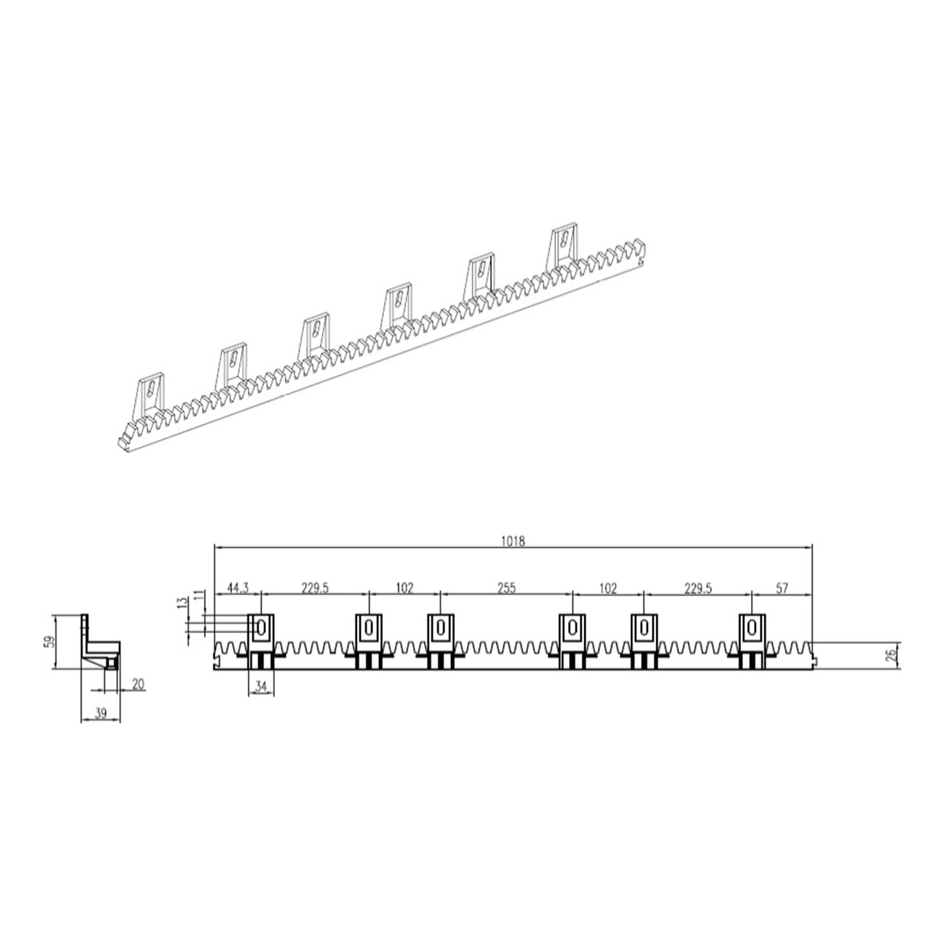

Rysunek wymiarowy listwy zębatej z tworzywa: L = 1018 mm, b = 20 mm, moduł 4
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok listwy z uchwytami, szczegół końca z uchwytem i przekrój przez uchwyt. Wymiary wg rysunku i danych producenta.

Szybka decyzja

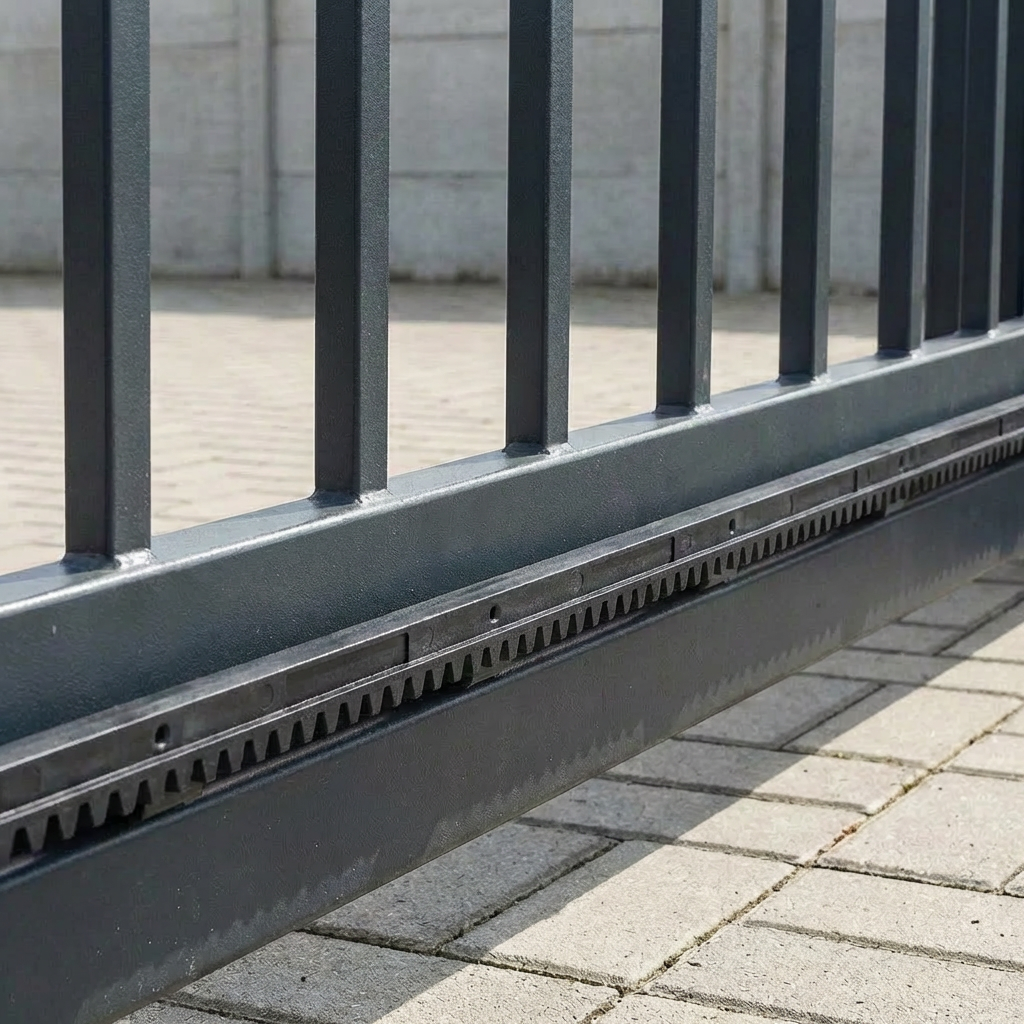

ZastosowanieZębatka napędu bramy przesuwnej – przenosi ruch z koła zębatego siłownika na skrzydło
DobórDo napędów z kołem zębatym o module 4; bramy o masie do 800 kg
WarunkiKorpus z tworzywa nie koroduje i nie wymaga smarowania; stalowy rdzeń usztywnia listwę na całej długości.

O produkcie

Listwa zębata z tworzywa ze stalowym rdzeniem współpracuje z kołem zębatym napędu bramy przesuwnej. Korpus z tworzywa pracuje ciszej niż listwa stalowa, a stalowy rdzeń biegnący wzdłuż listwy zapewnia jej sztywność.

Listwa ma długość 1018 mm, szerokość 20 mm i moduł 4. Uchwyty montażowe z podłużnymi otworami: 6 szt.; w komplecie są wkręty samowiercące z podkładkami.

Listwa przenosi bramy o masie do 800 kg i pasuje do napędów z kołem zębatym o module 4. Masa listwy to 1,4 kg.

Wymiary

Moduł zęba4
Długość1018 mm
Szerokość20 mm
Wysokość listwy (do wierzchołków zębów)26 mm
Wysokość z uchwytem59 mm
Uchwyty montażowe6
Nośnośćdo 800 kg
Masa1,4 kg
Wymiary wg rysunku i danych producenta; położenie uchwytów wg rysunku lub zdjęć, rdzeń stalowy poglądowo.

Materiał i powłoka

Materiałtworzywo sztuczne ze stalowym rdzeniem

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki1,4 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź moduł koła zębatego siłownika – listwa ma moduł 4.
  • ✓Kolejne listwy układaj na styk, zachowując ciągłość podziałki zębów.
  • ✓Przykręć uchwyty do skrzydła bramy wkrętami samowiercącymi z podkładkami; podłużne otwory pozwalają ustawić wysokość listwy względem koła zębatego.

Ważne

Listwa przenosi bramy o masie do 800 kg. Przy cięższym skrzydle dobierz listwę o większej nośności.
