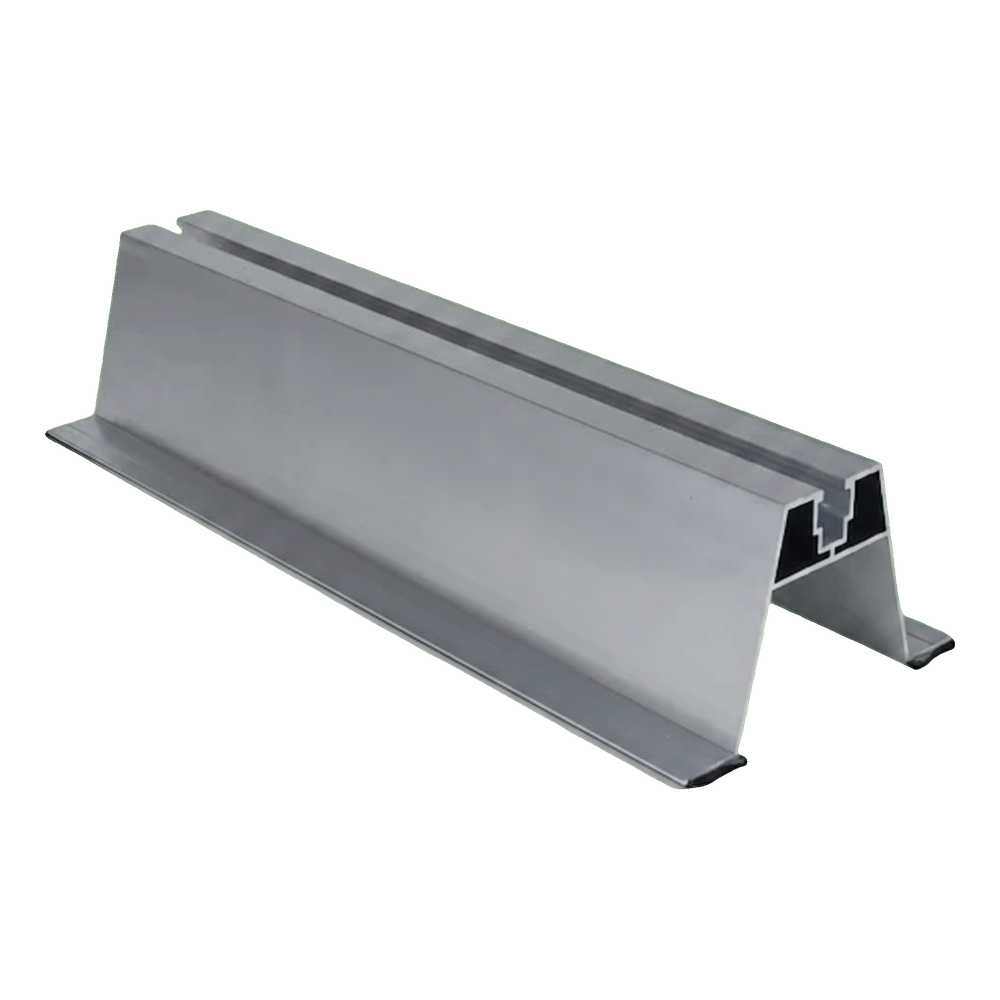

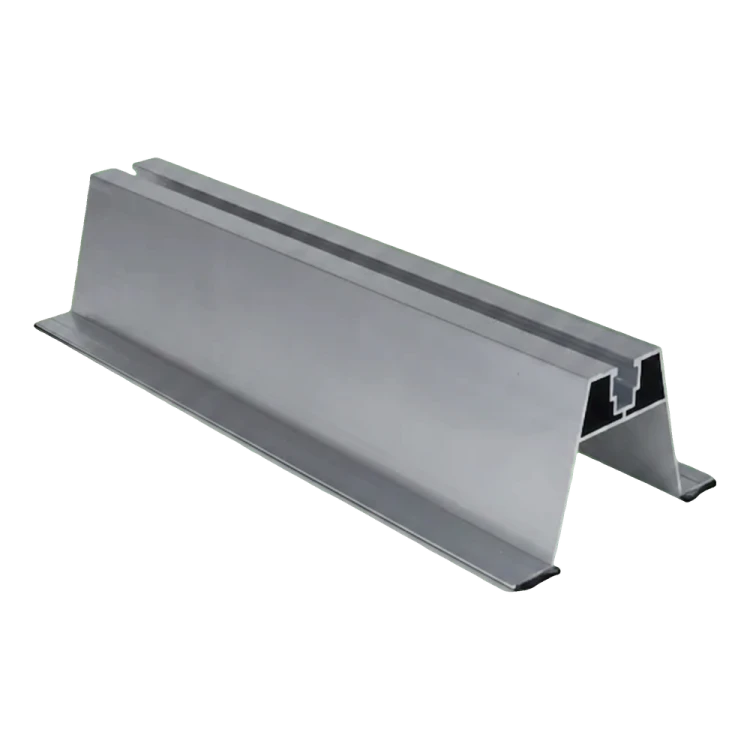

Mostek trapezowy aluminiowy H-70 z EPDM 330 mm – typ 2 do blachy trapezowej
Wystaw opinię o produkcie
Mostek trapezowy aluminiowy H-70 z EPDM, typ 2, do blachy trapezowej. Przekrój 114 × 70 mm, długość 330 mm, grubość ścianki 1,5 mm, masa 1,262 kg/m. Kanał montażowy 40 mm, otwór 9 mm. Aluminium 6060, uszczelka EPDM na stopkach. Otwory montażowe wiercone na miejscu.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Opis
Mostek trapezowy aluminiowy H-70 z EPDM 330 mm – typ 2 do blachy trapezowej
Mostek trapezowy H-70 z EPDM to aluminiowy profil montażowy przeznaczony do bezpośredniego mocowania paneli fotowoltaicznych na dachach pokrytych blachą trapezową. Wariant typ 2 jest dedykowany do wyższych połączeń dachowych — wysokość profilu zapewnia swobodny przepływ powietrza pod modułami, umożliwiając ich naturalne chłodzenie i odsunięcie od nagrzanej powierzchni dachu. Profil wyposażono w górny kanał montażowy, do którego mocuje się klemy środkowe i końcowe za pomocą śrub z gniazdem sześciokątnym i nakrętek kwadratowych. Na stopkach profilu osadzono uszczelki EPDM, które tłumią drgania, chronią powłokę blachy przed zarysowaniem i uszczelniają punkt styku z pokryciem dachowym. Otwory na śruby mocujące do blachy wykonuje się na budowie — dzięki temu instalator dopasowuje rozstaw otworów do rozstawu grzbietów trapezu.
Zalety dla ekipy montażowej
- Wysokość 70 mm odsuwa moduł od dachu — lepsza wentylacja i niższe temperatury pracy paneli
- Uszczelka EPDM na stopkach zabezpiecza powłokę blachy i poprawia przyczepność profilu
- Kanał montażowy kompatybilny z klemami środkowymi i końcowymi — uniwersalny system mocowania
- Otwory montażowe wykonywane na miejscu, co pozwala dopasować mostek do dowolnego profilu trapezu
- Aluminium 6060 odporne na korozję — bezobsługowa eksploatacja przez cały okres życia instalacji
Rysunek przekroju ukazuje trapezowy kształt profilu z szeroką podstawą i kanałem montażowym na szczycie. Detal w lewym dolnym rogu przedstawia przekrój uszczelki EPDM osadzonej na stopce profilu. Wszystkie wymiary przekrojowe znajdziesz w karcie specyfikacji poniżej.
