Mostek trapezowy aluminiowy H100 L330 z uszczelką EPDM 2 mm do montażu PV
towar niedostępny
dodaj do przechowalni
0
Opis
Mostek trapezowy aluminiowy H100 L330 z uszczelką EPDM 2 mm do montażu PV

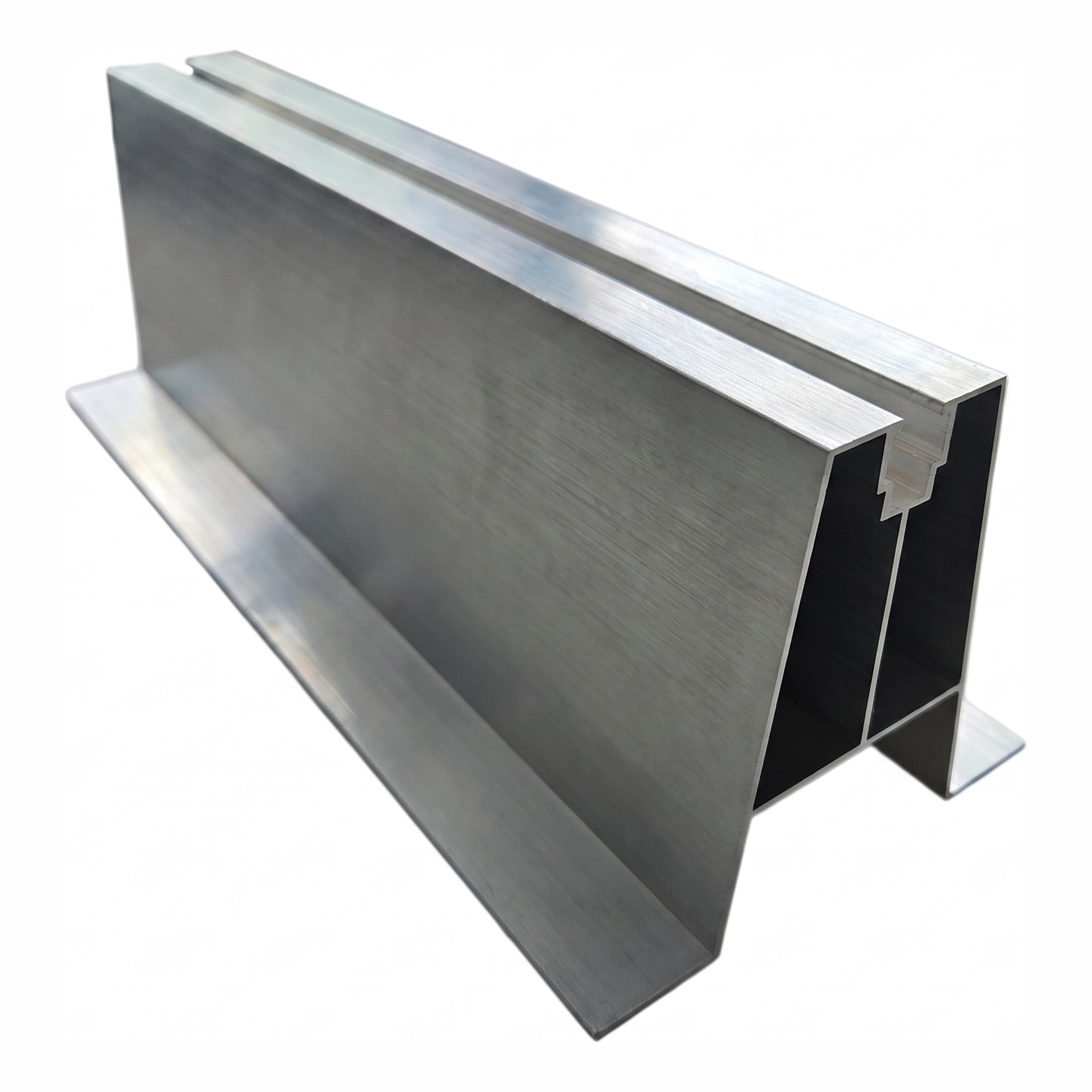

Mostek trapezowy aluminiowy H100 L330 to gotowy adapter dachowy przeznaczony do mocowania konstrukcji fotowoltaicznych na dachach pokrytych blachą trapezową. Dzięki fabrycznej uszczelce EPDM o grubości 2 mm mostek zapewnia szczelne przyleganie do fali blachy, eliminując konieczność dodatkowego uszczelniania i znacząco przyspieszając montaż.
Profil wykonano z aluminium w standardowym wykończeniu anodowym, co gwarantuje wysoką odporność na korozję i wieloletnią trwałość w warunkach zewnętrznych. Trapezowy kształt przekroju idealnie odwzorowuje geometrię popularnych blach dachowych — mostek stabilnie opiera się na grzbietach fali, przenosząc obciążenia równomiernie na podkonstrukcję dachu.
Górna część profilu wyposażona jest w kanał montażowy o szerokości otworu 9 mm i głębokości 16 mm, umożliwiający szybkie mocowanie szyn montażowych lub klem za pomocą śrub hakowych lub nakrętek teowych. Rozwiązanie to pozwala na elastyczne pozycjonowanie elementów konstrukcji PV bez konieczności wiercenia dodatkowych otworów.

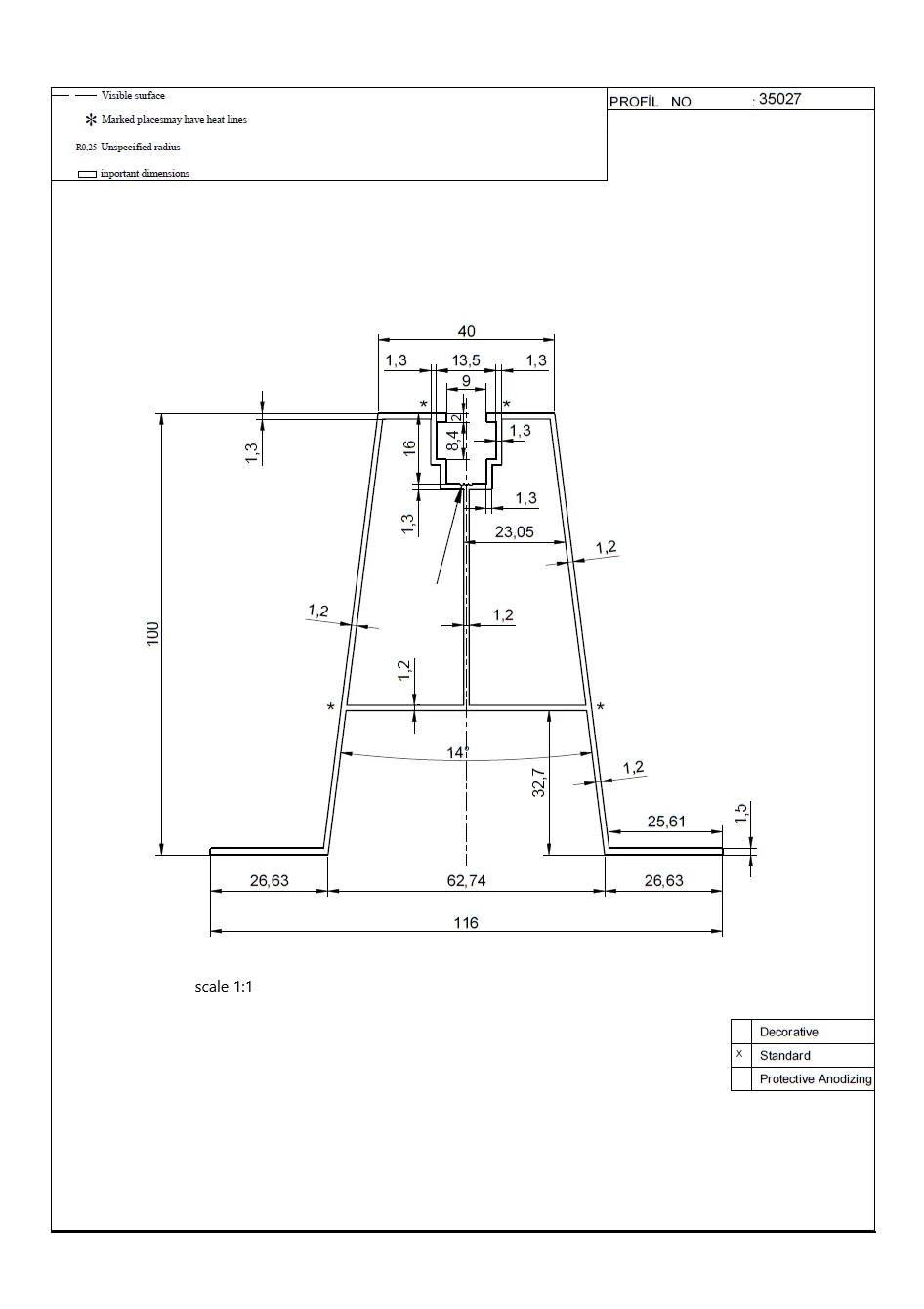

Wymiary i geometria profilu
- Długość mostka: 330 mm
- Wysokość całkowita: 100 mm
- Szerokość całkowita podstawy: 116 mm
- Szerokość górnej platformy: 40 mm
- Szerokość wewnętrzna podstawy: 62,74 mm
- Szerokość stopek bocznych: 26,63 mm (każda)
- Kąt nachylenia ścianek bocznych: 14°
Kanał montażowy (górna część profilu)
- Szerokość otworu wlotowego: 9 mm
- Szerokość wewnętrzna kanału: 13,5 mm
- Głębokość kanału: 16 mm
- Głębokość dolnej komory kanału: 8,4 mm
- Grubość wargi kanału: 2 mm
Grubości ścianek i konstrukcja
- Grubość ścianek bocznych: 1,2 mm
- Grubość poprzeczki wewnętrznej: 1,2 mm
- Grubość ścianek górnej platformy: 1,3 mm
- Grubość stopki podstawy: 1,5 mm
- Promień niezdefiniowany: R0,25 mm
- Wysokość do wewnętrznej poprzeczki: 32,7 mm
Parametry produktu
- Materiał profilu: aluminium (anodowanie standardowe)
- Uszczelka: EPDM 2 mm
- Waga: 0,438 kg
- Wymiary gabarytowe: L 330 × H 100 mm
Mostek trapezowy jest niezbędnym elementem łączącym blachę dachową z konstrukcją wsporczą paneli PV. Dzięki uszczelce EPDM chroni pokrycie dachowe przed przeniknięciem wody w miejscach mocowania, a aluminiowa konstrukcja nie obciąża znacząco dachu. Uniwersalna geometria sprawia, że profil pasuje do najpopularniejszych blach trapezowych stosowanych w budownictwie przemysłowym i magazynowym.
