Mostek trapezowy aluminiowy PV z EPDM H70 L330 do blachy trapezowej
towar niedostępny
dodaj do przechowalni
0
Opis

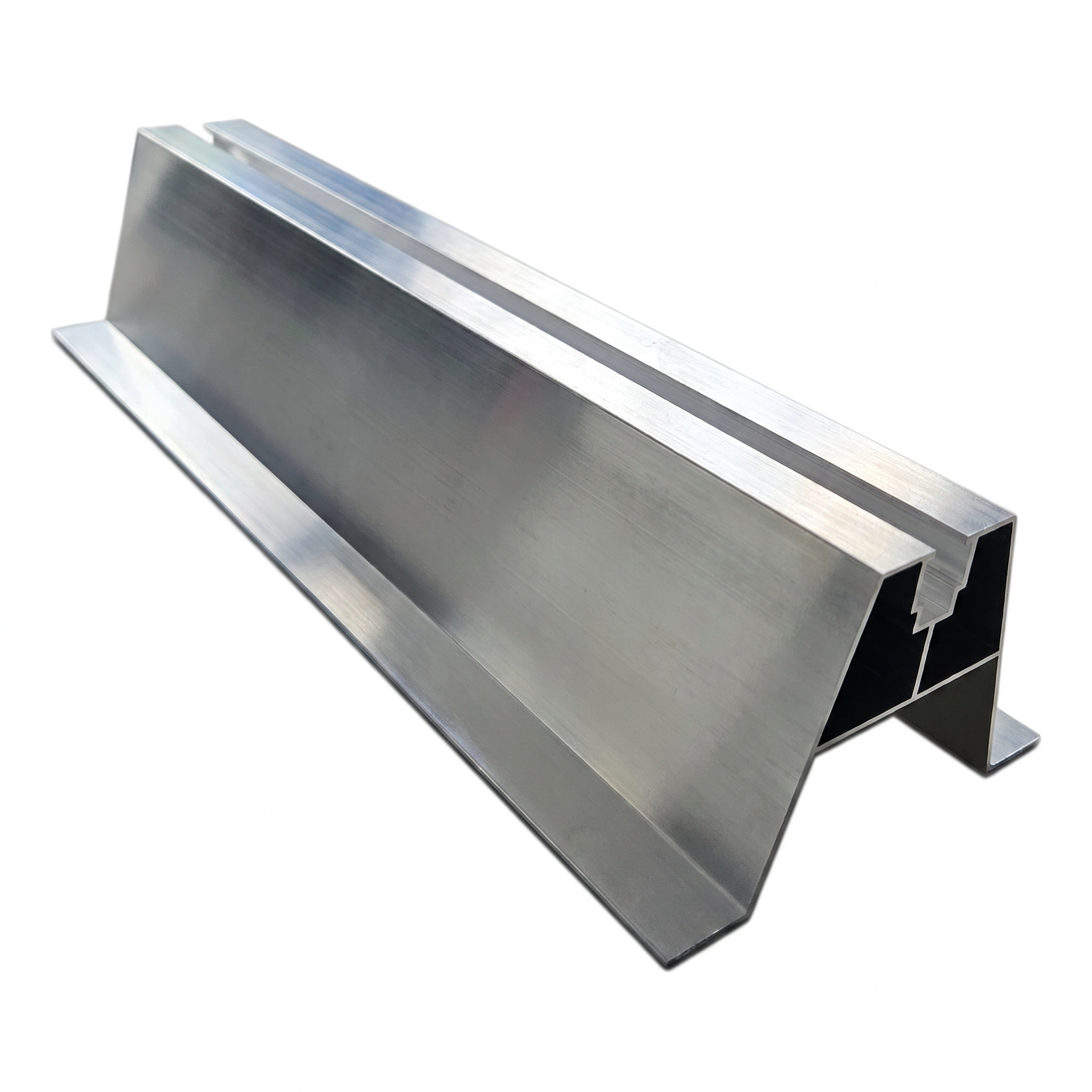

Mostek trapezowy aluminiowy PV z EPDM H70 L330 do blachy trapezowej
Mostek trapezowy aluminiowy H70 L330 to wytrzymały profil montażowy przeznaczony do instalacji fotowoltaicznych na dachach pokrytych blachą trapezową. Dzięki uszczelce EPDM o grubości 2 mm zapewnia szczelne i stabilne przyleganie do podłoża, eliminując ryzyko mikrodrgań oraz uszkodzeń powłoki blachy. Gotowy element skraca czas montażu i zapewnia powtarzalność na każdym dachu.
Profil wykonano z aluminium w wykończeniu Standard (anodowanie ochronne). Konstrukcja o przekroju trapezowym z centralnym kanałem prowadzącym umożliwia pewne mocowanie śrubą lub wkrętem samowiertnym oraz gwarantuje wysoką nośność przy niewielkiej masie własnej wynoszącej zaledwie 0,357 kg.
Zastosowanie
- Montaż szyn montażowych PV na dachach z blachy trapezowej
- Kompensacja profilu trapezu – mostek równomiernie rozkłada nacisk na fale blachy
- Współpraca z wkrętami samowiercącymi lub śrubami z podkładką EPDM
Parametry produktu
- Długość: 330 mm
- Wysokość: 70 mm
- Materiał profilu: aluminium
- Wykończenie: Standard (anodowanie ochronne)
- Uszczelka: EPDM 2 mm
- Waga: 0,357 kg
Wymiary i parametry techniczne
- Długość (L): 330 mm
- Wysokość (H): 63 mm (wymiar profilu: 70 mm wg rysunku przekroju)
- Szerokość górnej części: 40 mm
- Szerokość stopek podstawy: 26,63 mm (lewa i prawa)
- Rozstaw wewnętrzny stopek: 62,74 mm
- Kąt ścianek skośnych: 14°
- Grubość ścianek: 1,2–1,5 mm
- Grubość górnej ścianki: 1,3 mm
- Kanał prowadzący – szerokość otworu: 9 mm, głębokość: 16 mm
- Promienie nieokreślone: R0,25
Precyzyjnie zaprojektowany przekrój trapezowy z wewnętrzną poprzeczką wzmacniającą oraz centralnym kanałem prowadzącym gwarantuje sztywność profilu i łatwe pozycjonowanie elementów mocujących mechanicznych.
