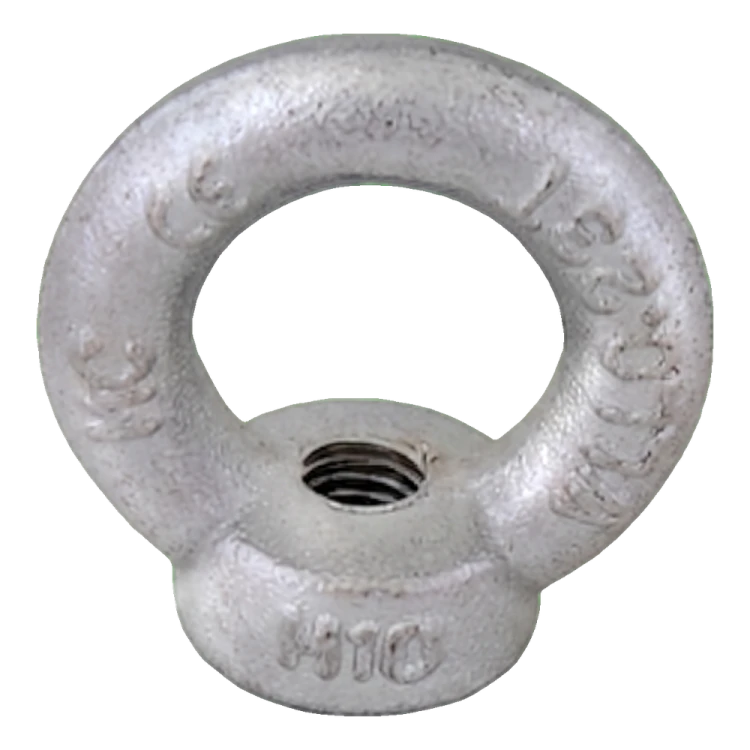

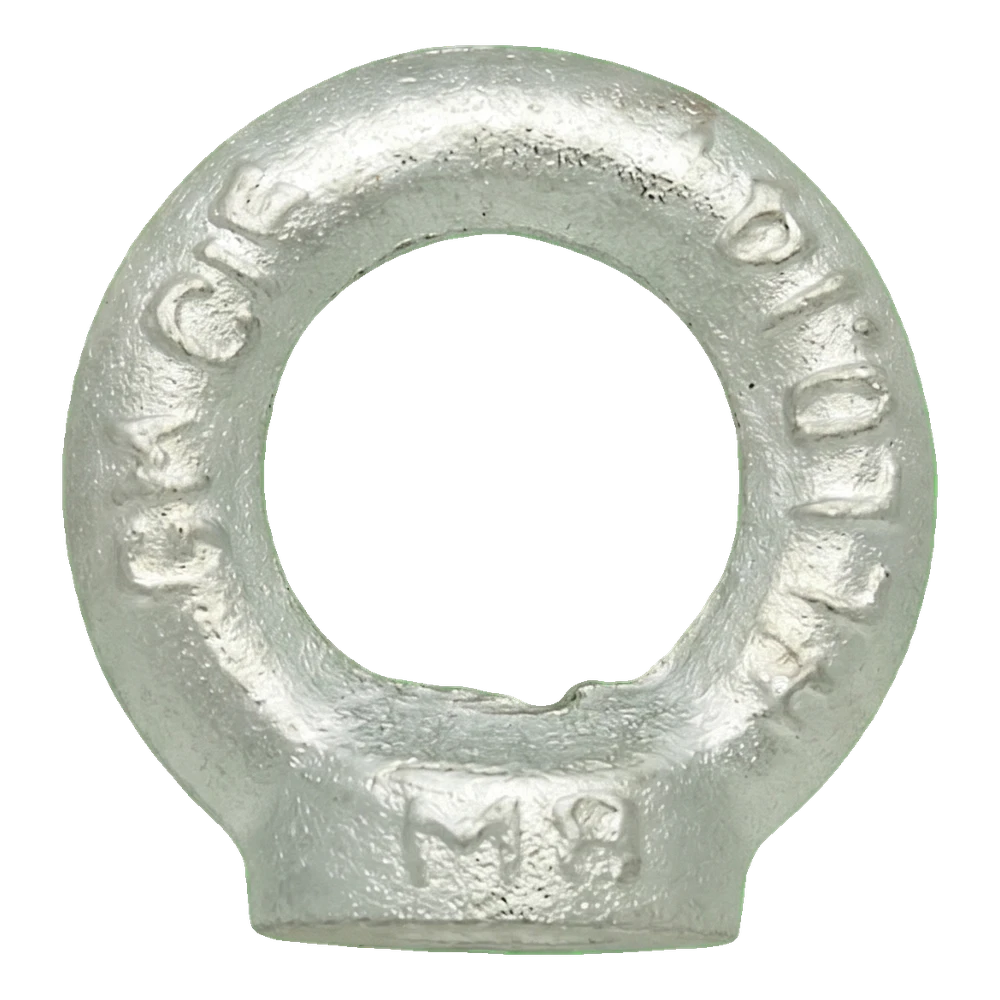

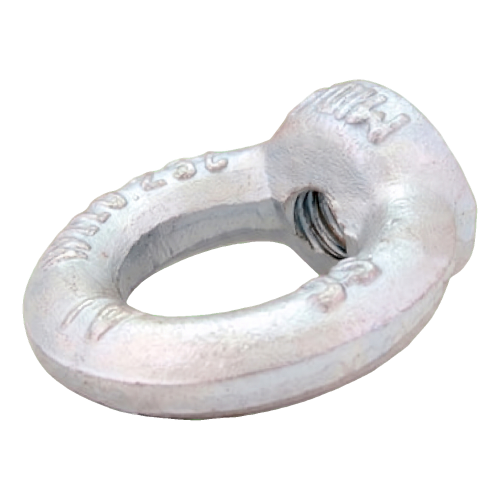

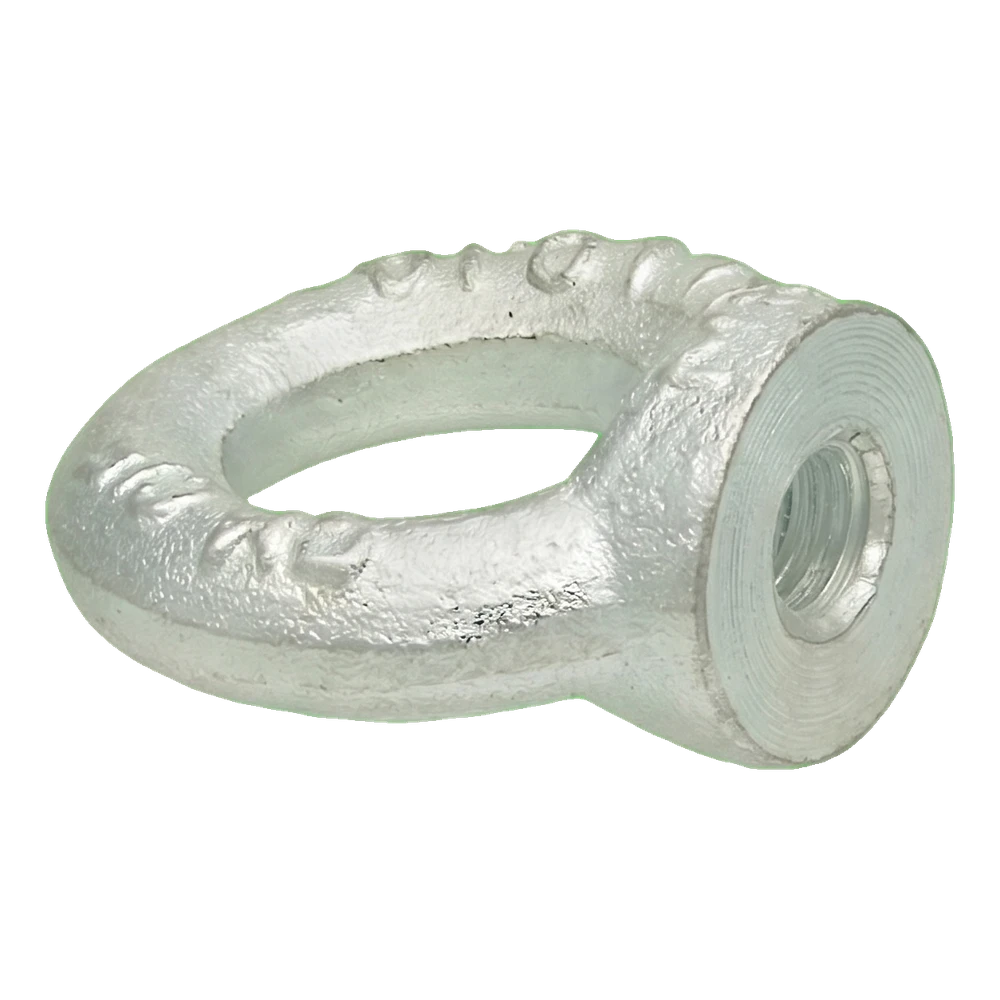

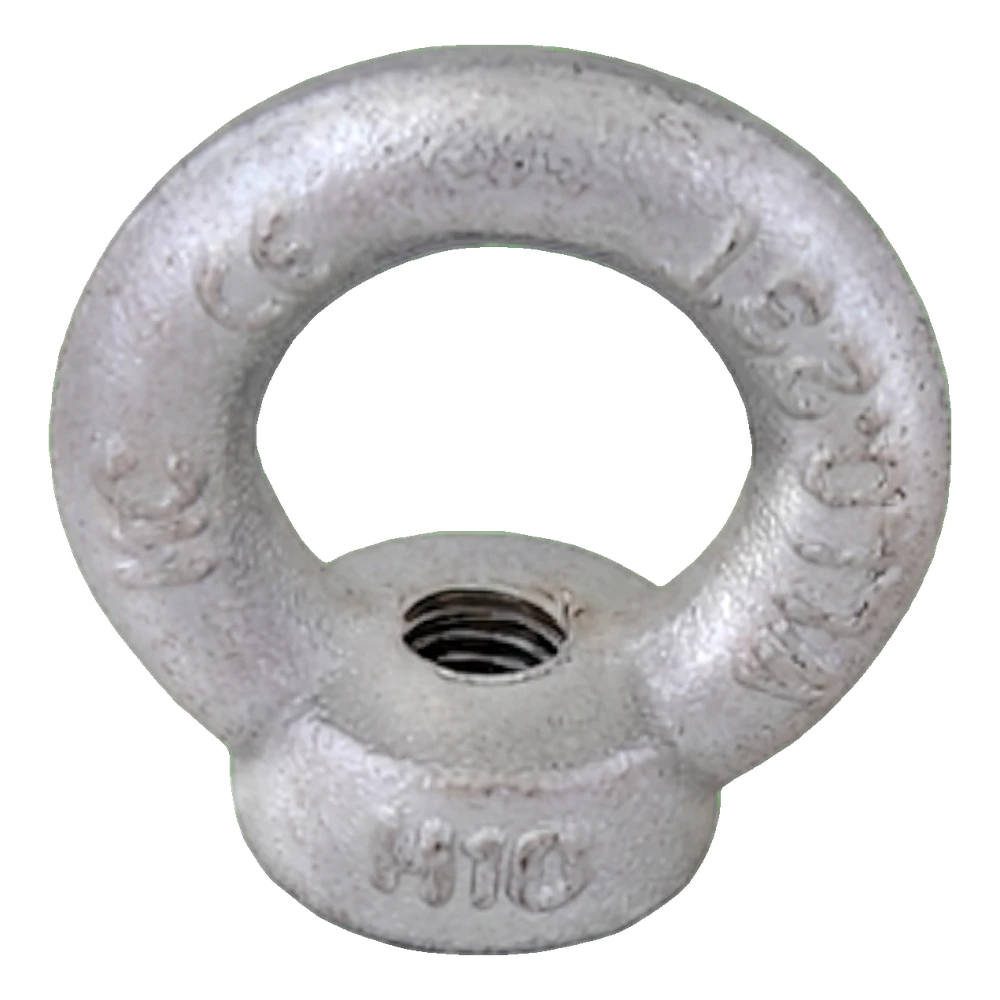

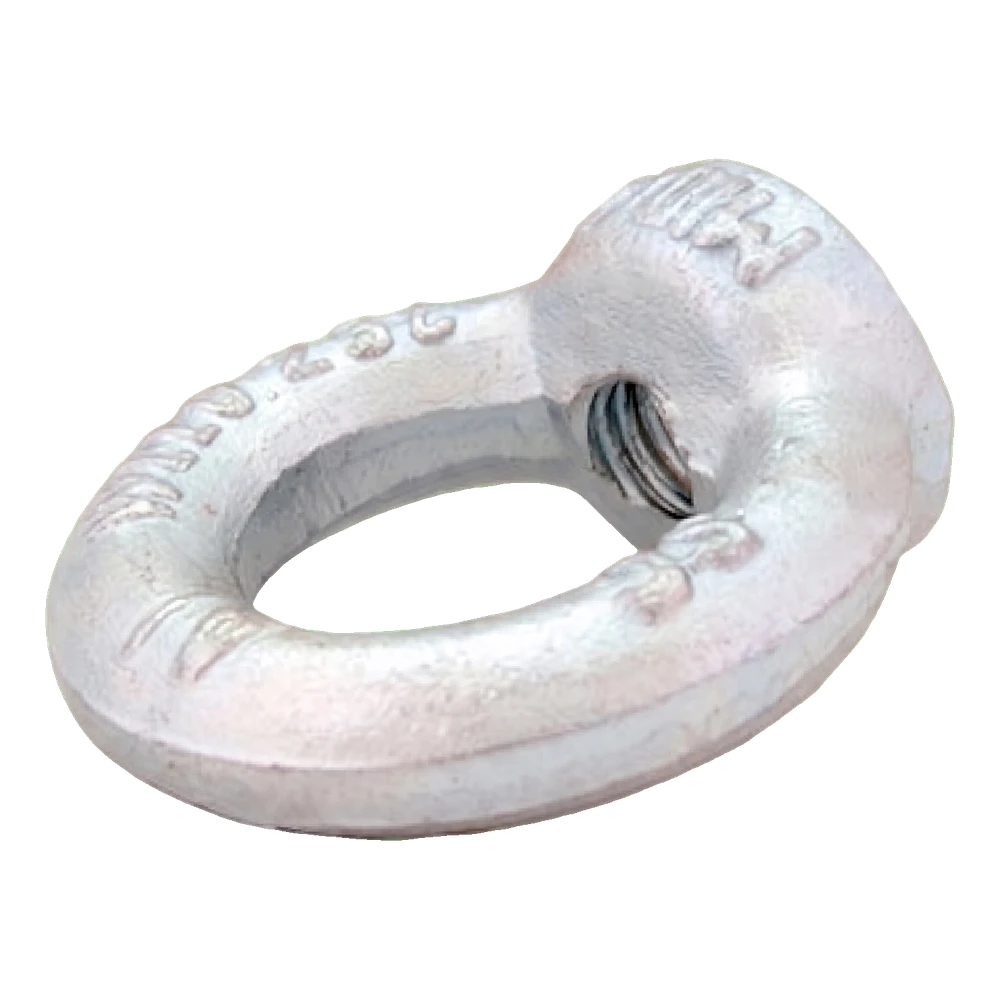

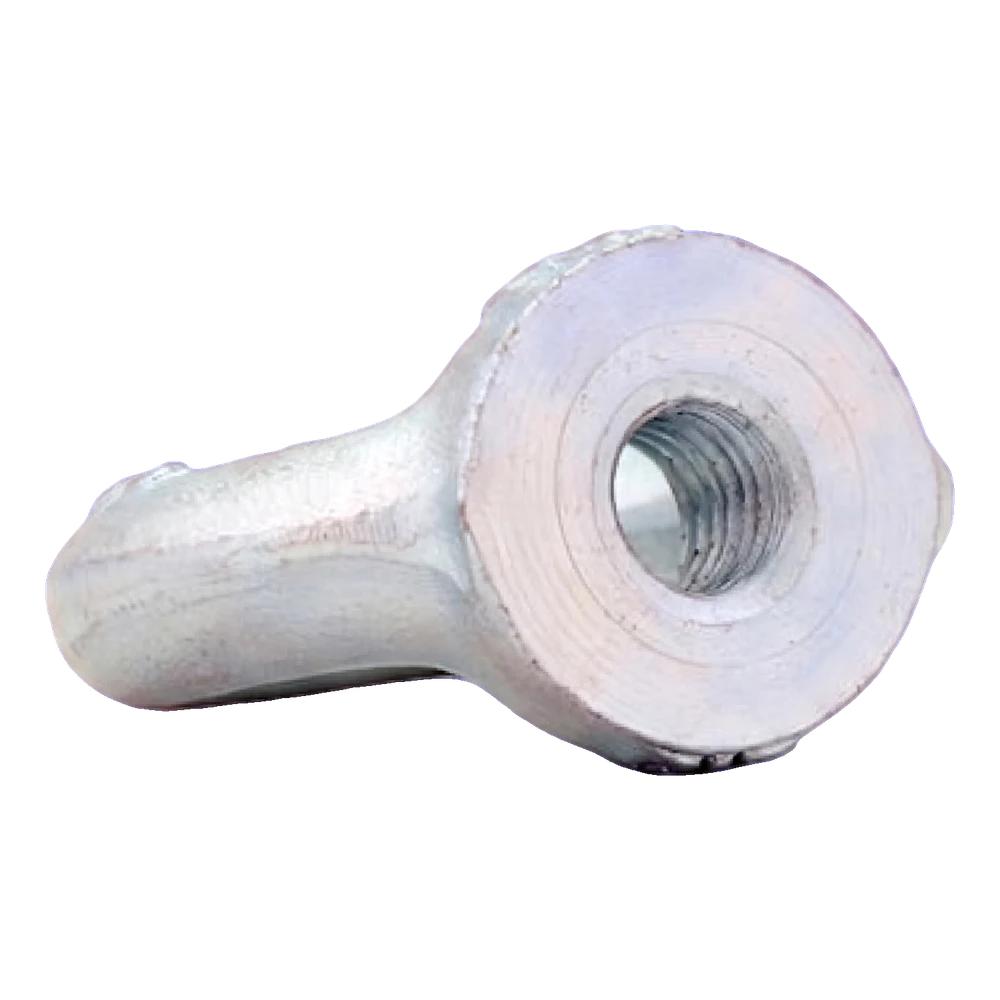

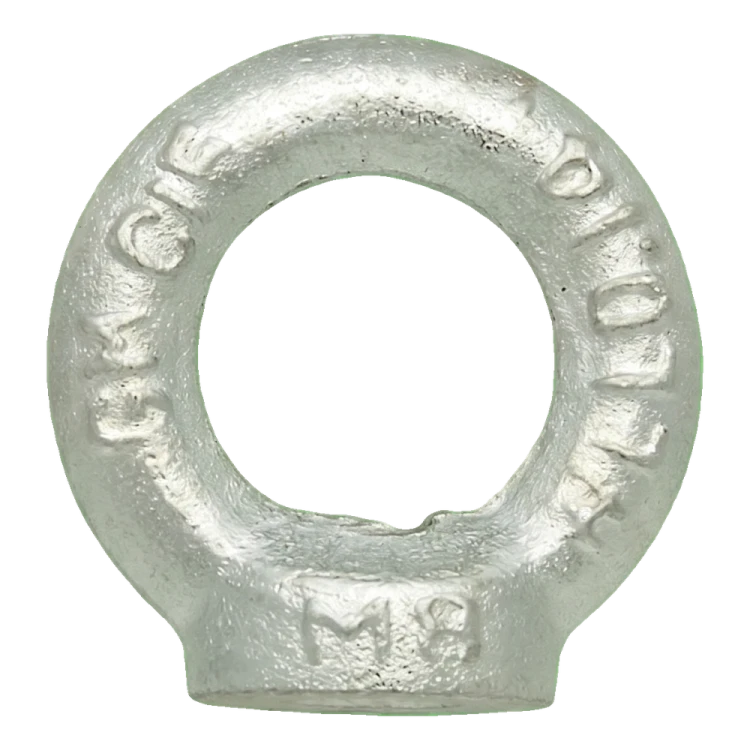

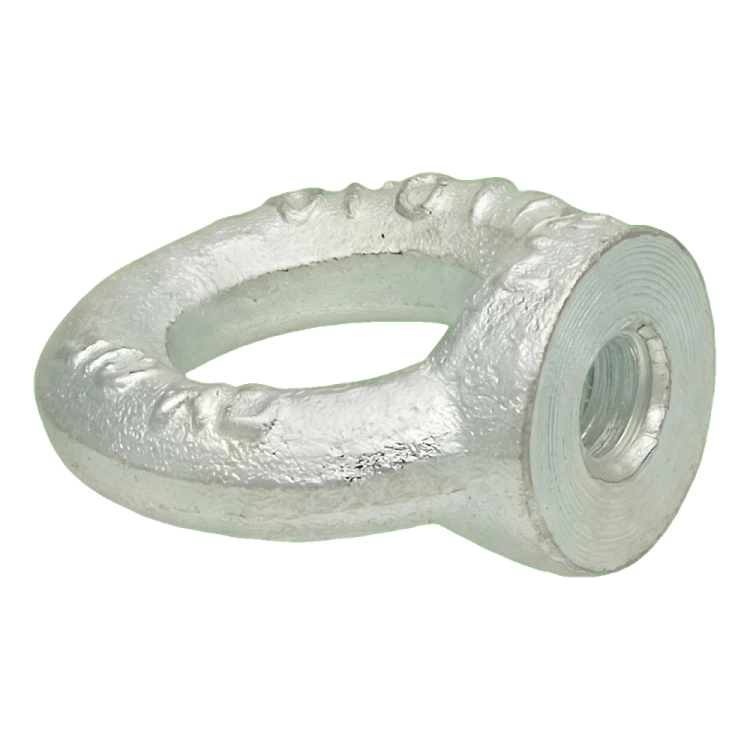

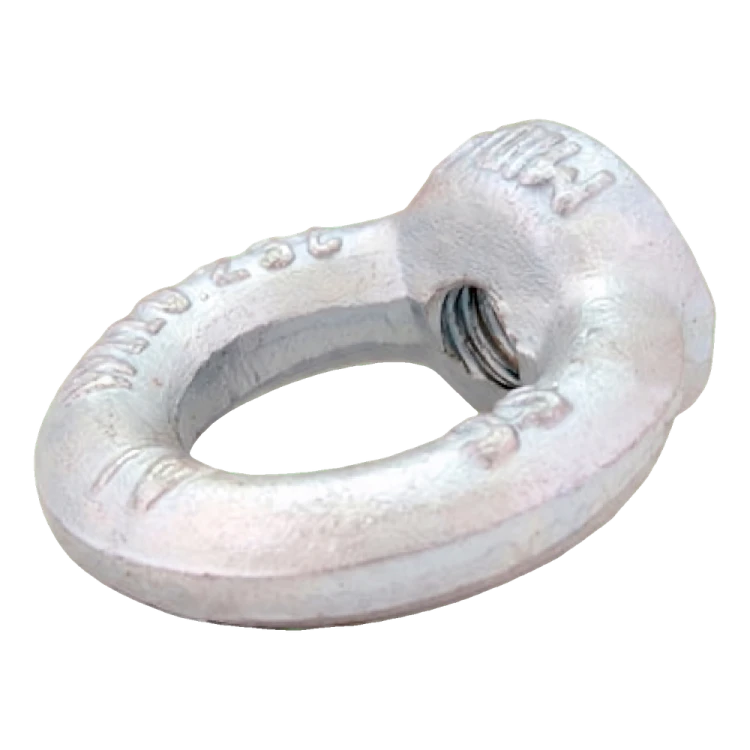

Nakrętka z uchem ocynkowana M22 DIN 582 – stal C15

Nakrętka z uchem do wykonania punktu zaczepienia na śrubie lub pręcie gwintowanym; ucho z kołnierzem, stal C15 ocynkowana

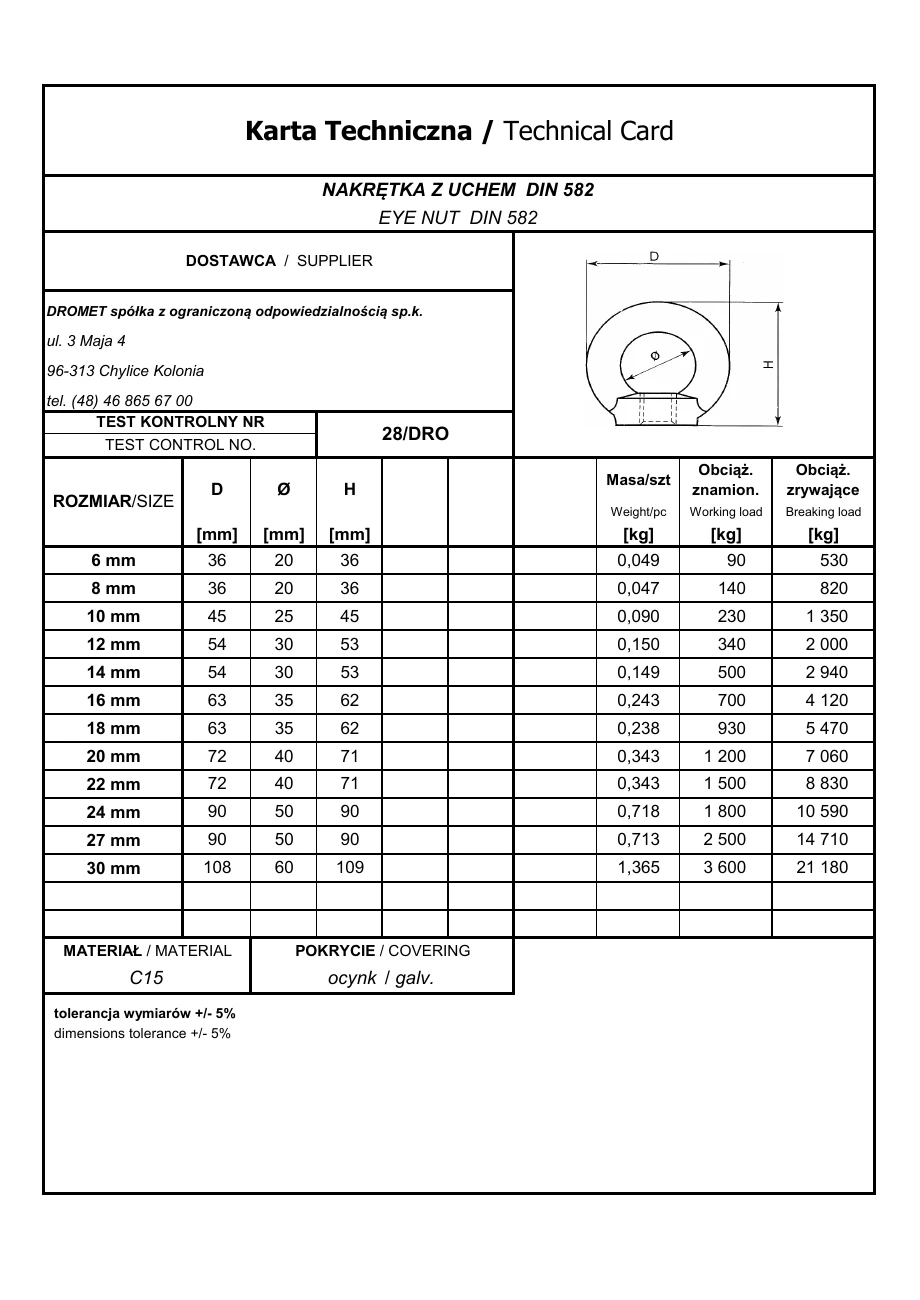

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Nakrętka z uchem służy do wykonania punktu zaczepienia na śrubie lub pręcie gwintowanym – do lin, łańcuchów i osprzętu. Ma gwint do nakręcenia na śrubę lub pręt oraz ucho z kołnierzem.

Gwint M22 musi odpowiadać gwintowi śruby lub pręta. Średnica zewnętrzna ucha D wynosi 72 mm, a średnica wewnętrzna ucha Ø to 40 mm. Wysokość H wynosi 71 mm. Są to wartości nominalne według karty katalogowej producenta. Norma nakrętki to DIN 582. Przy montażu nakręć nakrętkę do pełnego oparcia kołnierza o powierzchnię. Przed zaczepieniem liny lub łańcucha ustaw ucho w płaszczyźnie kierunku obciążenia.

Materiał: stal C15. Powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie znamionowe 1500 kg według karty katalogowej producenta dotyczy prawidłowo wkręconego elementu. Przy ciągnięciu pod kątem do osi dopuszczalne obciążenie jest mniejsze, a obciążenie robocze w konkretnym zastosowaniu określa projekt. Podane w karcie katalogowej producenta obciążenie zrywające 8830 kg nie jest obciążeniem roboczym. Nie stosuj elementu do podnoszenia osób.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Sprawdź gwint śruby lub pręta: musi odpowiadać gwintowi nakrętki M22.
• ✓Nakręć nakrętkę do pełnego oparcia kołnierza o powierzchnię.
• ✓Ustaw ucho w płaszczyźnie kierunku obciążenia przed zaczepieniem liny lub łańcucha.
