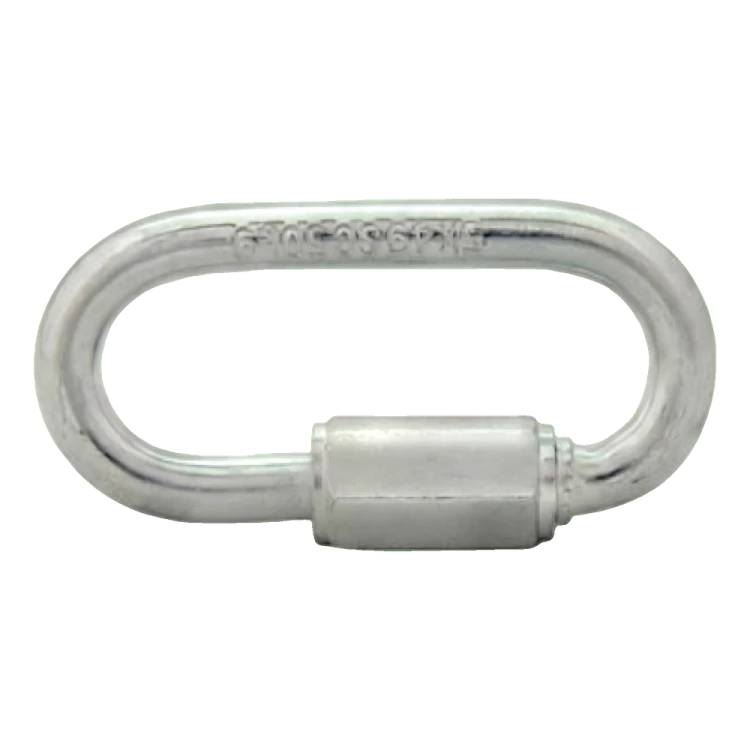

Ogniwo skręcane (szybkozłączka) ocynkowane 10 mm – obciążenie znamionowe 500 kg

Ogniwo z zamkiem gwintowanym do łączenia łańcuchów, lin z kauszami i uchwytów; zamyka się tuleją nakręcaną na gwint, stal C15, ocynk

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

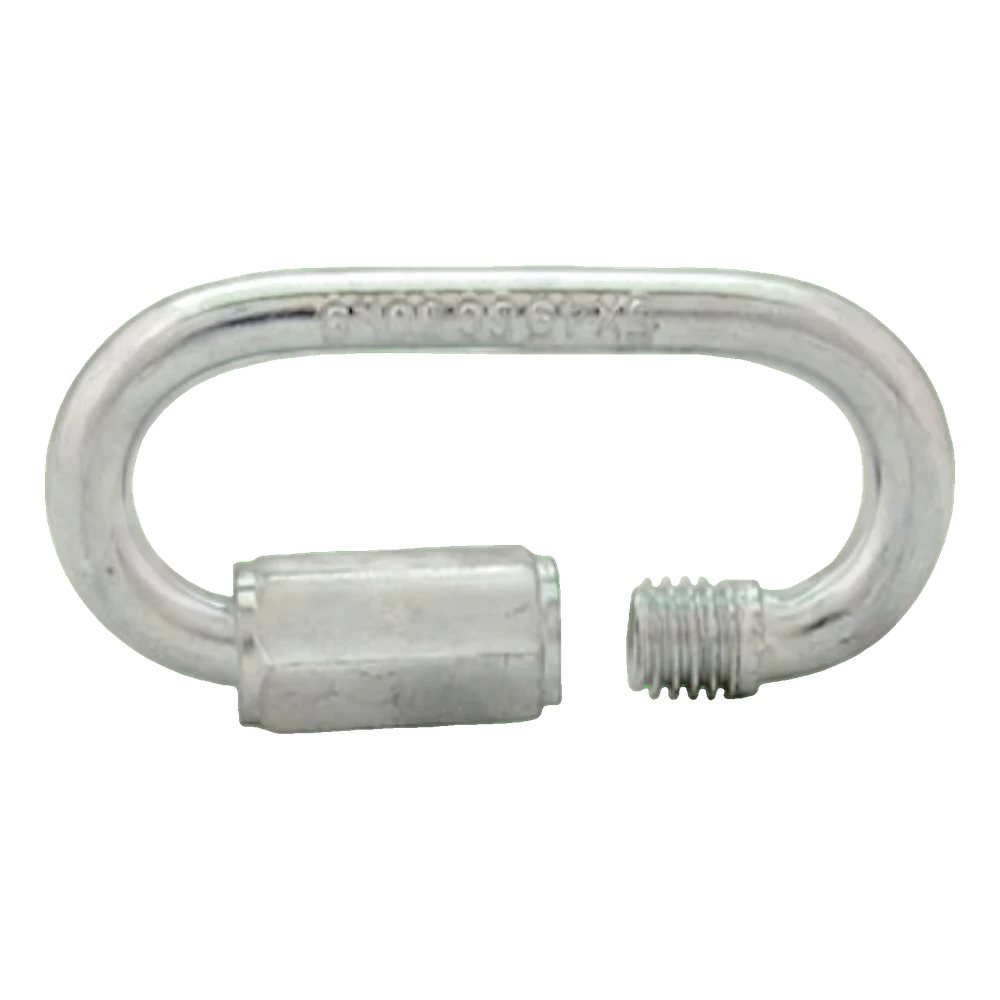

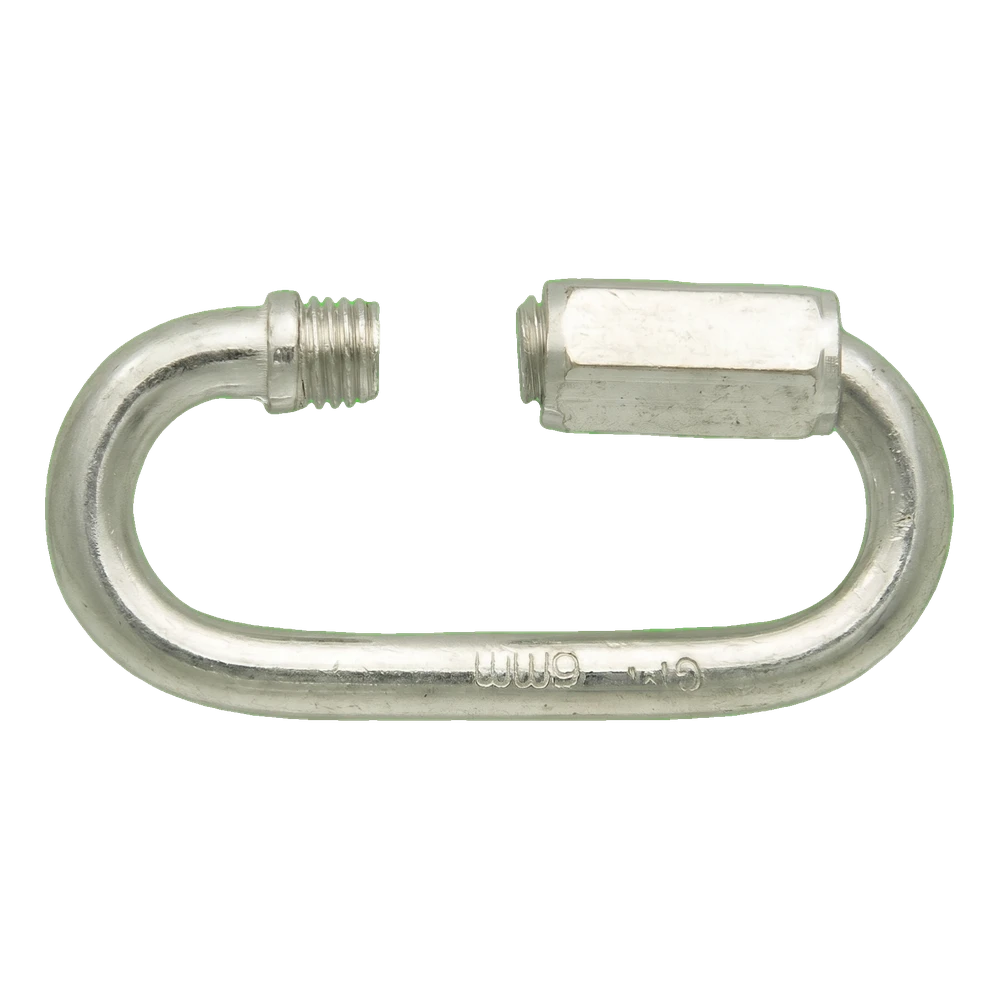

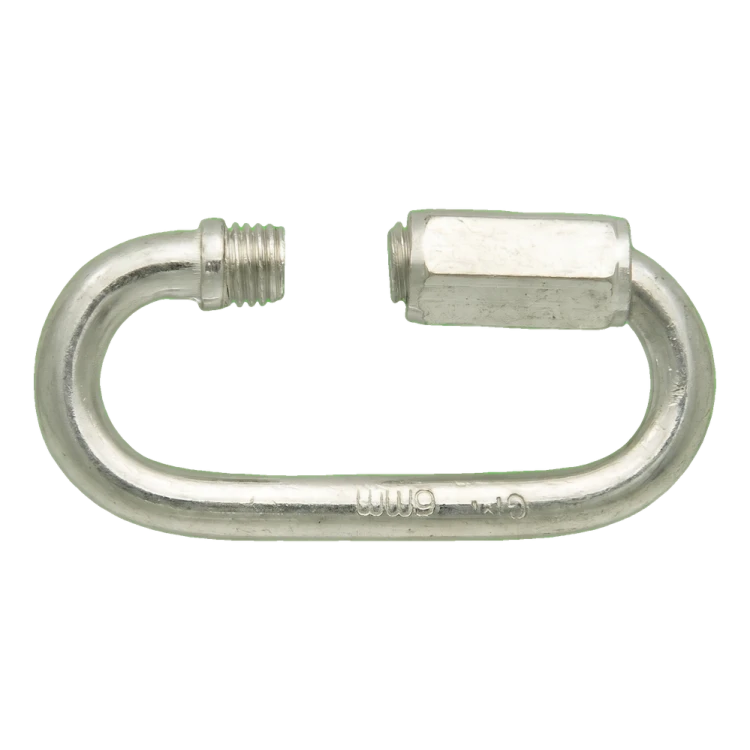

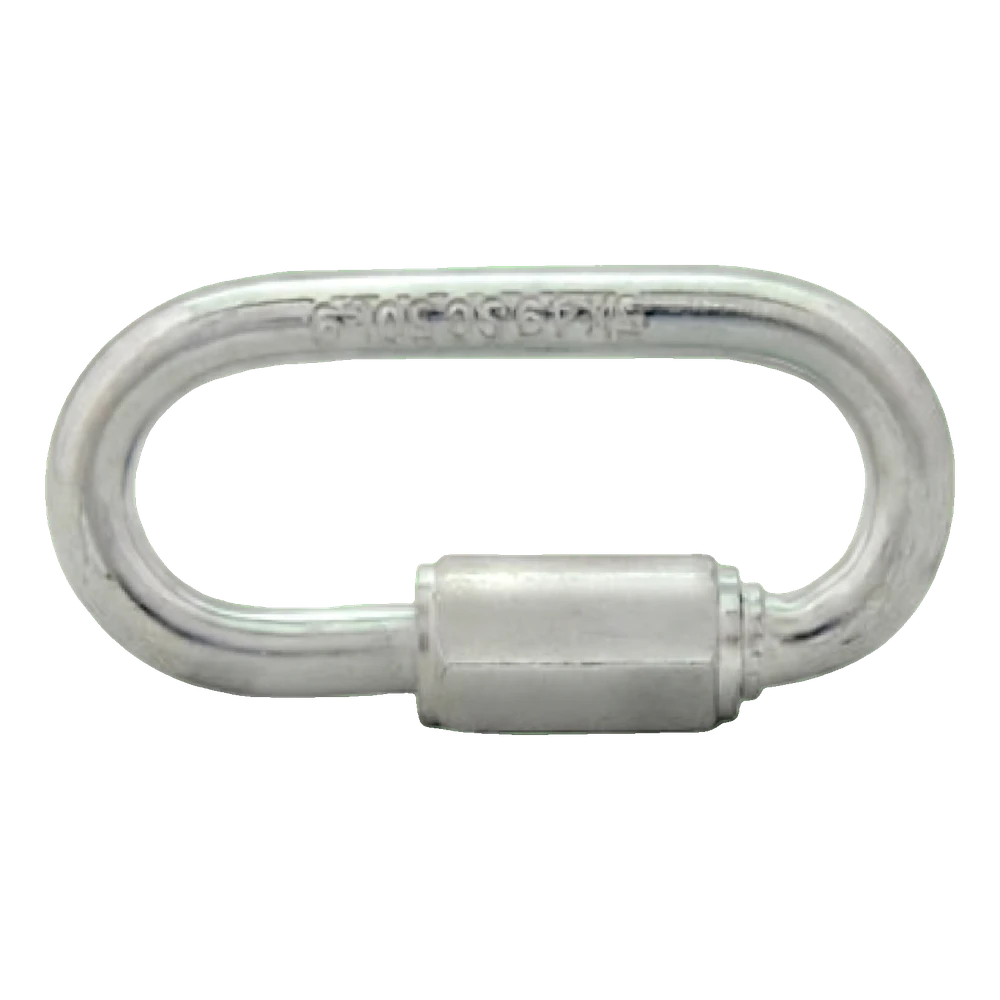

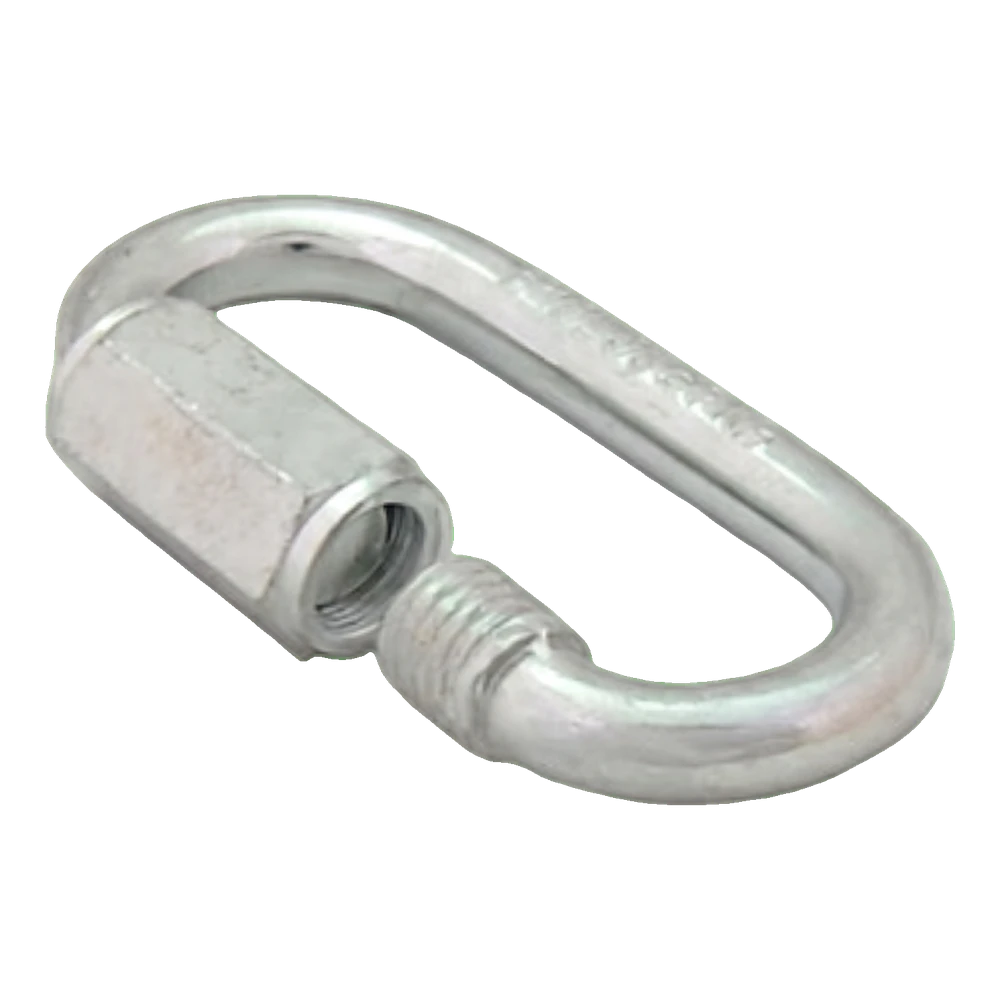

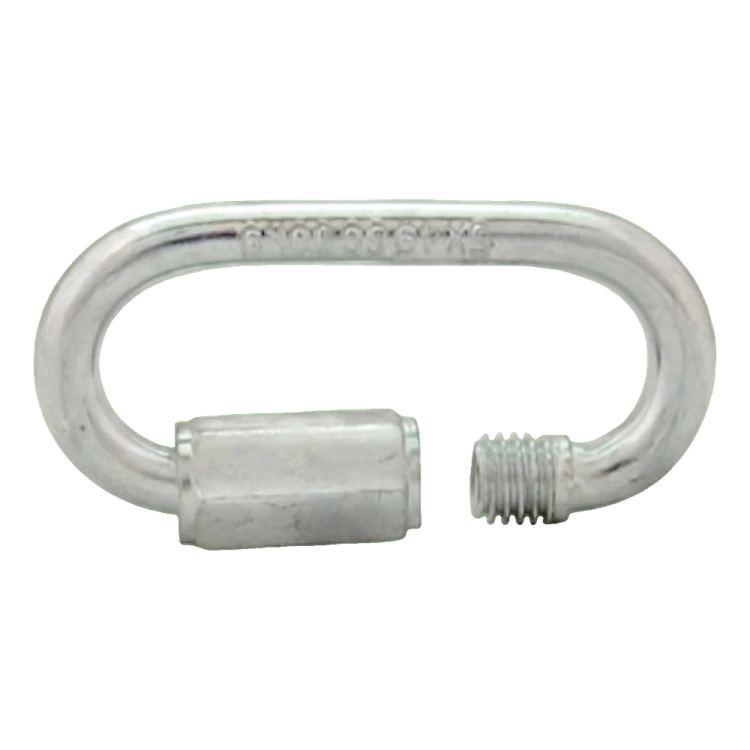

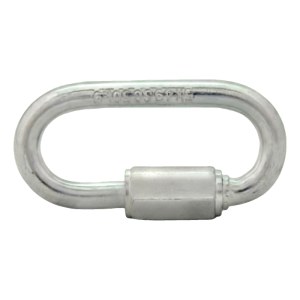

Ogniwo skręcane służy do szybkiego łączenia łańcuchów, lin z kauszami, haków i uchwytów bez narzędzi specjalnych. Ma zamek gwintowany: otwiera się je przez odkręcenie tulei, a zamyka przez nakręcenie jej na gwint.

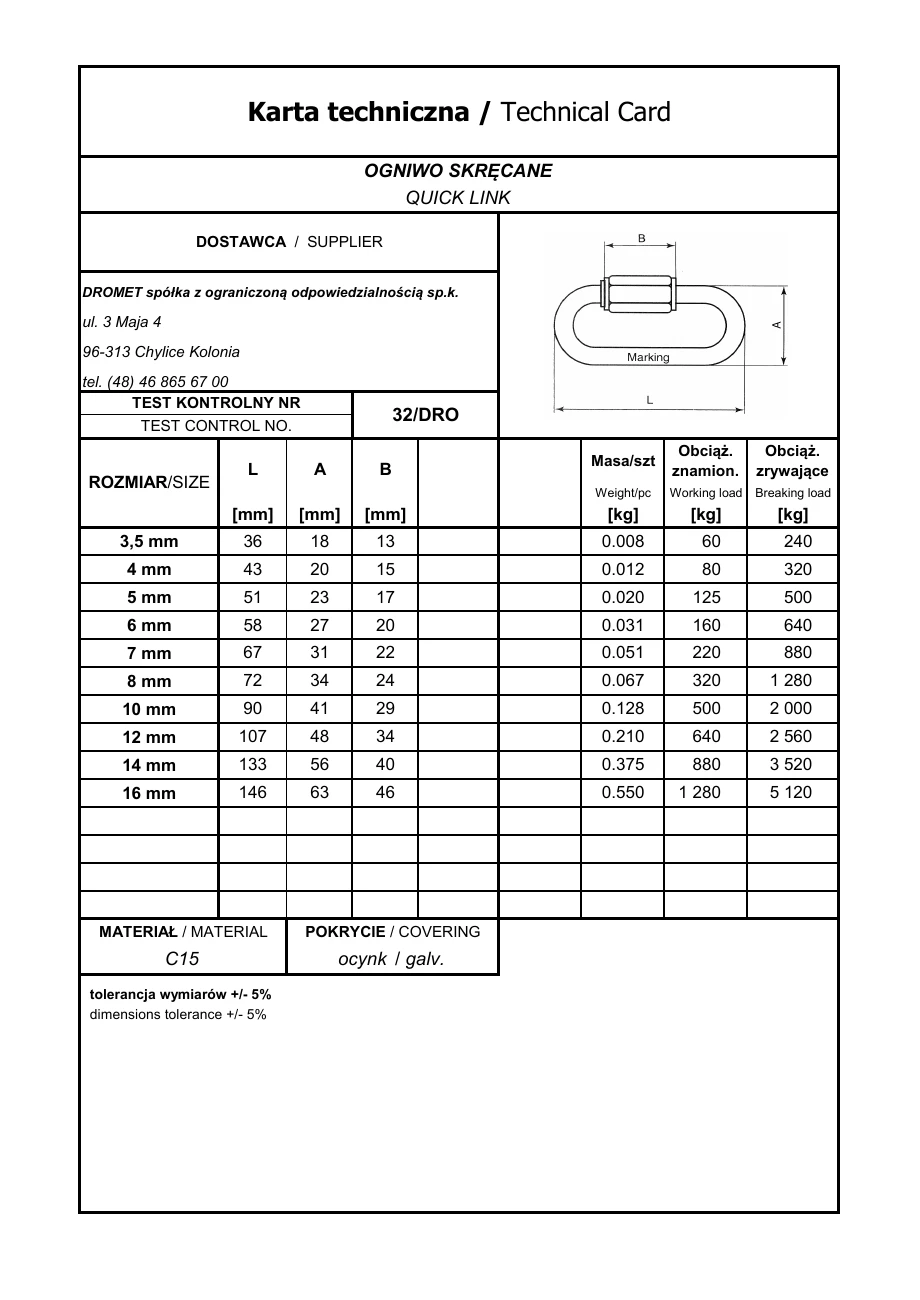

Rozmiar 10 mm oznacza średnicę pręta. Długość zewnętrzna L wynosi 90 mm, szerokość zewnętrzna A to 41 mm, a długość tulei B wynosi 29 mm. Są to wartości nominalne wg karty katalogowej producenta. Dobierz ogniwo nie słabsze od łączonego łańcucha. Przy montażu odkręć tuleję, aż otworzy się prześwit ogniwa, i załóż łączone elementy tak, by nie leżały na gwincie ani na tulei. Następnie dokręć tuleję do oporu — przed obciążeniem ogniwo musi być całkowicie zamknięte.

Materiał: stal C15. Powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie znamionowe wg karty producenta wynosi 500 kg i nie należy go przekraczać. Obciążenie zrywające 2000 kg jest wartością graniczną, a nie obciążeniem roboczym. Ogniwo nie służy do podnoszenia ładunków ani asekuracji osób. Element zużyty, odkształcony lub skorodowany wymień.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Odkręć tuleję, aż otworzy się prześwit ogniwa.
• ✓Załóż łączone elementy tak, by nie leżały na gwincie ani na tulei.
• ✓Dokręć tuleję do oporu – przed obciążeniem ogniwo musi być całkowicie zamknięte.
