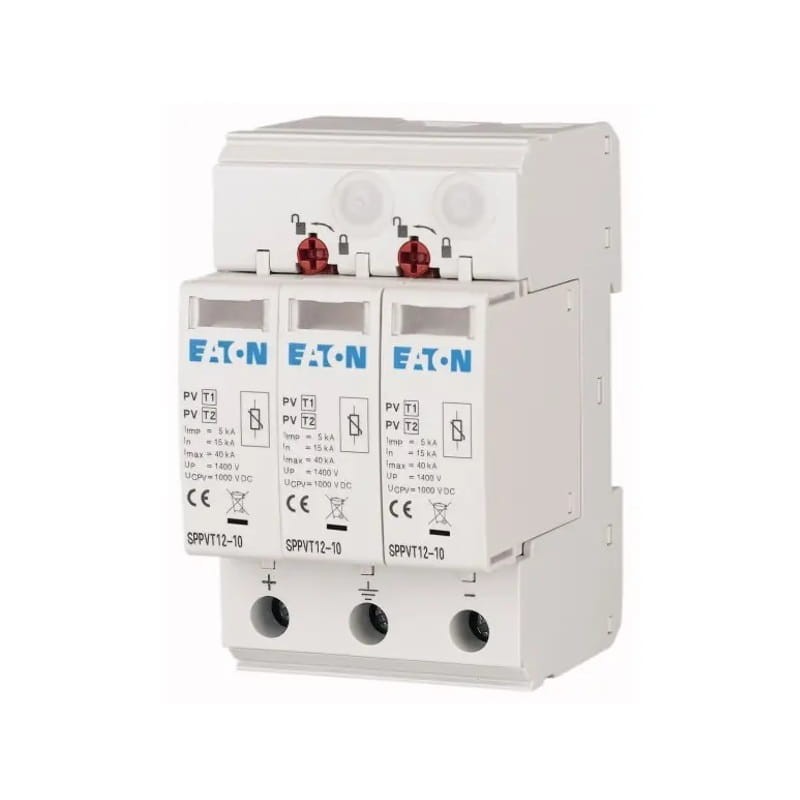

Ogranicznik przepięć Eaton PV DC Typ 1+2 1000V 2P+N 15kA 3,7kV
Wystaw opinię o produkcie
Ogranicznik przepięć DC Typ 1+2 | 1000V 2P+N | 15kA. Zabezpieczenie instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi. Prąd wyładowczy 15kA (8/20μs), poziom ochrony Up 3,7kV, odporność udarowa 40kA. Wymienne wkładki iskiernikowe, wizualny wskaźnik zadziałania, stopień ochrony IP20. Montaż na szynie DIN TH-35, temperatura pracy -40°C do +85°C. Zgodność z normą IEC 61643-31.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] ograniczniki-przepiec #93
- Zastosowanie DC (fotowoltaiczny)
- Typ ochronnika (klasa SPD) T1+T2 (B+C)
- Napięcie znamionowe [V] 1000V DC
- Liczba biegunów 2P+N
- Prąd odgromowy (Iimp/In) [kA] 15 kA
- Marka EATON
- Poziom ochrony (Up) [kV] 3,7 kV
Opis
Ogranicznik przepięć PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Ogranicznik przepięć PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON to urządzenie zaprojektowane do ochrony instalacji elektrycznych przed przepięciami, które mogą wystąpić w wyniku wyładowań atmosferycznych lub awarii w sieci przesyłowej.
Funkcją tego ogranicznika jest skrócenie czasu przepływu i ograniczenie częstotliwości prądu następczego, co zapewnia ochronę komponentów sieciowych. Ochronnik jest specjalnie przystosowany do stosowania w fotowoltaicznych instalacjach PV, zarówno uziemionych, jak i nieuziemionych. Oferuje wymienne wkładki oraz optyczne wskaźniki sygnalizujące jego zadziałanie.
Seria ograniczników SPPVT charakteryzuje się odpornością na prąd wyładowczy do 40 kA oraz wytrzymałością zwarciową ISCPV do 1000 A, co czyni je niezawodnym wyborem w zapewnieniu bezpieczeństwa systemów fotowoltaicznych.
Specyfikacja
| Parametr | Wartość |
|---|---|
| Producent | EATON |
| Dla sieci | DC (Fotowoltaiczne PV) |
| Klasa ochronnika | B+C (Typ 1+2) |
| Ilość biegunów | 3 |
| Nominalny prąd wyładowczy (In) | 15 kA |
| Napięciowy poziom ochrony | 3,7 kV |
| Szerokość wyrażona liczbą modułów | 3 |
| Znamionowe napięcie pracy | 1000 V |
| Stopień ochrony IP | IP20 |
| Maksymalny prąd wyładowczy | 40 kA |
| Układ sieci | IT |
| Liczba przewodów | 2 |
| Znamionowy prąd wyładowczy - wartość szczytowa (8/20) | 15 kA |
| Znamionowe napięcie DC | 1000 V |
| Maksymalny prąd wyładowczy (8/20) | 40 kA |
| Najwyższe napięcie trwałej pracy DC | 1050 V |
| Sposób montażu | szyna montażowa DIN TH-35 mm |
| Rozmiar | 3 moduły |
| Maksymalne napięcie instalacji fotowoltaicznej | 1050 V |
| Maksymalny przekrój przewodu (jedno-/wielodrutowego) | 35 mm² |
| Maksymalny przekrój przewodu elastycznego | 25 mm² |
| Sygnalizacja zadziałania urządzenia | optyczna |
| Typ 2 | TAK |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Pliki do pobrania
Deklaracja zgodności
Karta produktu Ogranicznik przepięć do fotowoltaiki PV typ 1+2 (B+C) 1000V DC 2p+N 15kA 3,7kV SPPVT12_10-2+PE 177256 EATON
