EATON

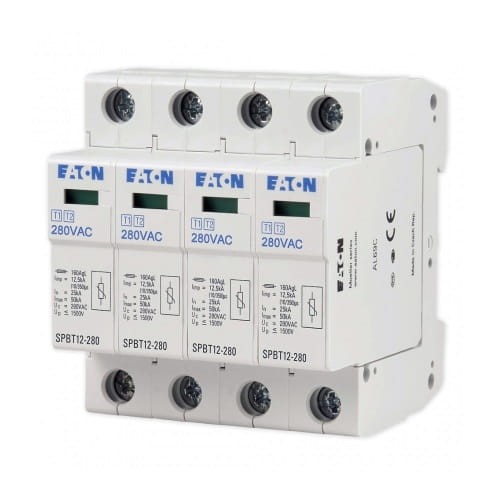

Ogranicznik przepięć SPBT12 Typ 1+2 4-biegunowy 12,5kA 280V IP20

Przejdź do sekcji Opinie

Ogranicznik przepięć Typ 1+2 | Prąd wyładowczy 12,5kA | 4-biegunowy. Urządzenie ochronne klasy B+C z warystorami do instalacji elektrycznych 280V AC. Poziom ochrony 1,5kV, prąd udarowy 25kA (8/20µs). Montaż na szynie DIN 35mm, wizualna sygnalizacja stanu pracy, stopień ochrony IP20. Zgodność z normą IEC 61643-11.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 550,63 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] ograniczniki-przepiec #93

  • Zastosowanie AC (sieciowy)
  • Typ ochronnika (klasa SPD) T1+T2 (B+C)
  • Napięcie znamionowe [V] 275V AC
  • Liczba biegunów 4P
  • Prąd odgromowy (Iimp/In) [kA] 12,5 kA
  • Marka EATON
  • Poziom ochrony (Up) [kV] 1,5 kV

Opis

Ogranicznik przepięć Typ 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON

Ogranicznik przepięć SPBT-12/280/4 Moeller to zaawansowany system ochrony przed przepięciami, łączący w sobie cechy ograniczników klasy B i C za pomocą warystorów w pojedynczej jednostce.

Urządzenie to jest przeznaczone głównie do zastosowania w sektorze mieszkaniowym, wyposażone w funkcję wizualnego sygnalizowania awarii. Zapewnia ono maksymalną odporność na udary prądowe do 12,5kA (10/350)µs i jest oferowane w różnych konfiguracjach, od jedno- do czterobiegunowych, minimalizując poziomy przepięć do wartości poniżej 1,5kV. Nowoczesny ogranicznik przepięć zaprojektowano z myślą o zapewnieniu skutecznej ochrony przed skutkami bezpośrednich i pośrednich uderzeń pioruna oraz przepięć komutacyjnych, będąc idealnym rozwiązaniem dla domów i budynków mieszkalnych.

Zestawy zaleca się instalować (rozpatrując od strony zasilania) przed urządzeniami pomiarowymi i różnicowoprądowymi. Zapobiega się w ten sposób błędnemu działaniu wyłączników różnicowoprądowych podczas przepływu prądu udarowego po zadziałaniu ograniczników przepięć. Wyłącznik różnicowoprądowy zamontowany przed ogranicznikami przepięć jest narażony na działanie prądów udarowych, które mogą prowadzić do jego zniszczenia lub zbędnego zadziałania.

  • Ogranicznik przepięć klasy B+C zgodnie z IEC 61643-1
  • Test typu w oparciu o EN 61643-1
  • Szybki montaż na szynę nośną zgodnie z EN 50022
  • Przy ogranicznikach przepięć SPB-25/440 i SPB-60/400 wydmuch gazów następuje na zewnątrz - wymagany odstęp od palnych elementów!
  • Ogranicznik przepięć klasy B+C zgodnie z normą VDE 0675, część 6/A3 11.97

Ograniczniki przepięć SP-B+C należy instalować w:

- budynkach z zewnętrzną instalacją piorunochronną

- budynkach z zewnętrzną linią napowietrzną i instalacją piorunochronną

- chronionym obiekcie, w którym jako instalację odgromową wykorzystano wewnętrzną konstrukcję stalową

- budynkach zasilanych linią kablową, gdy odległość między budynkiem a stacją transformatorową jest niewielka (możliwość wystąpienia dużych prądów zwarciowych)

- obiektach bez instalacji odgromowej w bliskim sąsiedztwie obiektów wysokich, gdy uziomy obiektów są połączone

SPECYFIKACJA

ParametrWartość
Masa opakowania0,3 kg
Dla sieciTN
Klasa ochronnikaB+C (Typ 1+2)
Liczba biegunów4
Nominalny prąd wyładowczy (In)12,5 kA
Maksymalne dopuszczalne napięcie pracy280 V
Poziom ochrony przy znamionowym prądzie udarowym1,5 kV
Częstotliwość pracy50/60 Hz
Prąd udarowy25 kA
Stopień ochrony IPIP20
