Ogranicznik przepięć Simtec PV DC Typ 1+2 1000V 3-biegunowy 20kA 4,5kV
towar niedostępny
dodaj do przechowalni
Opis

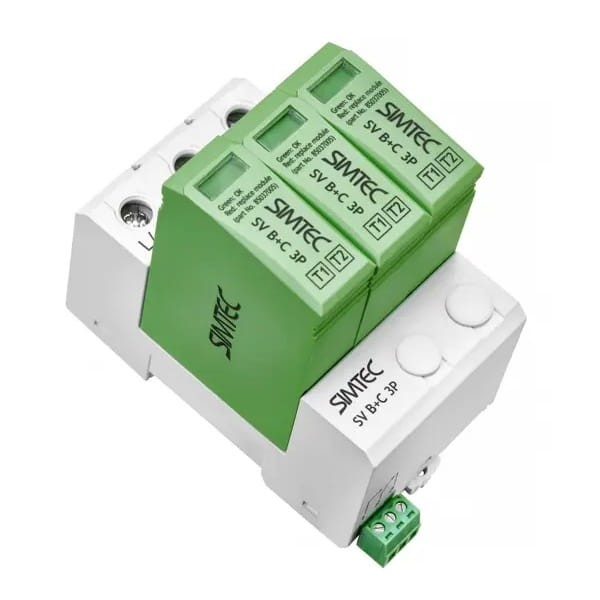

Simtec Ogranicznik Przepięć PV DC Typ 1+2 (Klasa B+C) 1000V 3P 20kA 4,5kV
Ogranicznik przepięć warystorowy do instalacji fotowoltaicznych SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, znany również jako odgromnik, jest urządzeniem zaprojektowanym do ochrony systemów fotowoltaicznych przed skutkami przepięć.
Skonstruowany z wykorzystaniem warystorów i iskierników, urządzenie to ma za zadanie zmniejszać niebezpieczne piki napięcia, które mogą pojawić się w wyniku bezpośredniego uderzenia pioruna lub jego bliskiego przejścia. W systemie zasilania, dla pełnej ochrony przeciwprzepięciowej, niezbędne jest zastosowanie trójstopniowej hierarchii ograniczników przepięć (typ 1, 2, 3, czyli odpowiednio B, C, D), zainstalowanych kolejno. Ogranicznik SV B+C 3P jest specjalnie przystosowany do stosowania w instalacjach fotowoltaicznych pracujących przy napięciu do 1000 V DC, od strony prądu stałego.
PARAMETRY ELEKTRYCZNE
| Parametr | Wartość |
|---|---|
| Seria i typ | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Napięcie znamionowe systemu PV | 1000V DC |
| Największe napięcie trwałej pracy systemu fotowoltaicznego | 1060 V DC |
| Prąd udarowy | 6,25 kA |
| Znamionowy prąd wyładowczy | 20 kA |
| Maksymalny prąd wyładowczy | 40 kA |
| Napięciowy poziom ochrony | ≤4,5 kV |
| Czas zadziałania | < 25ns |
| Dopuszczalna wilgotność | 30% ÷ 90% |
| Rezystancja izolacji | >100 MΩ |
| Maksymalny dodatkowy bezpiecznik | 160 A |
| Częstotliwość | 48 ÷ 62 Hz |
| Zdalna sygnalizacja uszkodzenia | TAK |
| Zgodność z normami | EN 61643-31:2019-07E zgodnie z dyrektywą 2014/35/UE |
PARAMETRY MECHANICZNE
| Parametr | Wartość |
|---|---|
| Przekrój przewodów | sztywnych 2,5 ... 35 mm²; giętkich 2,5 ... 25 mm² |
| Materiał obudowy | PA66, UL94 V0 |
| Wskaźnik stanu | optyczny, czerwony gdy uszkodzony |
| Montaż stały do szyny | TS 35 |
| Zakres temperatur pracy | -40°C ... +85°C |
| Stopień ochrony IP | IP20 |
| Szyna łączeniowa widełkowa | odstęp modułowy 18 mm |
| Termiczne urządzenie odłączające | TAK |
| Przekrój przewodów zdalnej sygnalizacji | max 1,5 mm² - linka, drut |
SPECYFIKACJA
| Parametr | Wartość |
|---|---|
| Masa opakowania | 0,2 kg |
| Dla sieci | DC (fotowoltaiczne PV) |
| Klasa ogranicznika | B+C (Typ 1+2) |
| Liczba biegunów | 3 |
| Znamionowy prąd wyładowczy (In) | 20 kA |
| Napięciowy poziom ochrony | 4,5 kV |
| Szerokość wyrażona liczbą modułów | 3 |
| Maksymalne dopuszczalne napięcie pracy | 1000 V |
| Maksymalny prąd wyładowczy | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dane techniczne
| Napięcie znamionowe [V] | 1000V DC |
| Liczba biegunów | 3P |
| Prąd odgromowy (Iimp/In) [kA] | 20 kA |
| Marka | SIMTEC |
| Poziom ochrony (Up) [kV] | 4,5 kV |
| Zastosowanie | DC (fotowoltaiczny) |
| Typ ochronnika (klasa SPD) | T1+T2 (B+C) |
