PSG Słupek balustradowy środkowy przelotowy fi 42,4 mm AISI 304 – 4 uchwyty, satyna

Przejdź do sekcji Opinie

Słupek balustradowy PSG środkowy przelotowy ze stali nierdzewnej AISI 304, wykończenie satynowe. Średnica fi 42,4 mm, wysokość 960 mm, grubość ścianki 2 mm. 4 uchwyty przelotowe na rurki ø 12 mm, rozstaw 190 mm. Waga 2,4 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 148,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
brak towaru
Niedostępny

Cechy produktu

[PIM] Cat 134 #134

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy 42,4 mm

Opis

PSG Słupek balustradowy środkowy przelotowy fi 42,4 mm AISI 304 – 4 uchwyty, satyna

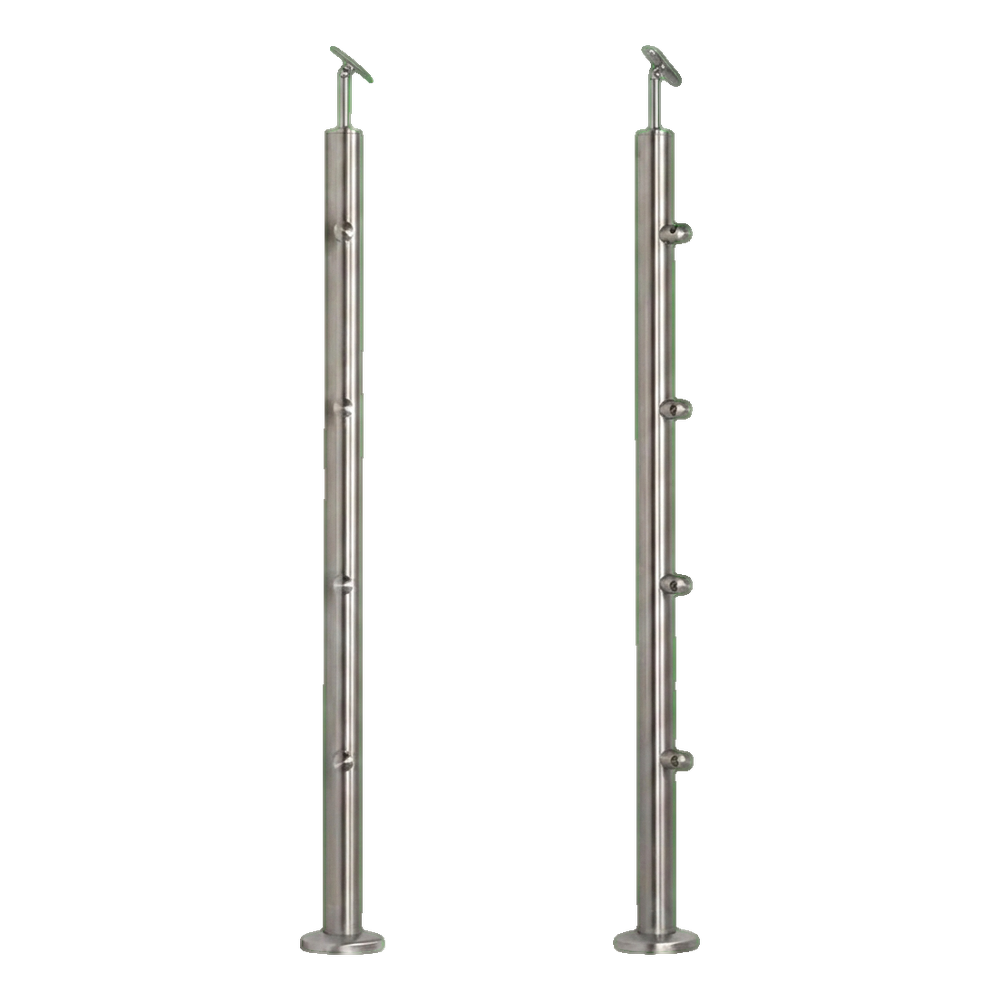

Słupek balustradowy środkowy przelotowy ze stali nierdzewnej AISI 304 – widok z przodu i z boku
Słupek balustradowy środkowy przelotowy ze stali nierdzewnej AISI 304 – widok z przodu i z boku

Słupek balustradowy środkowy (przelotowy) ze stali nierdzewnej AISI 304 w wykończeniu satynowym — uniwersalny element konstrukcyjny do balustrad balkonowych i schodowych. Dzięki 4 uchwytom przelotowym na rurki wypełniające ø 12 mm słupek pozwala tworzyć estetyczne, liniowe wypełnienia balustrady bez konieczności dodatkowego nawiercania.

Łączniki poręczy dostarczane w zestawie nie są wklejone na stałe, co daje instalatorowi pełną swobodę — umożliwia precyzyjne ustawienie słupka do warunków panujących na budowie, a w razie potrzeby także jego skrócenie wynikające z nierówności posadzki. Do montażu łączników zalecane jest użycie kleju anaerobowego do stali nierdzewnej.

Parametry techniczne słupka

  • Materiał: stal nierdzewna AISI 304
  • Wykończenie powierzchni: satyna (szlifowana)
  • Średnica rury słupka: ø 42,4 mm
  • Grubość ścianki rury: 2 mm
  • Wysokość słupka (rura): 960 mm
  • Wysokość całkowita z poręczą: 1002,4 mm
  • Rozstaw uchwytów przelotowych: 190 mm
  • Odległość od podłoża do pierwszego uchwytu: 200 mm
  • Gwinty mocujące uchwyty: 4× M6
  • Średnica rurek wypełniających: ø 12 mm
  • Przeznaczenie: wnętrza, montaż w podłogę
  • System: 42,4
  • Waga: 2,4 kg
  • EAN: 5903313202091

Zawartość zestawu

  • Słupek (rura ø 42,4 × 960 mm)
  • Uchwyty przelotowe na rurki ø 12 mm — 4 szt.
  • Łącznik poręczy (podpora)
  • Maskownica (rozeta)

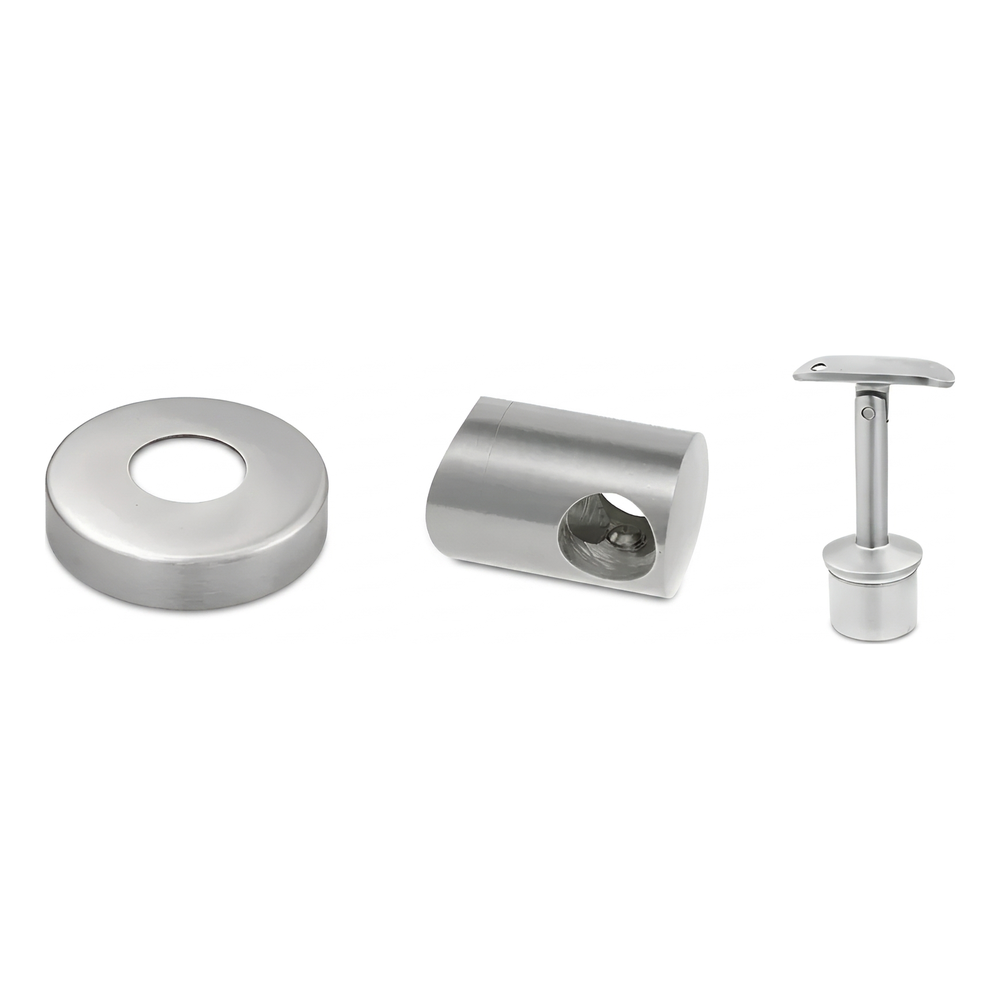

Elementy zestawu – maskownica, uchwyt przelotowy i łącznik poręczy
Elementy zestawu – maskownica, uchwyt przelotowy i łącznik poręczy

Elementy składowe zestawu

Każdy zestaw zawiera gotowe do montażu komponenty: maskownicę zakrywającą miejsce przejścia słupka przez podłogę, cztery uchwyty przelotowe do rurek wypełniających oraz regulowany łącznik poręczy. Elementy te pozwalają na szybkie i estetyczne wykończenie balustrady bez konieczności zamawiania akcesoriów osobno.

Wymiary komponentów

Maskownica (rozeta):

  • Średnica zewnętrzna: 105 mm
  • Średnica wewnętrzna (otwór): ø 42,4 mm
  • Wysokość: 20 mm
  • Grubość kołnierza wewnętrznego: 1,5 mm

Uchwyt przelotowy:

  • Średnica zewnętrzna: ø 22 mm
  • Średnica otworu na rurkę: ø 12 mm
  • Otwór montażowy: ø 6,5 mm
  • Odległość osi otworu od powierzchni: 20 mm

Łącznik poręczy:

  • Wysokość: 80 mm
  • Średnica trzpienia: ø 14 mm
  • Średnica podstawy: ø 42,4 mm
  • Pasuje do poręczy: ø 42,4 mm

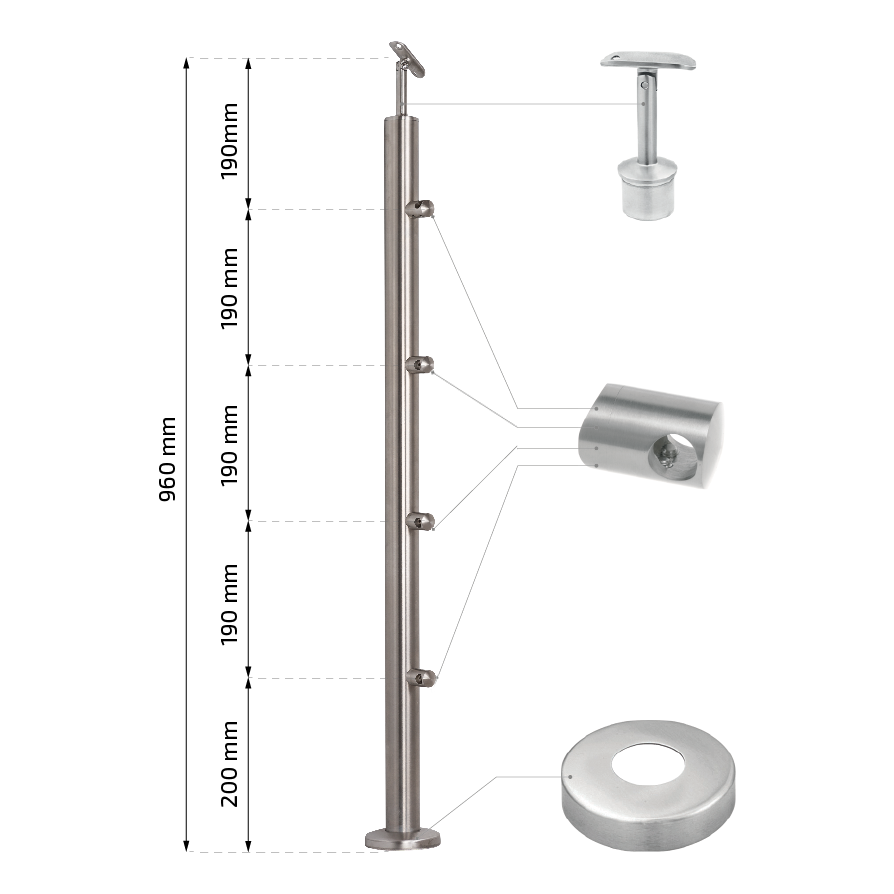

Rysunek wymiarowy słupka balustradowego z rozmieszczeniem uchwytów i wymiarami całkowitymi
Rysunek wymiarowy słupka balustradowego z rozmieszczeniem uchwytów i wymiarami całkowitymi

Schemat wymiarowy słupka

Rysunek przedstawia rozmieszczenie uchwytów przelotowych na słupku. Pierwszy uchwyt umieszczony jest 200 mm nad poziomem podłogi, a kolejne trzy w regularnych odstępach co 190 mm. Całkowita wysokość rury wynosi 960 mm, natomiast po zamontowaniu łącznika i poręczy wysokość osiąga 1002,4 mm.

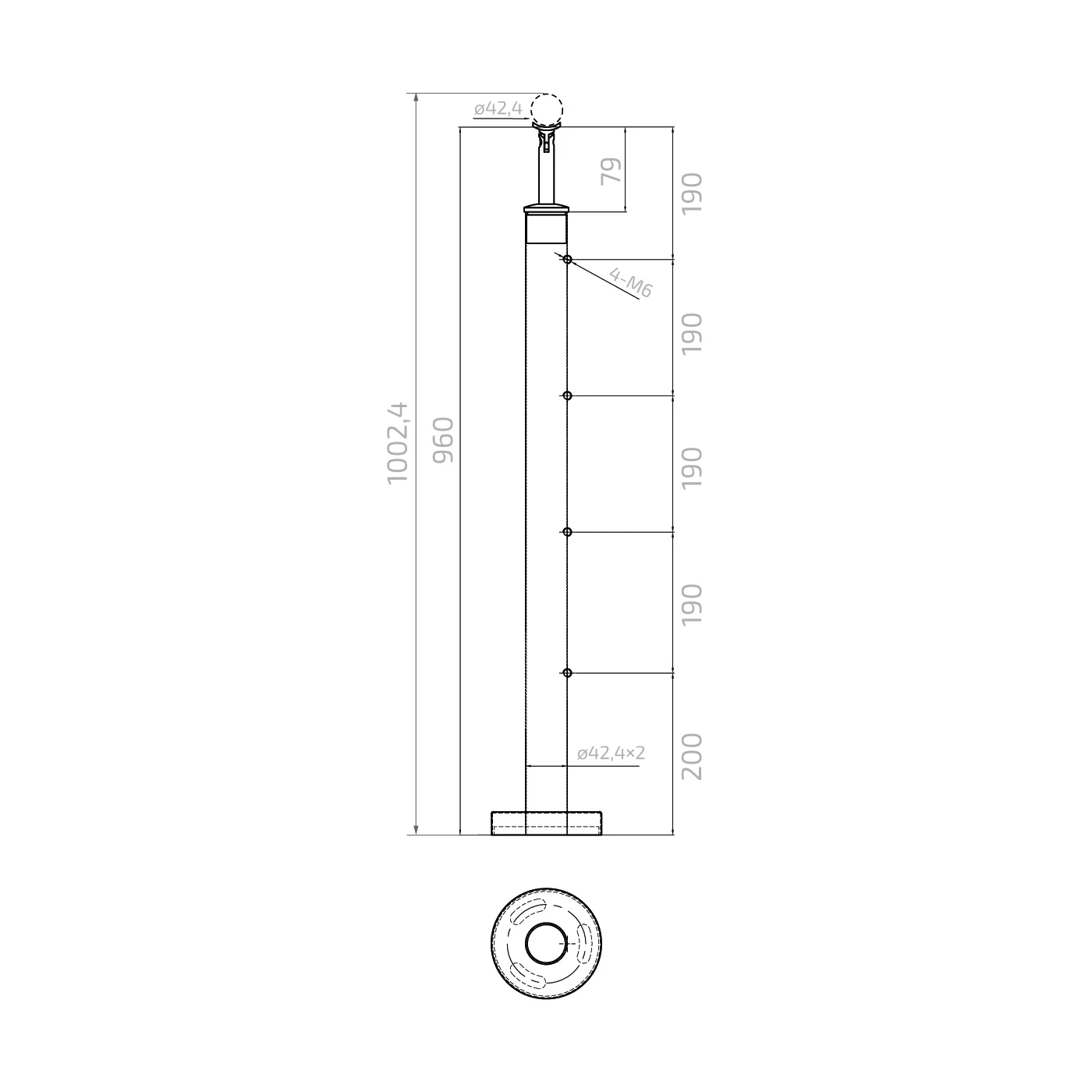

Rysunek techniczny CAD słupka balustradowego z widokiem z przodu i z góry
Rysunek techniczny CAD słupka balustradowego z widokiem z przodu i z góry

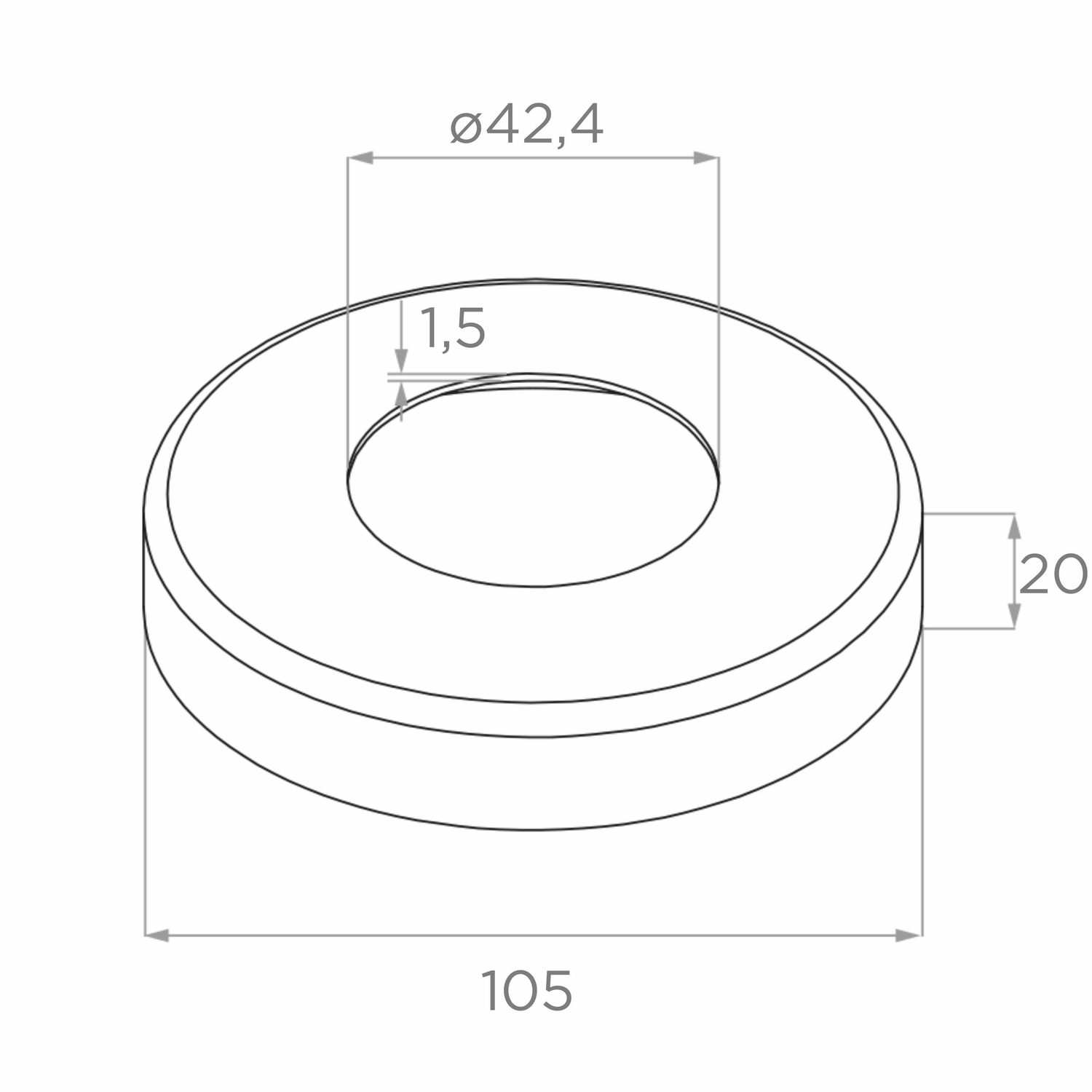

Rysunek wymiarowy maskownic (rozety) ø 105 mm
Rysunek wymiarowy maskownic (rozety) ø 105 mm

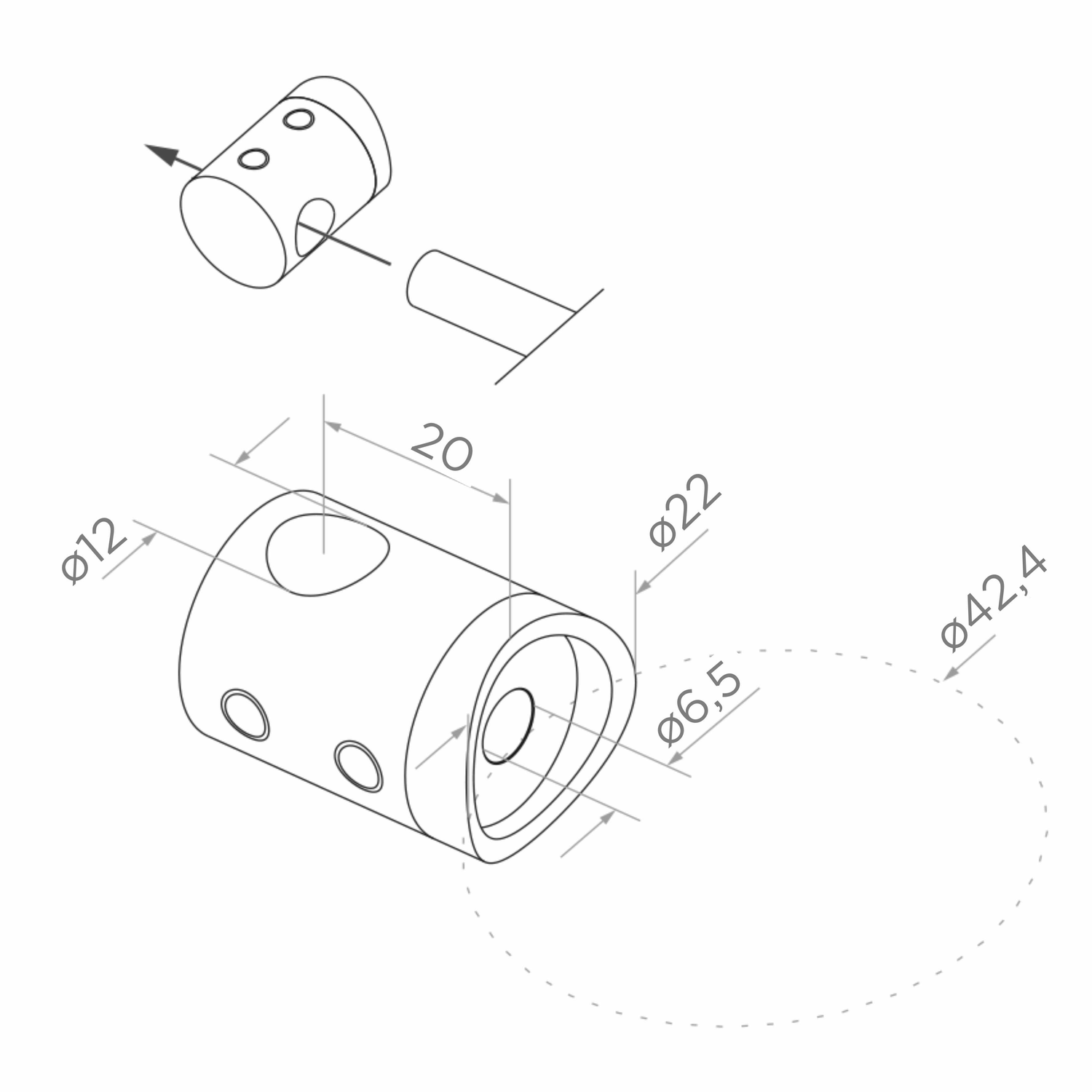

Rysunek wymiarowy uchwytu przelotowego na rurkę ø 12 mm
Rysunek wymiarowy uchwytu przelotowego na rurkę ø 12 mm

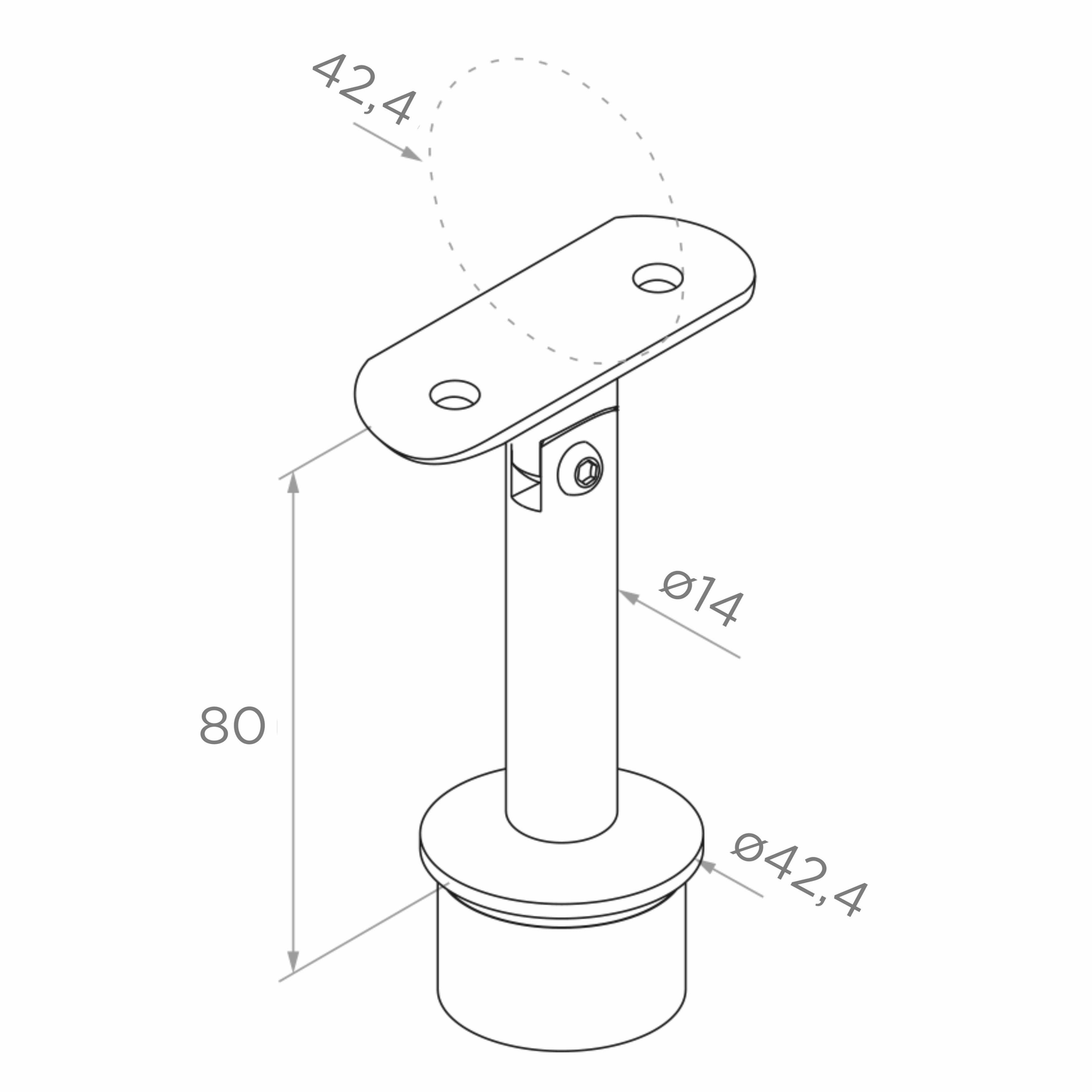

Rysunek wymiarowy łącznika poręczy z trzpieniem ø 14 mm
Rysunek wymiarowy łącznika poręczy z trzpieniem ø 14 mm

Zalety dla instalatora

  • Szybki montaż — kompletny zestaw z maskownicą, uchwytami i łącznikiem eliminuje konieczność kompletowania osobnych elementów
  • Regulowany łącznik poręczy — niewklejony na stałe, co umożliwia precyzyjne dostosowanie do warunków na budowie
  • Możliwość skrócenia słupka w przypadku nierówności posadzki
  • Uniwersalne zastosowanie — sprawdza się w balustradach balkonowych i schodowych, system 42,4 zapewnia kompatybilność z szeroką gamą akcesoriów
  • Stal AISI 304 w wykończeniu satynowym — trwała, odporna na korozję i estetyczna
