PSG łącznik szyny jezdnej bramy podwieszanej 59×62 mm ocynkowany

Przejdź do sekcji Opinie

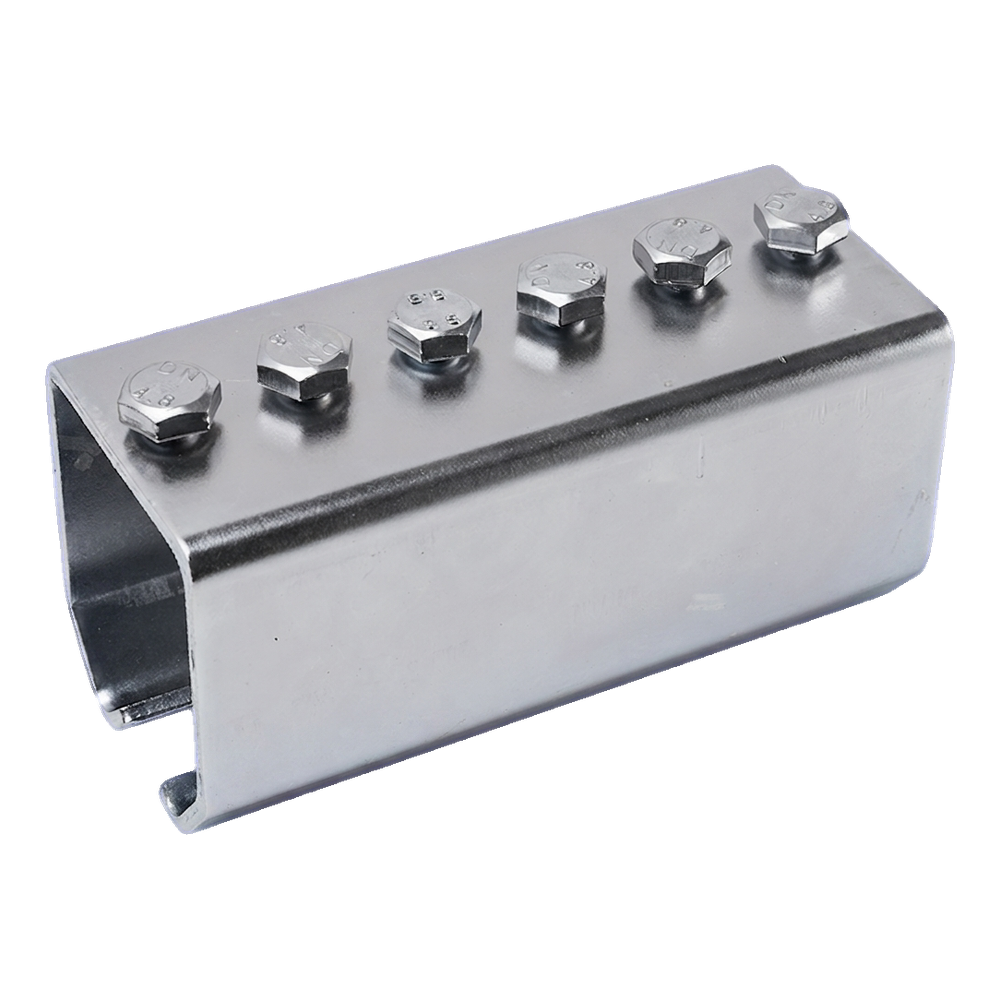

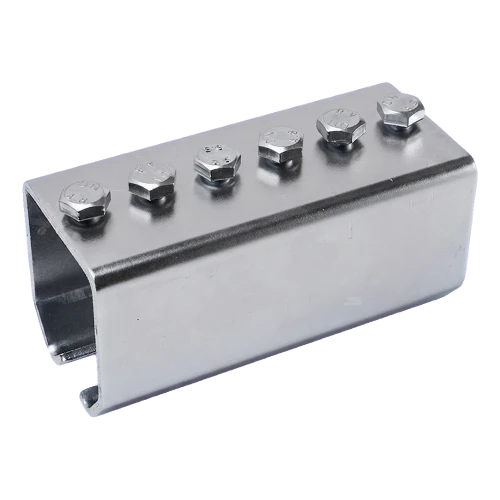

PSG łącznik szyny jezdnej bramy podwieszanej ze stali ocynkowanej. Wymiary 59×62 mm, długość 160 mm, grubość ścianki 4 mm. Waga 1,04 kg. Do ceownika bram podwieszanych z 6 śrubami dociskowymi.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 34,76 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] Bramy podwieszane - osprzęt #1035

  • Materiał Stal

Opis

Łącznik szyn bramy podwieszanej · 62 × 59 mm

Nasuwka z blachy 4 mm o przekroju 62 × 59 mm i długości 160 mm, z 6 śrubami dociskowymi – łączy na styk dwa odcinki szyny jezdnej

62 × 59 mmprzekrój
160 mmdługość
6 szt.śruby dociskowe
ocynkpowłoka

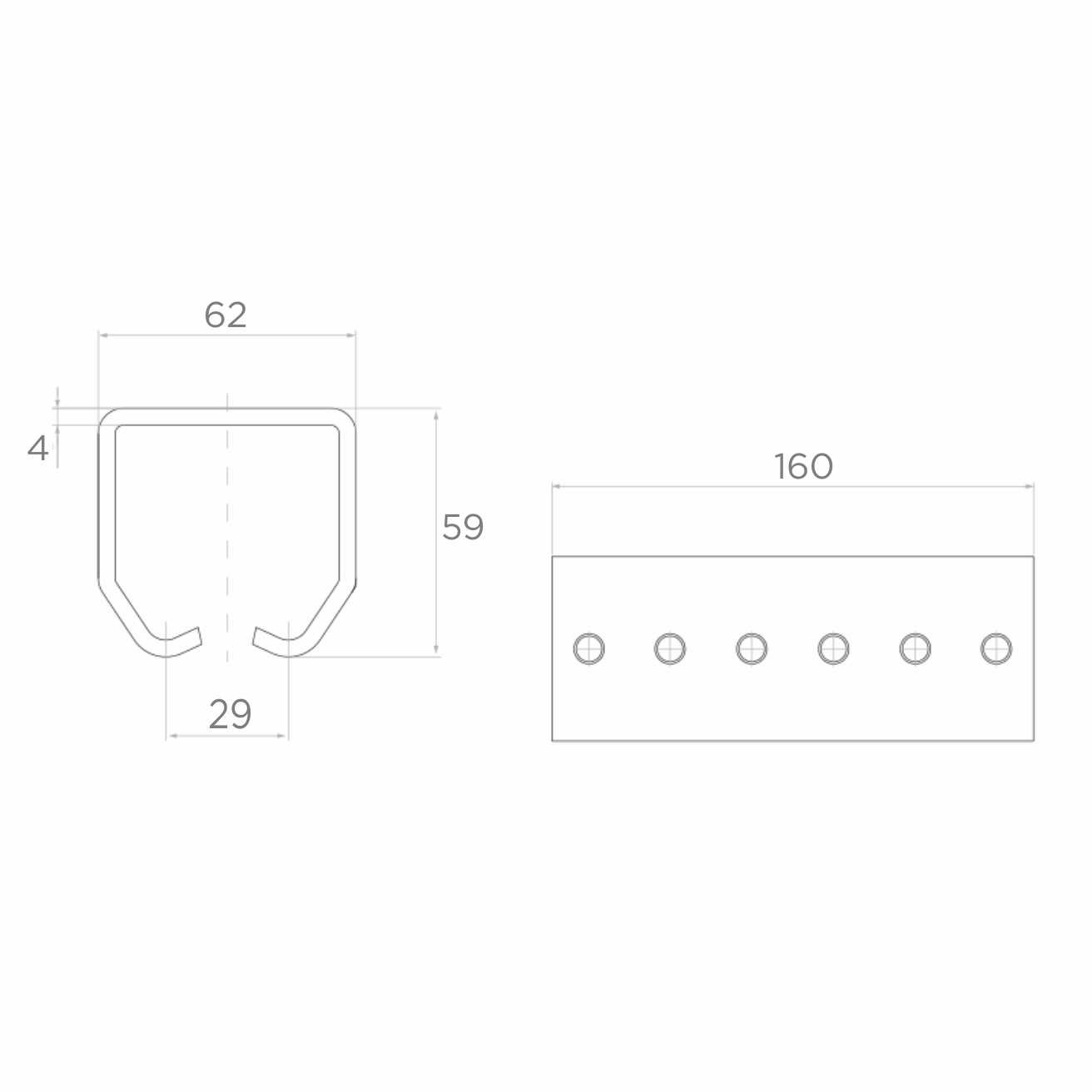

Rysunek wymiarowy łącznika szyn: a × h = 62 × 59 mm, ścianka s = 4 mm, szczelina 29 mm, długość L = 160 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój łącznika ze śrubą dociskową i widok z góry. Wymiary wg rysunku producenta; położenie śrub wg rysunku, łby śrub poglądowo.

Szybka decyzja

ZastosowanieŁączenie odcinków szyny jezdnej bramy podwieszanej w ciągły tor wózków
DobórDo szyny o przekroju 62 × 59 mm; szczelina 29 mm jak w szynie
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Łącznik służy do połączenia dwóch odcinków szyny jezdnej bramy podwieszanej. Nasuwa się go na styk szyn i dociska śrubami, dzięki czemu tor wózków jest ciągły.

Przekrój łącznika ma wymiary a × h równe 62 × 59 mm, ściankę s 4 mm i szczelinę 29 mm, jak szyna. Długość L wynosi 160 mm, a w górnej ścianie jest 6 śrub dociskowych.

Stal jest ocynkowana (ocynk), co chroni ją przed korozją w typowych warunkach. Masa sztuki wynosi 1,04 kg.

Wymiary

Przekrój zewnętrzny a × h62 × 59 mm
Grubość ścianki s4 mm
Szerokość szczeliny29 mm
Długość L160 mm
Śruby dociskowe w zestawie6
Masa1,04 kg
Wymiary wg rysunku producenta i danych oferty.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki1,04 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź przekrój szyny – łącznik pasuje do szyn 62 × 59 mm.
  • ✓Nasuń łącznik na styk dwóch odcinków szyny tak, aby połowa długości wypadła na każdym odcinku.
  • ✓Wyrównaj odcinki i dokręć 6 śrub dociskowych; sprawdź, czy wózek przejeżdża przez połączenie bez uskoku.

Ważne

Łącznik nie zastępuje wieszaka. Szynę podwieś po obu stronach połączenia zgodnie z instrukcją systemu bramy.
