PSG

PSG listwa zębata stalowa ocynkowana do bram przesuwnych 1000 mm moduł 4

Przejdź do sekcji Opinie

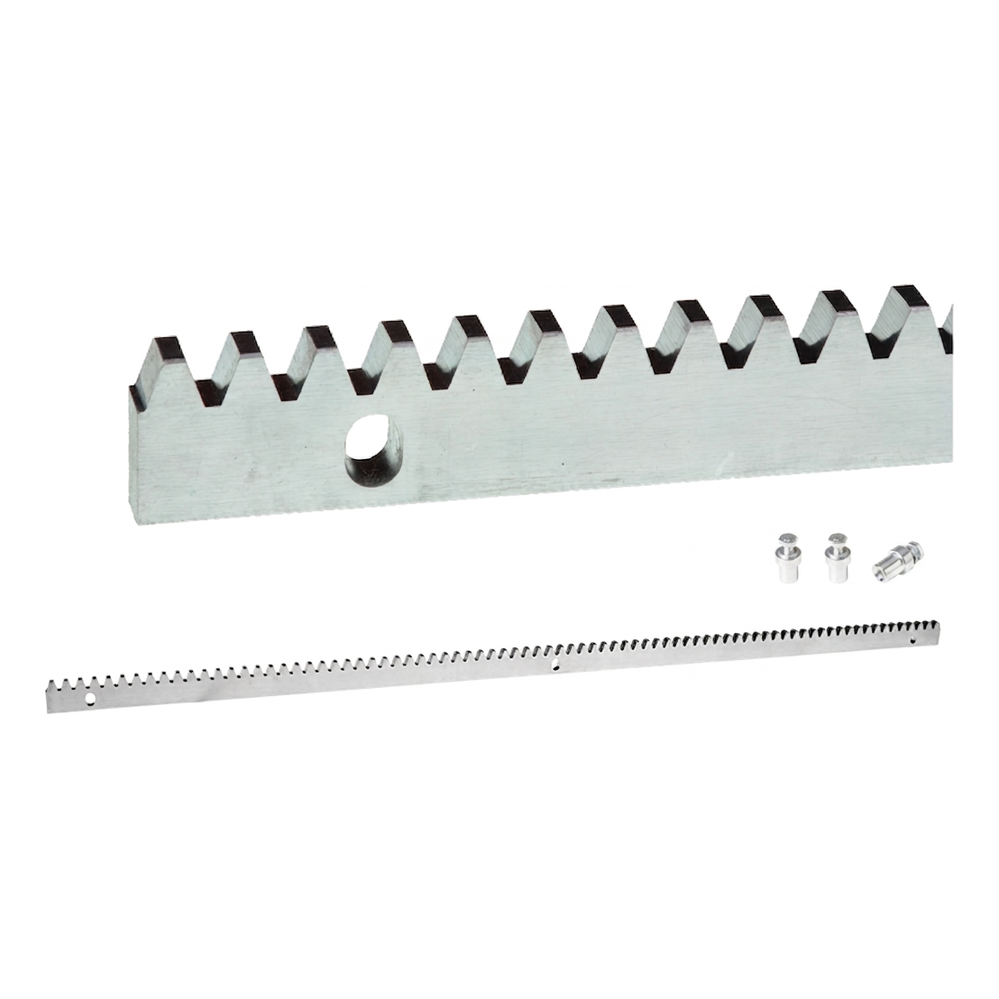

Listwa zębata PSG ze stali ocynkowanej, długość 1000 mm, moduł zęba 4. Grubość 10 mm, waga 2,151 kg. Otwory montażowe typu fasolka. Do bram przesuwnych, kompatybilna z automatyką CAME, FAAC, NICE, BFT, BENINCA.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 27,21 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Cat 121 #121

  • Materiał Stal

Opis

Listwa zębata do bram przesuwnych · moduł 4 · 1000 mm

Stalowa listwa o grubości 10 mm i długości 1000 mm z zębami modułu 4, z otworami montażowymi typu fasolka

4moduł zęba
1000 mmdługość
10 mmgrubość
ocynkpowłoka

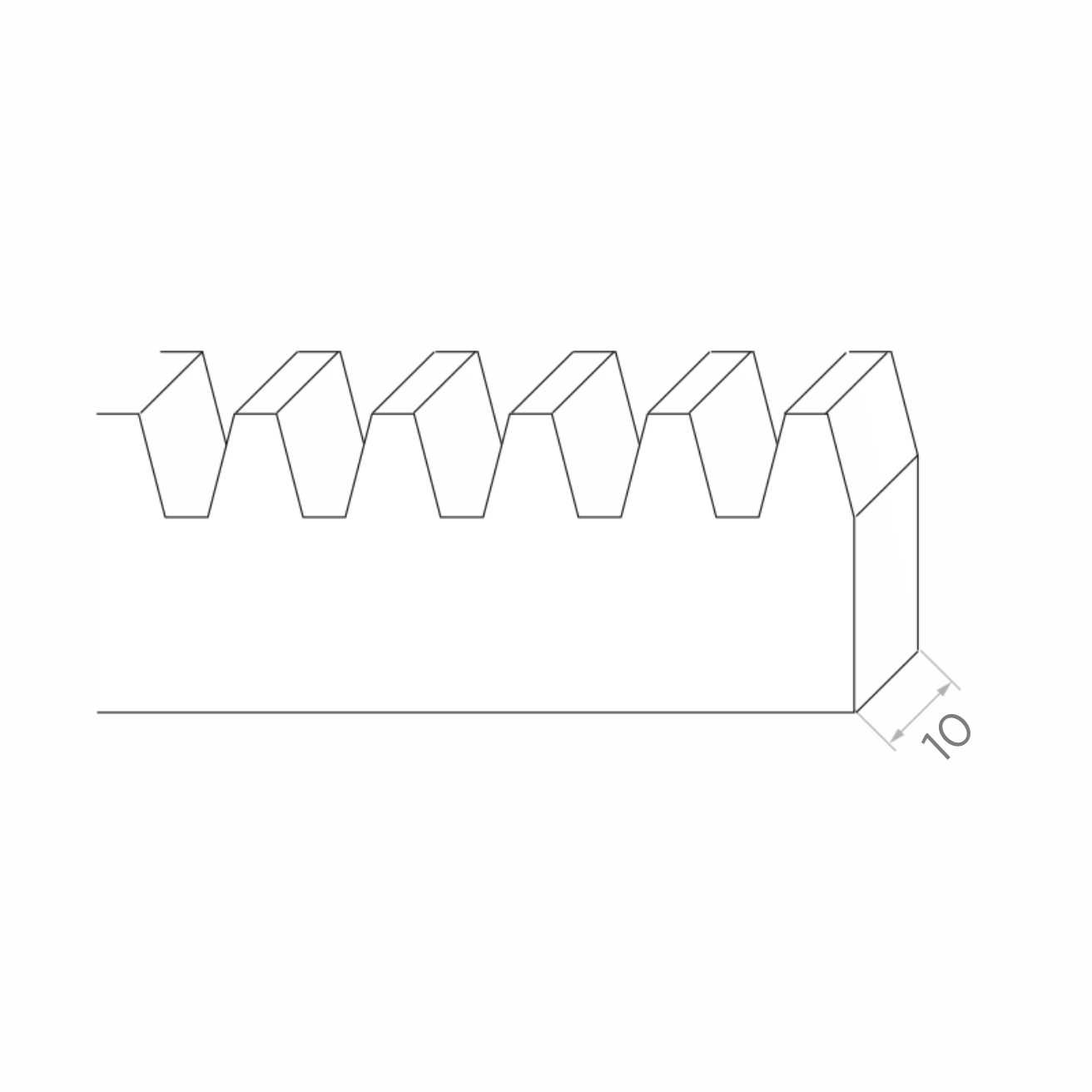

Rysunek wymiarowy listwy zębatej: długość L = 1000 mm, grubość t = 10 mm, moduł m = 4
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok listwy (przerwany) i przekrój. Wysokość listwy i położenie otworów poglądowe – producent nie podaje wysokości.

Szybka decyzja

ZastosowaniePrzeniesienie napędu z koła zębatego siłownika na skrzydło bramy przesuwnej
DobórDo napędów z kołem zębatym modułu 4; liczbę listew dobierz do długości skrzydła
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Listwa zębata przenosi napęd z koła zębatego siłownika na skrzydło bramy przesuwnej. Przykręca się ją wzdłuż skrzydła, a koło napędu toczy się po jej zębach.

Zęby mają moduł m 4, zgodny z kołem napędu o tym samym module. Listwa ma długość L 1000 mm i grubość t 10 mm; otwory montażowe typu fasolka pozwalają wyregulować jej wysokość względem koła napędu.

Stal jest ocynkowana (ocynk), co chroni ją przed korozją w typowych warunkach. Masa sztuki wynosi 2,151 kg.

Wymiary

Moduł zęba m4
Długość L1000 mm
Grubość t10 mm
Tuleje montażowe w zestawie3 szt.
Wymiary wg rysunku producenta i danych oferty; L to długość nominalna. Producent nie podaje wysokości listwy.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki2,151 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź moduł koła zębatego napędu – listwa ma moduł 4.
  • ✓Przykręć listwy do skrzydła przez tuleje z zestawu (3 szt.); otwory typu fasolka pozwalają wypoziomować listwę.
  • ✓Na łączeniu kolejnych listew zachowaj ciągłość podziałki zębów; zostaw luz między listwą a kołem zębatym wg instrukcji napędu.

Ważne

Dane oferty nie podają dopuszczalnej masy bramy dla tej listwy. Dobór do masy skrzydła określa instrukcja napędu.
