PSG płytka montażowa stalowa 38 do wózka bramy przesuwnej 150×25 mm

Przejdź do sekcji Opinie

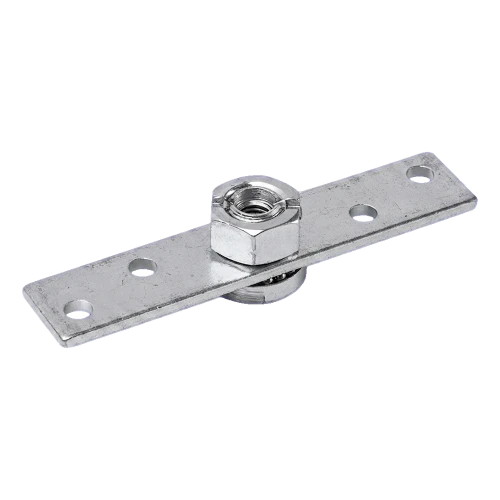

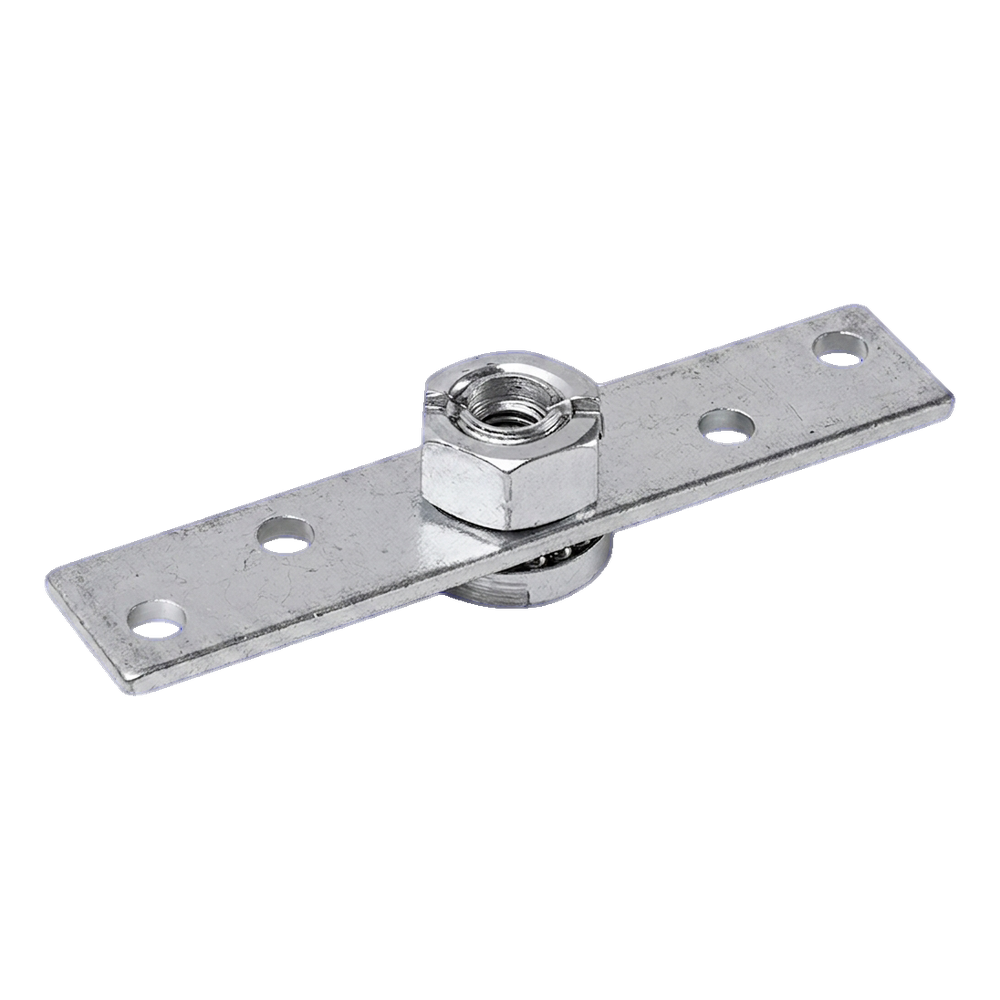

Płytka montażowa PSG 38 stalowa ocynkowana. Wymiary 150×25 mm, waga 0,18 kg. Element obrotowy z przegubem i nakrętką. 4 otwory montażowe boczne plus 1 centralny. Do mocowania zespołu rolek w bramach przesuwnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 11,33 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Płytka montażowa do rolek bramy przesuwnej · 150 × 25 mm

Stalowy płaskownik 150 × 25 mm z czterema otworami montażowymi i centralną osią obrotu z nakrętką – do obrotowego mocowania zespołu rolek

150 mmdługość
25 mmszerokość
4 + 1otwory montażowe

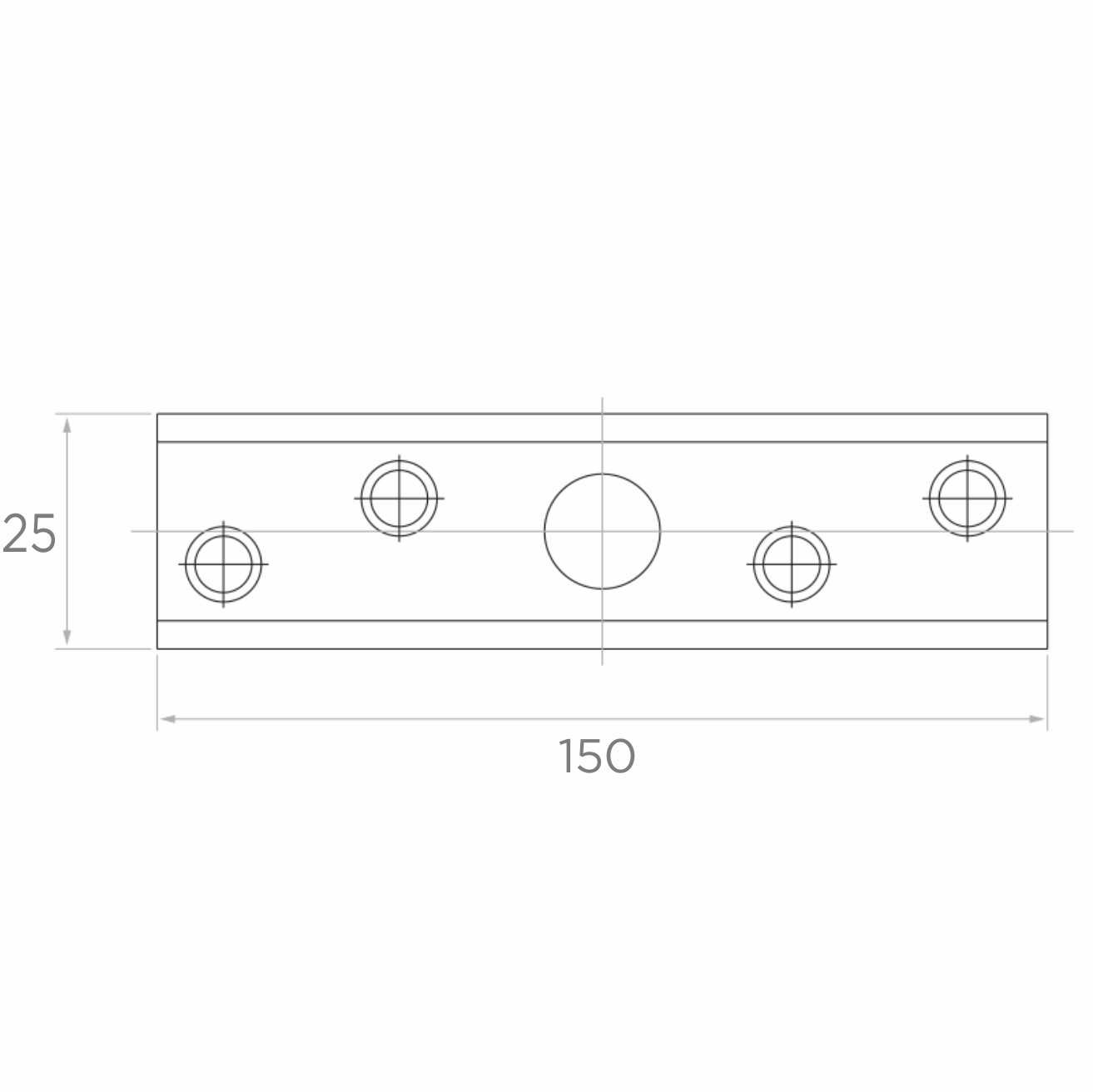

Rysunek wymiarowy płytki montażowej: L = 150 mm, W = 25 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok z góry i z boku. Wymiary L i W wg rysunku producenta; położenie otworów wg rysunku, ich średnice i nakrętka poglądowo.

Szybka decyzja

ZastosowanieObrotowe mocowanie zespołu rolek prowadzących lub jezdnych bramy przesuwnej do konstrukcji
DobórPłytka 150 × 25 mm; rolki dobierz do gwintu nakrętki w osi płytki
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Płytka montażowa łączy zespół rolek bramy przesuwnej z konstrukcją bramy lub ogrodzenia. Centralna oś obrotu z nakrętką pozwala rolkom ustawić się wzdłuż szyny, co ogranicza tarcie i ułatwia regulację.

Płytka ma długość L 150 mm i szerokość W 25 mm. Po obu stronach osi ma po dwa otwory montażowe, przesunięte na przemian względem środka płytki.

Masa sztuki wynosi 0,18 kg. Producent nie podaje nośności – dobierz płytkę do zestawu rolek.

Wymiary

Długość L150 mm
Szerokość W25 mm
Otwory montażowe4 boczne + 1 centralny (oś obrotu)
Masa0,18 kg
Wymiary wg rysunku producenta i danych oferty; producent nie podaje średnic otworów ani grubości płytki.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,18 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Ustaw płytkę na konstrukcji tak, aby oś obrotu wypadła w linii szyny lub prowadnicy.
  • ✓Przykręć płytkę przez cztery otwory montażowe; łączniki dobierz do konstrukcji.
  • ✓Zamocuj zespół rolek na osi obrotu i sprawdź, czy rolki swobodnie ustawiają się wzdłuż szyny.

Ważne

Producent nie podaje nośności płytki. Dopuszczalne obciążenie określa zestaw rolek i sposób montażu.
