PSG – stalowa listwa zębata ocynkowana do bram przesuwnych 1000 × 8 mm, moduł 4

Przejdź do sekcji Opinie

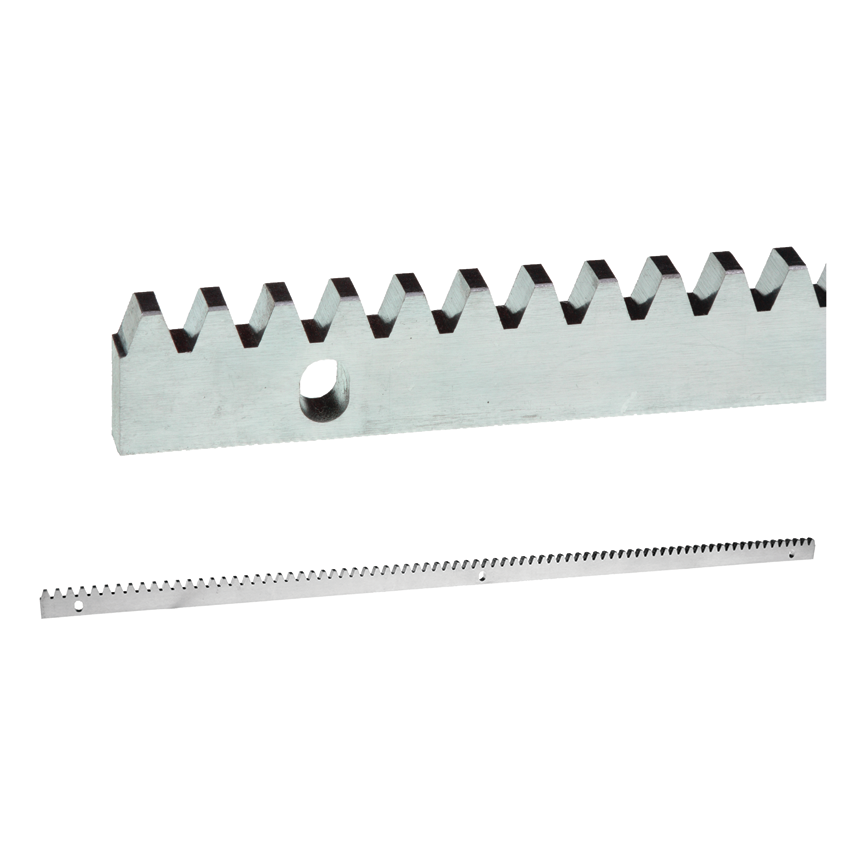

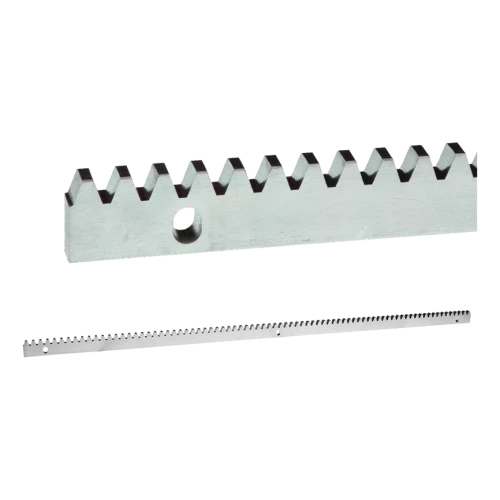

Listwa zębata PSG ze stali ocynkowanej do bram przesuwnych. Długość 1000 mm, grubość 8 mm, moduł zęba 4. Waga 1,58 kg. Kompatybilna z napędami FAAC, CAME, NICE, BFT, BENINCA. Otwory poziomujące typu fasolka.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 25,49 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Cat 121 #121

  • Materiał Stal

Opis

Listwa zębata do bram przesuwnych · moduł 4 · 1000 mm

Stalowa listwa o grubości 8 mm i długości 1000 mm z zębami modułu 4, z otworami montażowymi typu fasolka

4moduł zęba
1000 mmdługość
8 mmgrubość
ocynkpowłoka
Rysunek wymiarowy listwy zębatej: długość L = 1000 mm, grubość t = 8 mm, moduł m = 4
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok listwy (przerwany) i przekrój. Wysokość listwy i położenie otworów poglądowe – producent nie podaje wysokości.

Szybka decyzja

ZastosowaniePrzeniesienie napędu z koła zębatego siłownika na skrzydło bramy przesuwnej
DobórDo napędów z kołem zębatym modułu 4; liczbę listew dobierz do długości skrzydła
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Listwa zębata przenosi napęd z koła zębatego siłownika na skrzydło bramy przesuwnej. Przykręca się ją wzdłuż skrzydła, a koło napędu toczy się po jej zębach.

Zęby mają moduł m 4, zgodny z kołem napędu o tym samym module. Listwa ma długość L 1000 mm i grubość t 8 mm; otwory montażowe typu fasolka pozwalają wyregulować jej wysokość względem koła napędu.

Stal jest ocynkowana (ocynk), co chroni ją przed korozją w typowych warunkach. Masa sztuki wynosi 1,58 kg.

Wymiary

Moduł zęba m4
Długość L1000 mm
Grubość t8 mm
Wymiary wg rysunku producenta i danych oferty; L to długość nominalna. Producent nie podaje wysokości listwy.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki1,58 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź moduł koła zębatego napędu – listwa ma moduł 4.
  • ✓Przykręć listwy do skrzydła przez otwory typu fasolka – pozwalają wypoziomować listwę; elementy mocujące dobierz osobno.
  • ✓Na łączeniu kolejnych listew zachowaj ciągłość podziałki zębów; zostaw luz między listwą a kołem zębatym wg instrukcji napędu.

Ważne

Dane oferty nie podają dopuszczalnej masy bramy dla tej listwy. Dobór do masy skrzydła określa instrukcja napędu.
