PSG szyna jezdna ceownik stalowy do bram przesuwnych 80×80 mm – 7000 mm

Przejdź do sekcji Opinie

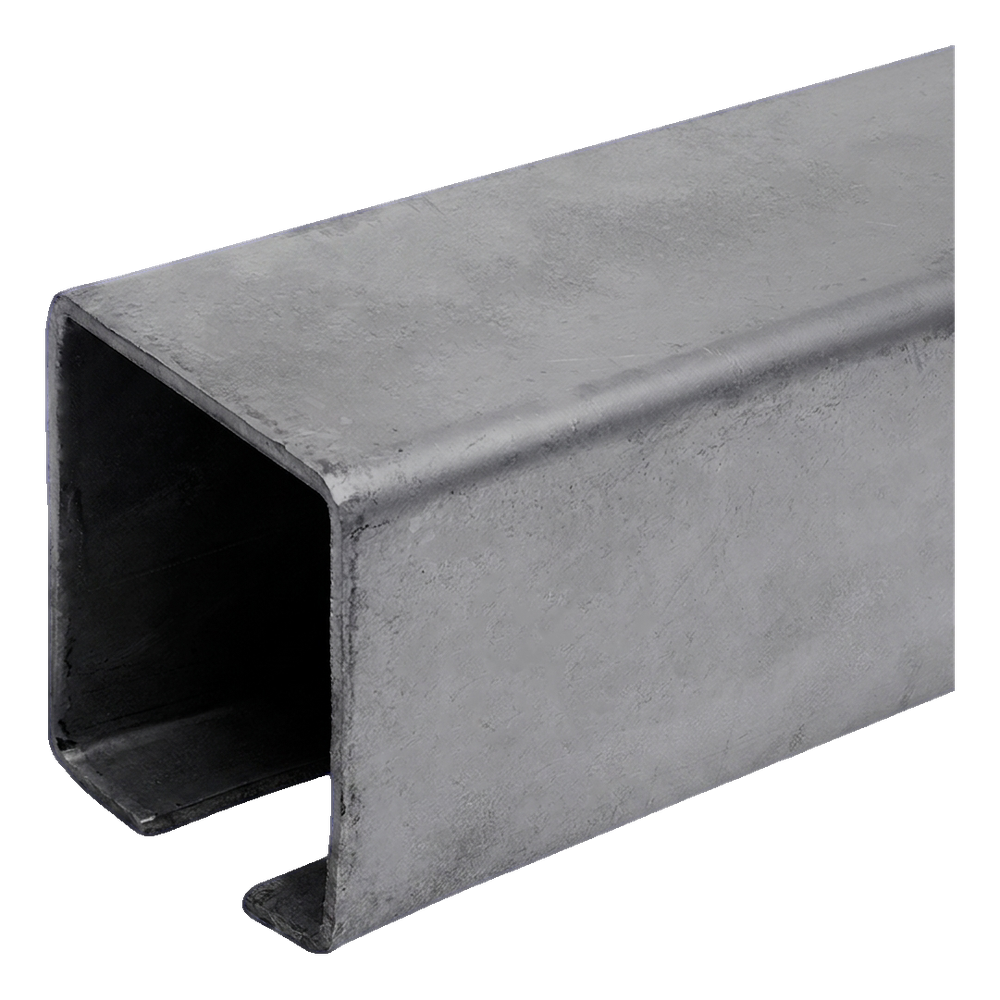

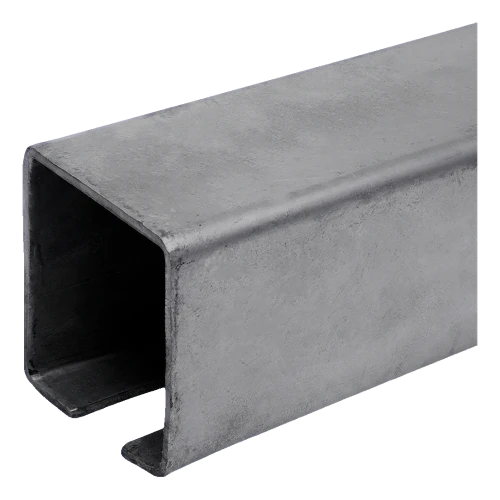

Szyna jezdna ceownik PSG ze stali, 80×80 mm, długość 7000 mm. Grubość ścianki 5 mm, szczelina 27,5 mm. Waga 67,42 kg. Do bram przesuwnych samonośnych. Profil półzamknięty.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 570,62 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Szyna jezdna do bramy przesuwnej · profil C 80 × 80 mm · 7 m

Profil C 80 × 80 mm ze ścianką 5 mm i szczeliną 27,5 mm, długość 7000 mm – nośny element skrzydła bramy przesuwnej samonośnej

80 × 80 mmprzekrój
5 mmścianka
7 mdługość

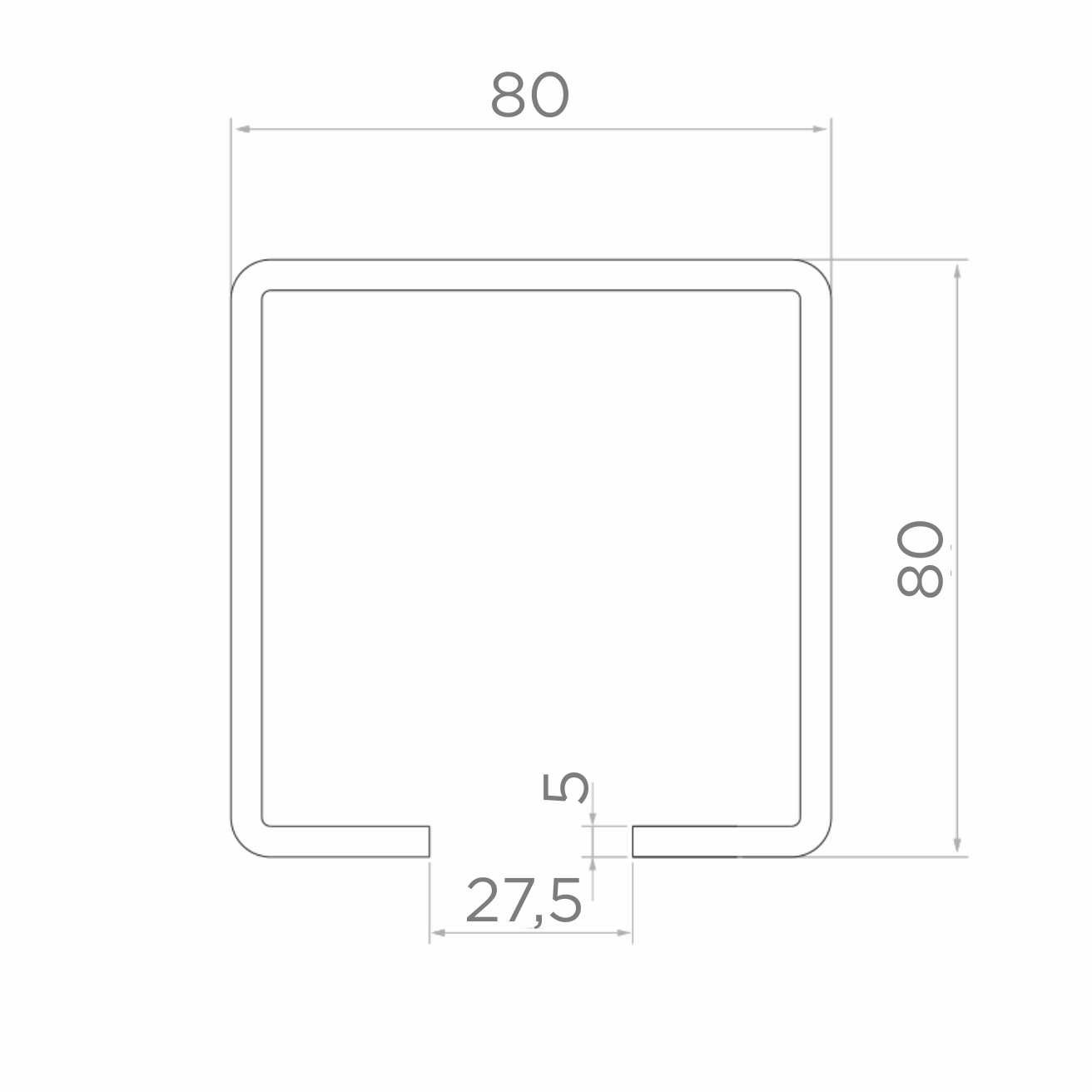

Rysunek wymiarowy szyny jezdnej: profil a × h = 80 × 80 mm, ścianka s = 5 mm, szczelina 27,5 mm, długość L = 7000 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój profilu i widok z boku (przerwany). Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieProfil nośny skrzydła bramy przesuwnej samonośnej – w profilu pracują wózki jezdne
DobórWózki, zakończenie profilu i rolkę najazdową dobierz do profilu 80 × 80 mm
WarunkiProfil bez powłoki antykorozyjnej – po docięciu i zespawaniu bramy zabezpiecz go (cynkowanie lub malowanie)

O produkcie

Szyna jezdna jest profilem nośnym skrzydła bramy przesuwnej samonośnej. Spawa się ją z konstrukcją skrzydła, a w jej wnętrzu pracują wózki jezdne zamocowane na fundamencie.

Przekrój ma zewnętrzne wymiary a × h równe 80 × 80 mm i ściankę s 5 mm. W dolnej ścianie jest szczelina 27,5 mm, przez którą przechodzą wsporniki wózków. Długość profilu L wynosi 7000 mm; wymiary pochodzą z rysunku producenta.

Profil jest ze stali bez powłoki, dlatego po wykonaniu skrzydła trzeba go zabezpieczyć przed korozją. Masa sztuki wynosi 67,42 kg.

Wymiary

Przekrój zewnętrzny a × h80 × 80 mm
Grubość ścianki s5 mm
Szerokość szczeliny27,5 mm
Długość L7000 mm
Wymiary wg rysunku producenta.

Materiał i powłoka

Materiałstal
Powłokabez powłoki

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki67,42 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Dobierz wózki jezdne do profilu 80 × 80 mm – profil i wózki muszą być z tego samego rozmiaru systemu.
  • ✓Profil dotnij i zespawaj z konstrukcją skrzydła szczeliną w dół; szczelina 27,5 mm prowadzi wózki.
  • ✓Po zespawaniu zabezpiecz stal przed korozją i zamknij końce profilu zakończeniem z rolką.

Ważne

Dopuszczalną masę i długość skrzydła określa zestaw wózków, nie sam profil. Sprawdź parametry wózków przed doborem profilu.
