PSG szyna jezdna do bram przesuwnych – ceownik stalowy 70×70 mm, L=6000 mm

Przejdź do sekcji Opinie

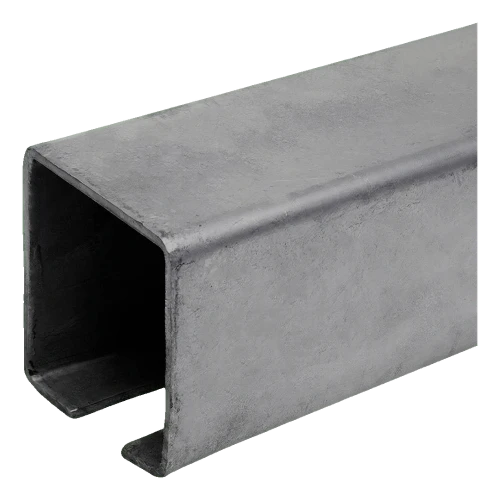

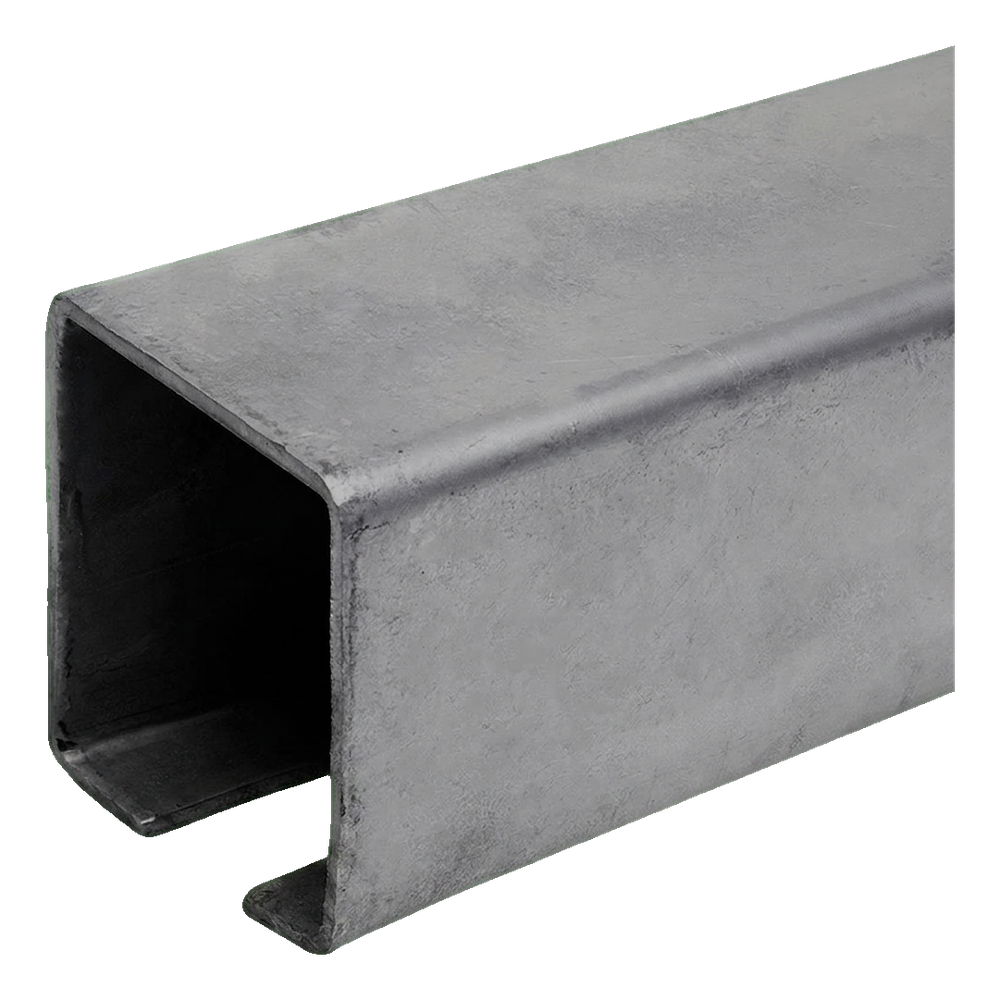

Szyna jezdna PSG ceownik stalowy 70×70 mm, długość 6000 mm. Grubość ścianki 4 mm, szczelina jezdna 22,5 mm. Stal nieocynkowana, waga 40,2 kg. Do bram przesuwnych samonośnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 343,10 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Szyna jezdna do bramy przesuwnej · profil C 70 × 70 mm · 6 m

Profil C 70 × 70 mm ze ścianką 4 mm i szczeliną 22,5 mm, długość 6000 mm – nośny element skrzydła bramy przesuwnej samonośnej

70 × 70 mmprzekrój
4 mmścianka
6 mdługość

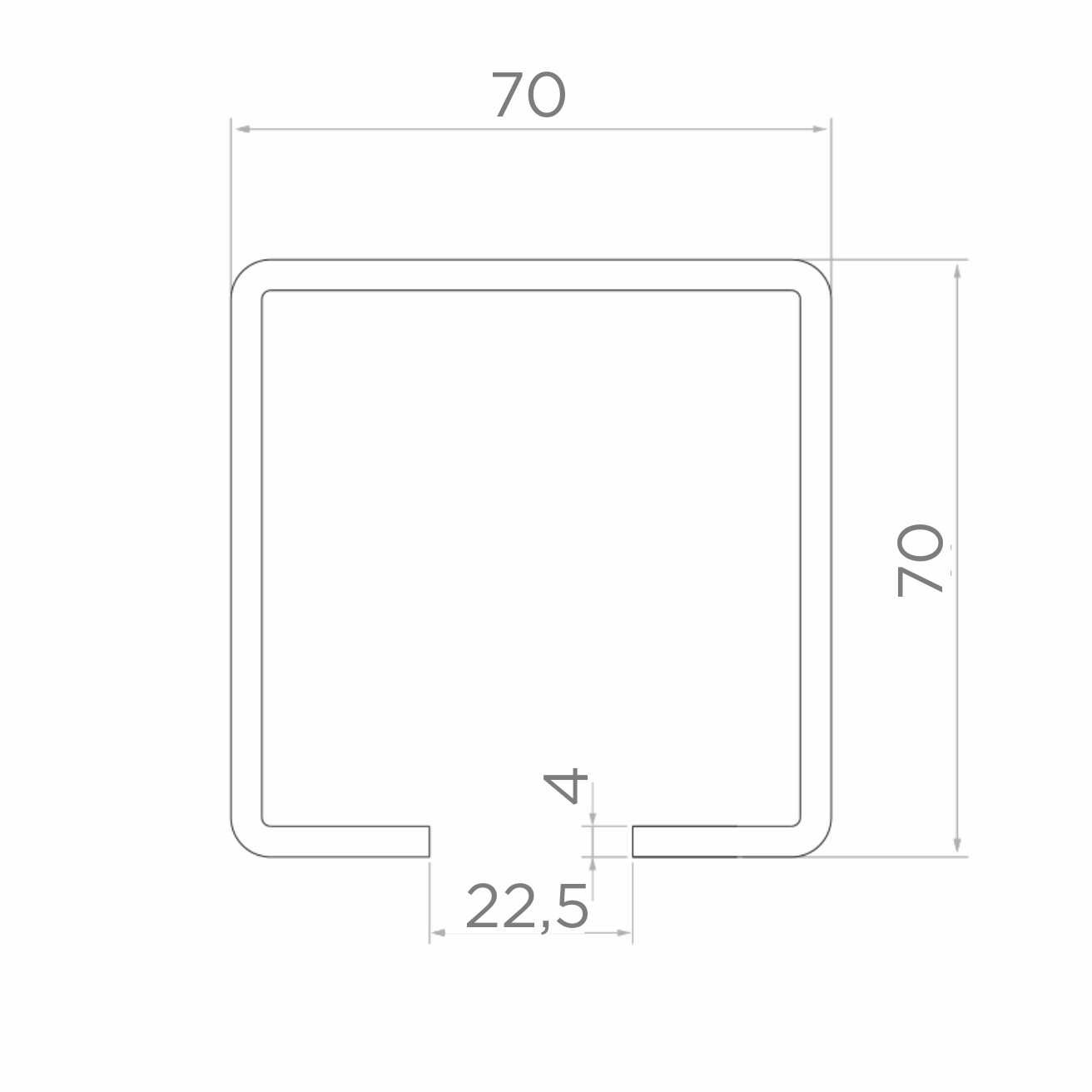

Rysunek wymiarowy szyny jezdnej: profil a × h = 70 × 70 mm, ścianka s = 4 mm, szczelina 22,5 mm, długość L = 6000 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój profilu i widok z boku (przerwany). Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieProfil nośny skrzydła bramy przesuwnej samonośnej – w profilu pracują wózki jezdne
DobórWózki, zakończenie profilu i rolkę najazdową dobierz do profilu 70 × 70 mm
WarunkiProfil bez powłoki antykorozyjnej – po docięciu i zespawaniu bramy zabezpiecz go (cynkowanie lub malowanie)

O produkcie

Szyna jezdna jest profilem nośnym skrzydła bramy przesuwnej samonośnej. Spawa się ją z konstrukcją skrzydła, a w jej wnętrzu pracują wózki jezdne zamocowane na fundamencie.

Przekrój ma zewnętrzne wymiary a × h równe 70 × 70 mm i ściankę s 4 mm. W dolnej ścianie jest szczelina 22,5 mm, przez którą przechodzą wsporniki wózków. Długość profilu L wynosi 6000 mm; wymiary pochodzą z rysunku producenta.

Profil jest ze stali bez powłoki, dlatego po wykonaniu skrzydła trzeba go zabezpieczyć przed korozją. Masa sztuki wynosi 40,2 kg.

Wymiary

Przekrój zewnętrzny a × h70 × 70 mm
Grubość ścianki s4 mm
Szerokość szczeliny22,5 mm
Długość L6000 mm
Wymiary wg rysunku producenta.

Materiał i powłoka

Materiałstal
Powłokabez powłoki

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki40,2 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Dobierz wózki jezdne do profilu 70 × 70 mm – profil i wózki muszą być z tego samego rozmiaru systemu.
  • ✓Profil dotnij i zespawaj z konstrukcją skrzydła szczeliną w dół; szczelina 22,5 mm prowadzi wózki.
  • ✓Po zespawaniu zabezpiecz stal przed korozją i zamknij końce profilu zakończeniem z rolką.

Ważne

Dopuszczalną masę i długość skrzydła określa zestaw wózków, nie sam profil. Sprawdź parametry wózków przed doborem profilu.
