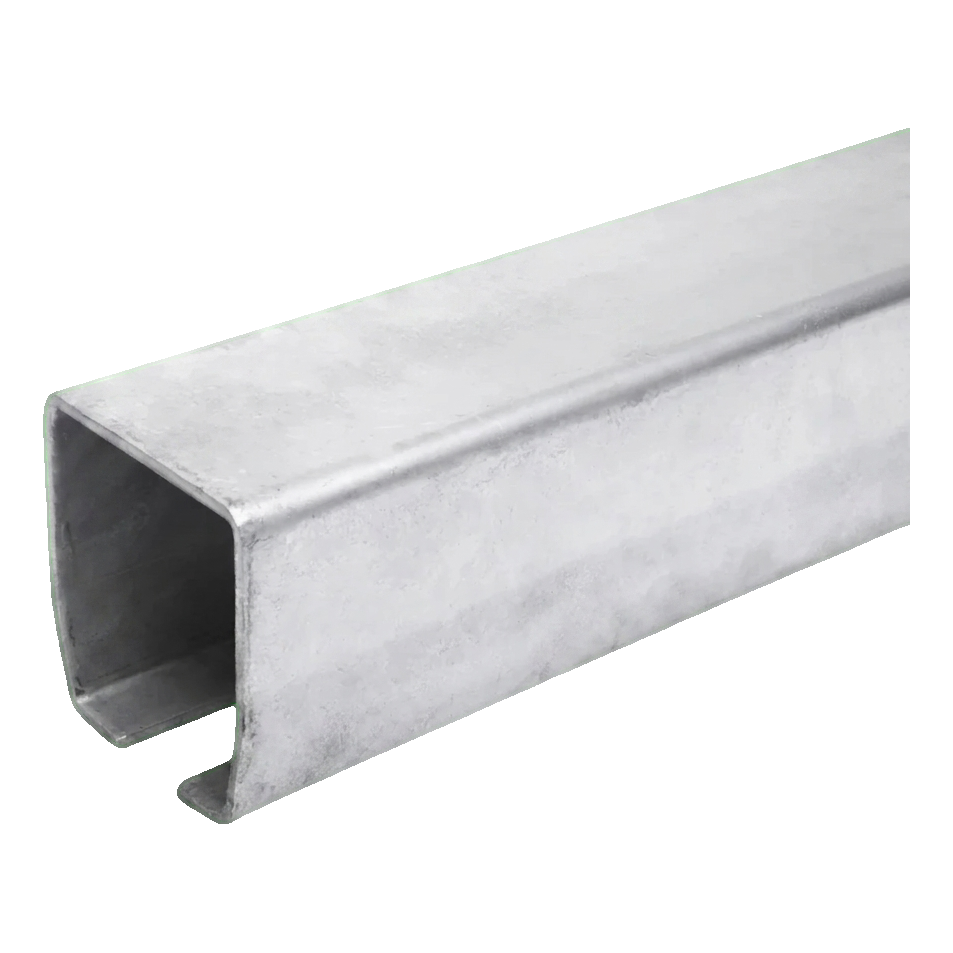

PSG szyna jezdna do bramy przesuwnej – ceownik 140×140×6 mm, długość 6 m, ocynk ogniowy

Przejdź do sekcji Opinie

Szyna jezdna PSG do bramy przesuwnej, ceownik 140×140×6 mm, długość 6000 mm. Stal konstrukcyjna z ocynkiem ogniowym, waga 130,56 kg. Grubość ścianki 6 mm, szczelina dolna 38 mm, kąt pochylenia 17°.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 053,53 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
brak towaru
Niedostępny

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Szyna jezdna do bramy przesuwnej · profil C 140 × 140 mm · 6 m

Profil C 140 × 140 mm ze ścianką 6 mm i szczeliną 38 mm, długość 6000 mm, ocynk ogniowy – nośny element skrzydła bramy przesuwnej samonośnej

140 × 140 mmprzekrój
6 mmścianka
6 mdługość

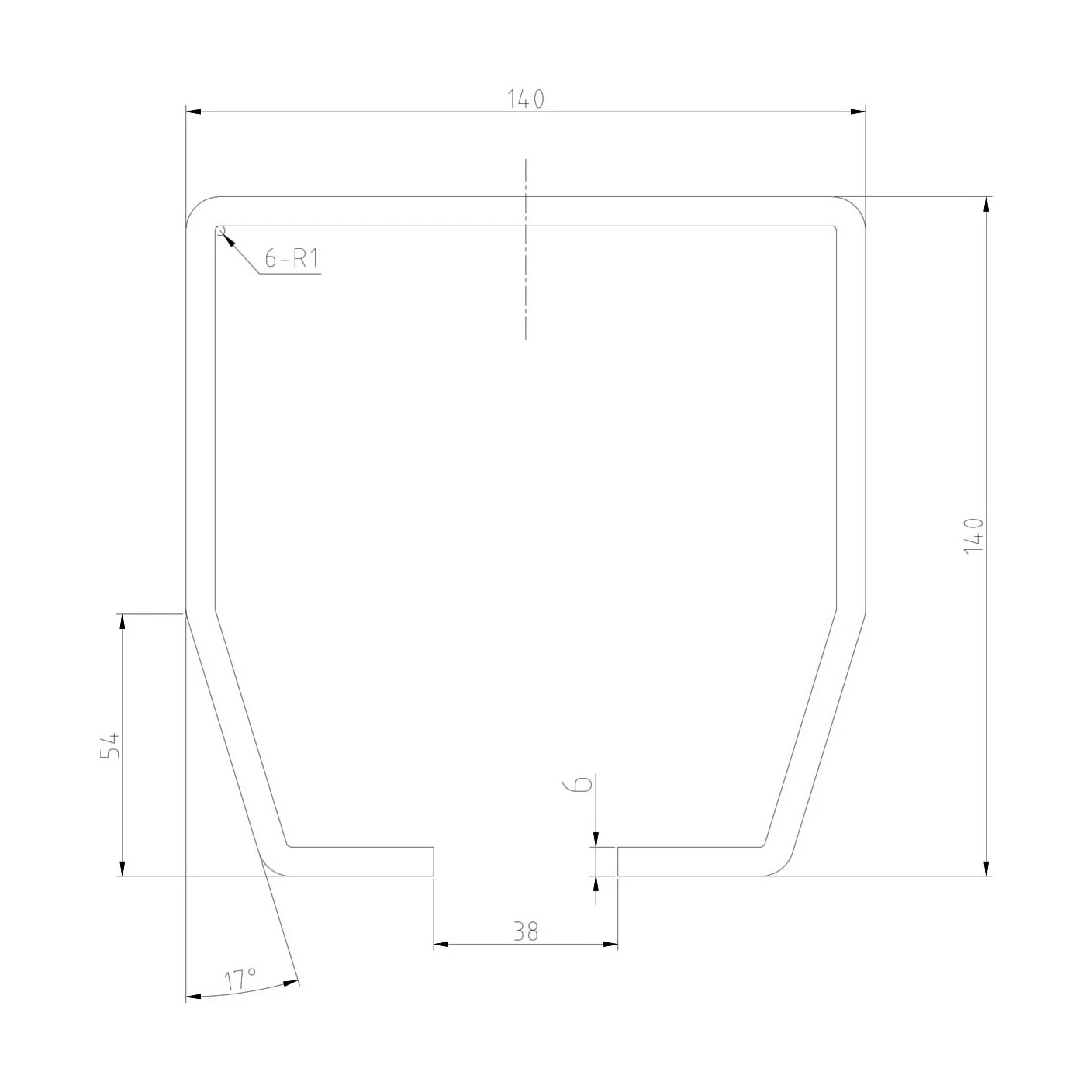

Rysunek wymiarowy szyny jezdnej: profil a × h = 140 × 140 mm, ścianka s = 6 mm, szczelina 38 mm, długość L = 6000 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój profilu i widok z boku (przerwany). Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieProfil nośny skrzydła bramy przesuwnej samonośnej – w profilu pracują wózki jezdne
DobórWózki, zakończenie profilu i rolkę najazdową dobierz do profilu 140 × 140 mm
WarunkiOcynk ogniowy chroni stal przed korozją; miejsca cięcia i spawania zabezpiecz farbą cynkową

O produkcie

Szyna jezdna jest profilem nośnym skrzydła bramy przesuwnej samonośnej. Mocuje się ją do dolnej krawędzi skrzydła, a w jej wnętrzu pracują wózki jezdne zamocowane na fundamencie.

Przekrój ma zewnętrzne wymiary a × h równe 140 × 140 mm i ściankę s 6 mm. W dolnej ścianie jest szczelina 38 mm, przez którą przechodzą wsporniki wózków. Długość profilu L wynosi 6000 mm; wymiary pochodzą z rysunku producenta.

Profil jest ocynkowany ogniowo (ocynk ogniowy), co chroni go przed korozją w typowych warunkach. Masa sztuki wynosi 130,56 kg.

Wymiary

Przekrój zewnętrzny a × h140 × 140 mm
Grubość ścianki s6 mm
Szerokość szczeliny38 mm
Długość L6000 mm
Wymiary wg rysunku producenta.

Materiał i powłoka

Materiałstal
Powłokaocynk ogniowy

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki130,56 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Dobierz wózki jezdne do profilu 140 × 140 mm – profil i wózki muszą być z tego samego rozmiaru systemu.
  • ✓Zamocuj profil do dolnej krawędzi skrzydła szczeliną w dół; szczelina 38 mm prowadzi wózki.
  • ✓Miejsca cięcia i spawania zabezpiecz farbą cynkową, a końce profilu zamknij zakończeniem z rolką.

Ważne

Dopuszczalną masę i długość skrzydła określa zestaw wózków, nie sam profil. Sprawdź parametry wózków przed doborem profilu.
